Крышка двигателя — HITACHI ZX500LC

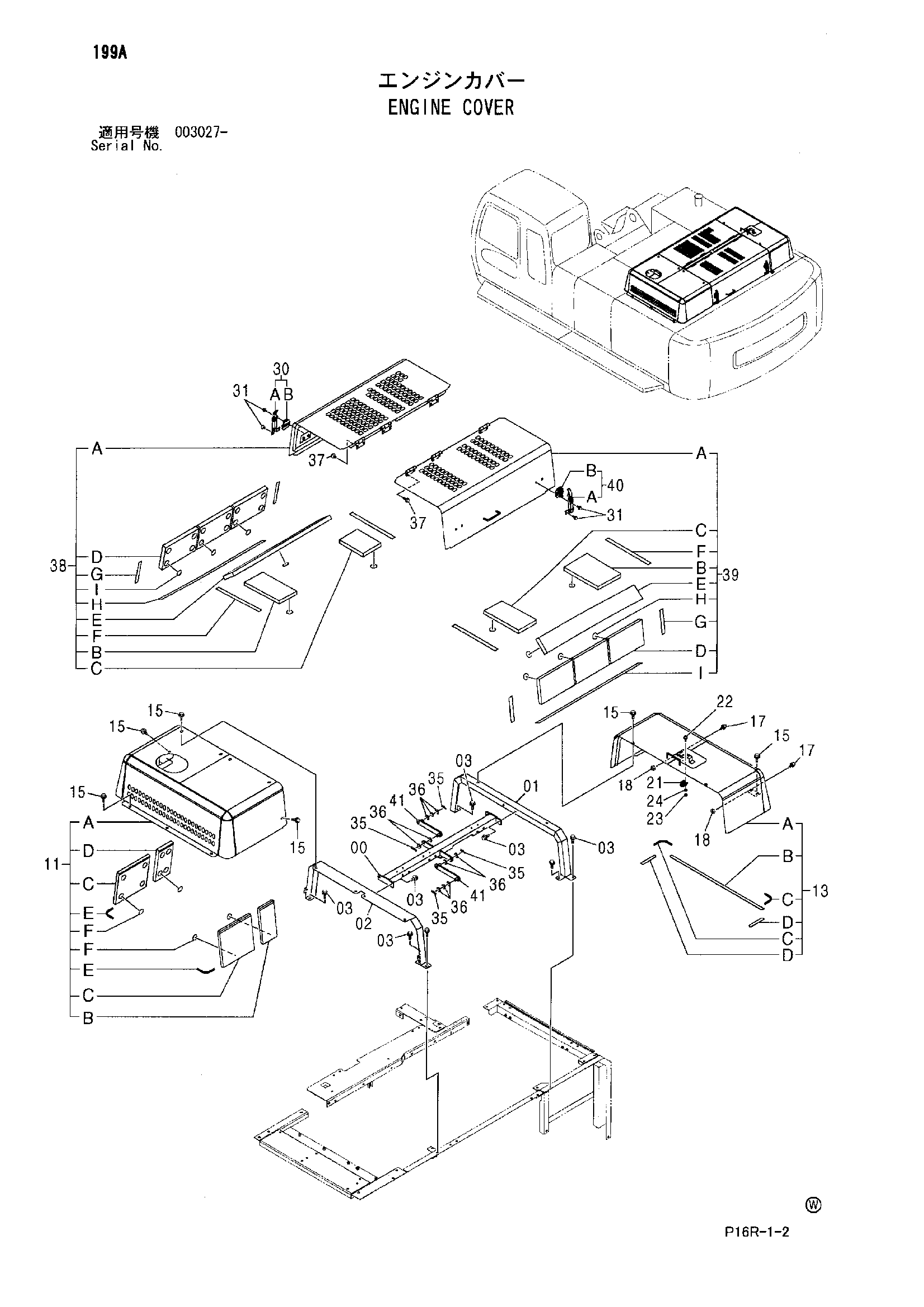

Заводская схема «Крышка двигателя» для HITACHI ZX500LC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7044339 | Опора | 1 |
| 01 | 7042883 | Опора | 1 |
| 02 | 7042884 | Опора | 1 |
| 03 | J021235 | Болт с шайбой | 10 |
| 03 | J271235 замена: J901235 | Болт с шайбой | 10 |
| 03 | J271235 замена: J222012 | Болт с шайбой | 10 |
| 11 | 7044338 | Крышка двигатель в сборе | 1 |
| 11A | 5008900 | Крышка двигатель | 1 |
| 11B | 4603132 | Стекловата | 1 |
| 11C | 4603133 | Стекловата | 2 |
| 11D | 4603134 | Резиновая прокладка | 1 |
| 11E | 4447703 | Резиновая прокладка | 2 |
| 11F | 4287137 | Шайба | 16 |
| 13 | 8082490 | Крышка двигатель в сборе | 1 |
| 13A | 5007444 | Крышка двигатель | 1 |
| 13B | 4447117 | Резиновая прокладка | 1 |
| 13C | 4447703 | Резиновая прокладка | 2 |
| 13D | 4600569 | Резиновая прокладка | 2 |
| 15 | J031235 | Болт с шайбой | 15 |
| 15 | J281235 замена: J901235 | Болт с шайбой | 15 |
| 15 | J281235 замена: 4249324 | Болт с шайбой | 15 |
| 18 | J950010 | Гайка | 2 |
| 21 | 4372725 | Ограничитель | 1 |
| 22 | J460410 | Винт с шайбой | 2 |
| 23 | M500403 | Гайка | 2 |
| 24 | A590104 | Плоская шайба | 2 |
| 30 | 4377519 | Защёлка | 2 |
| 30A | 3077612 | Защёлка | 1 |
| 30B | 3077611 | Анкхор | 1 |
| 31 | J020820 | Болт с шайбой | 16 |
| 31 | J260820 замена: J900820 | Болт с шайбой | 16 |
| 31 | J260820 замена: A590108 | Болт с шайбой | 16 |
| 35 | 4022701 | Стопорный палец | 4 |
| 36 | J222016 | Шайба | 10 |
| 37 | J021035 | Болт с шайбой | 12 |
| 37 | J271035 замена: J901035 | Болт с шайбой | 12 |
| 37 | J271035 замена: J222010 | Болт с шайбой | 12 |
| 38 | 7044336 замена: 7046416 | Дверь в сборе | 1 |
| 38 | 7046416 | Дверь в сборе | 1 |
| 38A | 5008898 замена: 5009558 | Дверь | 1 |
| 38A | 5009558 | Дверь | 1 |
| 38B | 4477966 | Резиновая прокладка | 1 |
| 38C | 4477967 | Резиновая прокладка | 1 |
| 38D | 4477968 | Резиновая прокладка | 3 |
| 38D | 4621267 | Резиновая прокладка | 3 |
| 38E | 4602961 | Резиновая прокладка | 1 |
| 38F | 4461210 | Резиновая прокладка | 2 |
| 38G | 4461211 | Резиновая прокладка | 2 |
| 38H | 4602960 | Резиновая прокладка | 1 |
| 38H | 4477969 | Резиновая прокладка | 1 |
| 38I | 4156886 | Шайба | 23 |
| 39 | 7044337 замена: 7046417 | Дверь в сборе | 1 |
| 39 | 7046417 | Дверь в сборе | 1 |
| 39A | 5008899 замена: 5008899 | Дверь | 1 |
| 39A | 5009559 | Дверь | 1 |
| 39B | 4477970 | Стекловата | 1 |
| 39C | 4477971 | Стекловата | 1 |
| 39D | 4477972 | Стекловата | 3 |
| 39D | 4621306 | Стекловата | 3 |
| 39E | 4602962 | Стекловата | 1 |
| 39F | 4461210 | Резиновая прокладка | 2 |
| 39G | 4461211 | Резиновая прокладка | 2 |
| 39H | 4156886 | Шайба | 23 |
| 39I | 4606069 | Резиновая прокладка | 1 |
| 39I | 4621307 | Резиновая прокладка | 1 |
| 40 | 4377569 | Защёлка | 2 |
| 40A | 3077613 | Защёлка | 1 |
| 40B | 3077611 | Анкхор | 1 |
| 41 | 9759287 | Стойка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX500LC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
