Крышка (4-2) — HITACHI ZX500LC

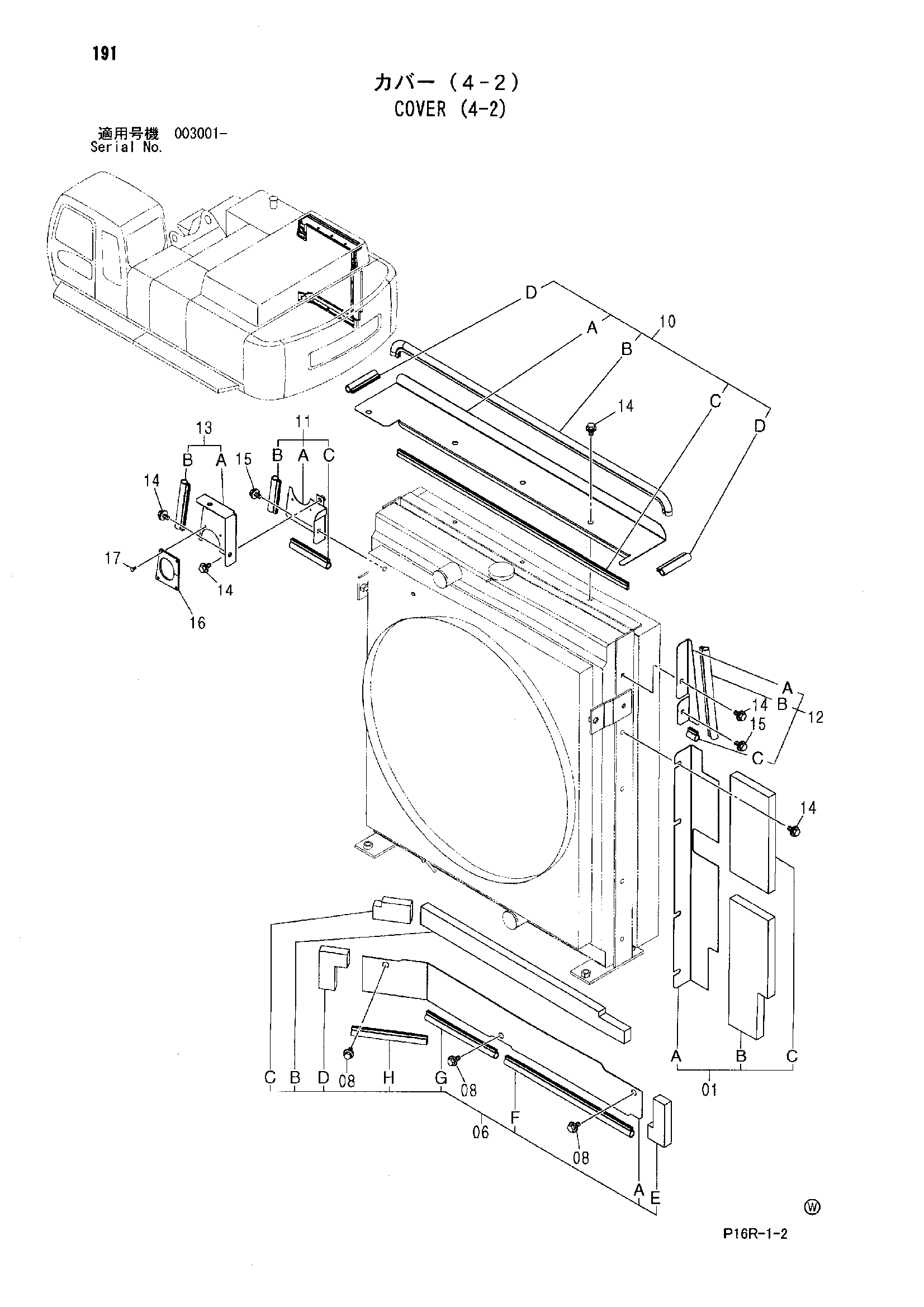

Заводская схема «Крышка (4-2)» для HITACHI ZX500LC. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	8086915	Крышка в сборе	1
01A	3094298	Крышка	1
01B	4467494	Резиновая прокладка	1
01C	4467495	Резиновая прокладка	1
06	7038381	Крышка в сборе	1
06A	2044676	Крышка	1
06B	4436776	Резиновая прокладка	1
06C	4436777	Резиновая прокладка	1
06D	4436778	Резиновая прокладка	1
06E	4436874	Резиновая прокладка	1
06F	4444936	Резиновая прокладка	1
06G	4448629	Резиновая прокладка	1
06H	4451192	Резиновая прокладка	1
08	J031230	Болт с шайбой	3
08	J281230 замена: J901230	Болт с шайбой	3
08	J281230 замена: 4249324	Болт с шайбой	3
10	7040291	Крышка в сборе	1
10A	2046552	Крышка	1
10B	4453441	Резиновая прокладка	1
10C	4453440	Уплотнительная окантовка	1
10D	4453611	Резиновая прокладка	2
11	9756537	Крышка в сборе	1
11A	8083932	Крышка	1
11B	4438659	Резиновая прокладка	1
11C	4453518	Резиновая прокладка	1
12	8083915	Крышка в сборе	1
12A	3092242	Крышка	1
12B	4453446	Резиновая прокладка	1
12C	4453447	Резиновая прокладка	1
13	9756532	Крышка в сборе	1
13A	8083989	Крышка	1
13B	4453516	Резиновая прокладка	1
14	J031025	Болт с шайбой	11
14	J281025 замена: J901025	Болт с шайбой	11
14	J281025 замена: 4486055	Болт с шайбой	11
15	J031030	Болт с шайбой	2
15	J281030 замена: J901030	Болт с шайбой	2
15	J281030 замена: 4486055	Болт с шайбой	2
16	4438217	Резиновая прокладка	1
17	4425573	Зажим	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX500LC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
