Основные гидролинии (гидромолот) — HITACHI ZX500LC

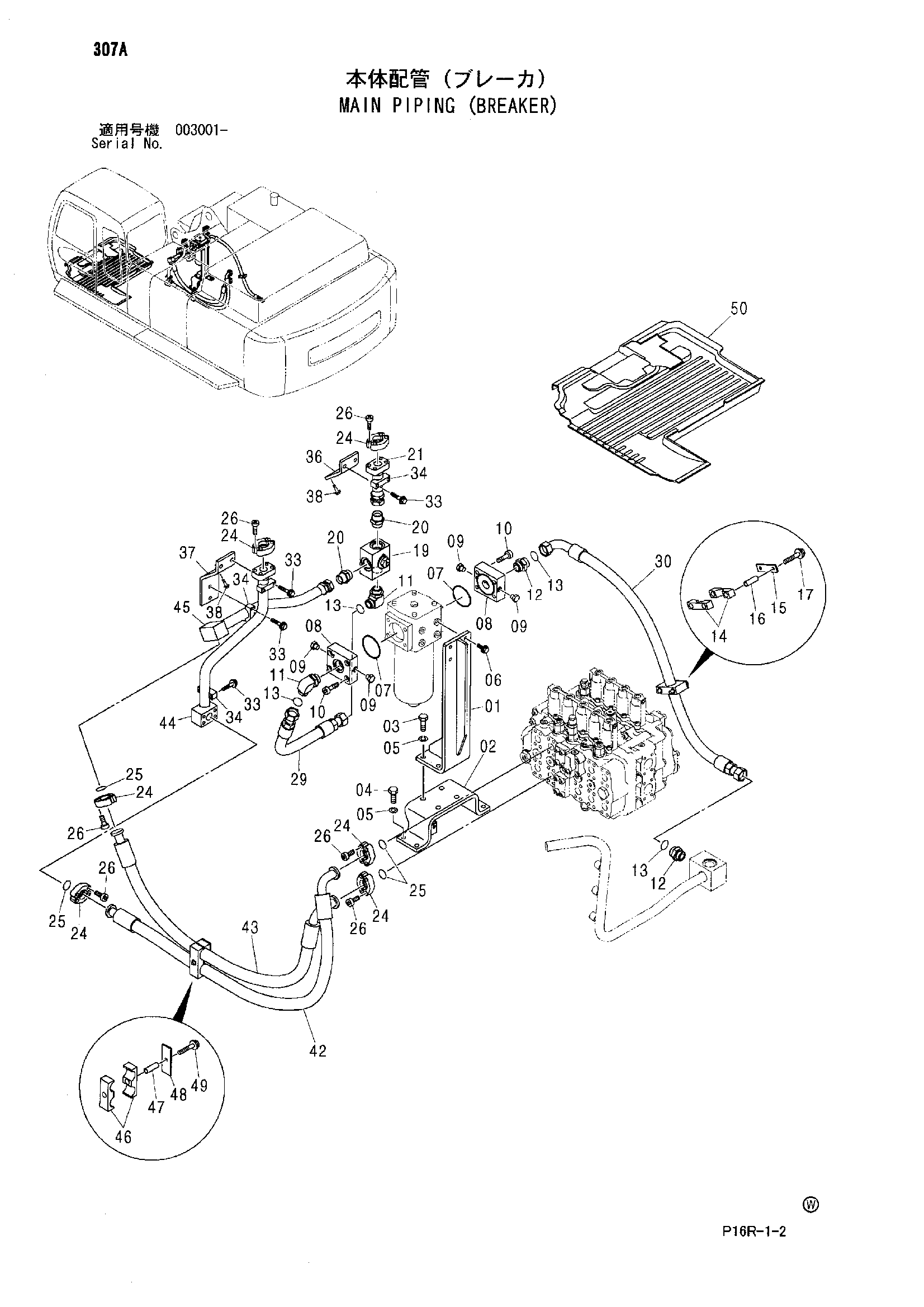

Заводская схема «Основные гидролинии (гидромолот)» для HITACHI ZX500LC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8061396 | Кронштейн | 1 |
| 02 | 8061393 | Кронштейн | 1 |
| 03 | J901665 | Болт | 4 |
| 04 | J901640 | Болт | 4 |
| 05 | A590916 | Пружинная шайба | 8 |
| 06 | J011235 | Болт с шайбой | 4 |
| 06 | J271235 замена: J901235 | Болт с шайбой | 4 |
| 06 | J271235 замена: J222012 | Болт с шайбой | 4 |
| 07 | A811100 | Уплотнительное кольцо | 2 |
| 08 | 3065589 | Фланец трубка | 2 |
| 09 | 4093624 | Пробка | 4 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | M341660 | Болт с внутренним шестигранником | 8 |
| 11 | A853300 | Угловой штуцер | 2 |
| 11A | 970860 | Уплотнительное кольцо | 1 |
| 12 | A853100 | Адаптер | 2 |
| 12A | 970860 | Уплотнительное кольцо | 1 |
| 13 | 4187329 | Уплотнительное кольцо | 4 |
| 14 | 4207036 | Хомут | 2 |
| 15 | 4207038 | Пластина | 1 |
| 16 | 4462632 | Проставка | 2 |
| 17 | J011290 | Болт с шайбой | 2 |
| 17 | J271290 замена: J901290 | Болт с шайбой | 2 |
| 17 | J271290 замена: J222012 | Болт с шайбой | 2 |
| 19 | 4409420 | Клапан селектор | 1 |
| 20 | 4042035 | Адаптер | 2 |
| 20A | 970860 | Уплотнительное кольцо | 1 |
| 21 | 9743785 | Трубка | 1 |
| 24 | 4089703 | Разъёмный фланец | 12 |
| 25 | 4508805 | Уплотнительное кольцо | 4 |
| 26 | M341445 | Болт с внутренним шестигранником | 24 |
| 29 | 4457580 | Шланг | 1 |
| 30 | 4462667 | Шланг | 1 |
| 33 | J011275 | Болт с шайбой | 8 |
| 33 | J271275 замена: J901275 | Болт с шайбой | 8 |
| 33 | J271275 замена: J222012 | Болт с шайбой | 8 |
| 34 | 4334364 | Хомут трубки | 4 |
| 36 | 8062190 | Кронштейн | 1 |
| 37 | 8062191 | Кронштейн | 1 |
| 38 | J011240 | Болт с шайбой | 4 |
| 38 | J271240 замена: J901240 | Болт с шайбой | 4 |
| 38 | J271240 замена: J222012 | Болт с шайбой | 4 |
| 42 | 4348070 | Шланг | 1 |
| 43 | 4354222 | Шланг | 1 |
| 44 | 8062188 | Трубка | 1 |
| 45 | 8062187 | Трубка | 1 |
| 46 | 4215878 | Хомут шланга | 2 |
| 47 | 4215879 | Проставка | 1 |
| 48 | 4215880 | Пластина | 1 |
| 49 | J011290 | Болт с шайбой | 1 |
| 49 | J271290 замена: J901290 | Болт с шайбой | 1 |
| 49 | J271290 замена: J222012 | Болт с шайбой | 1 |
| 50 | 3091215 | Коврик пола | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX500LC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
