Крышка (3-2) — HITACHI ZX500LC

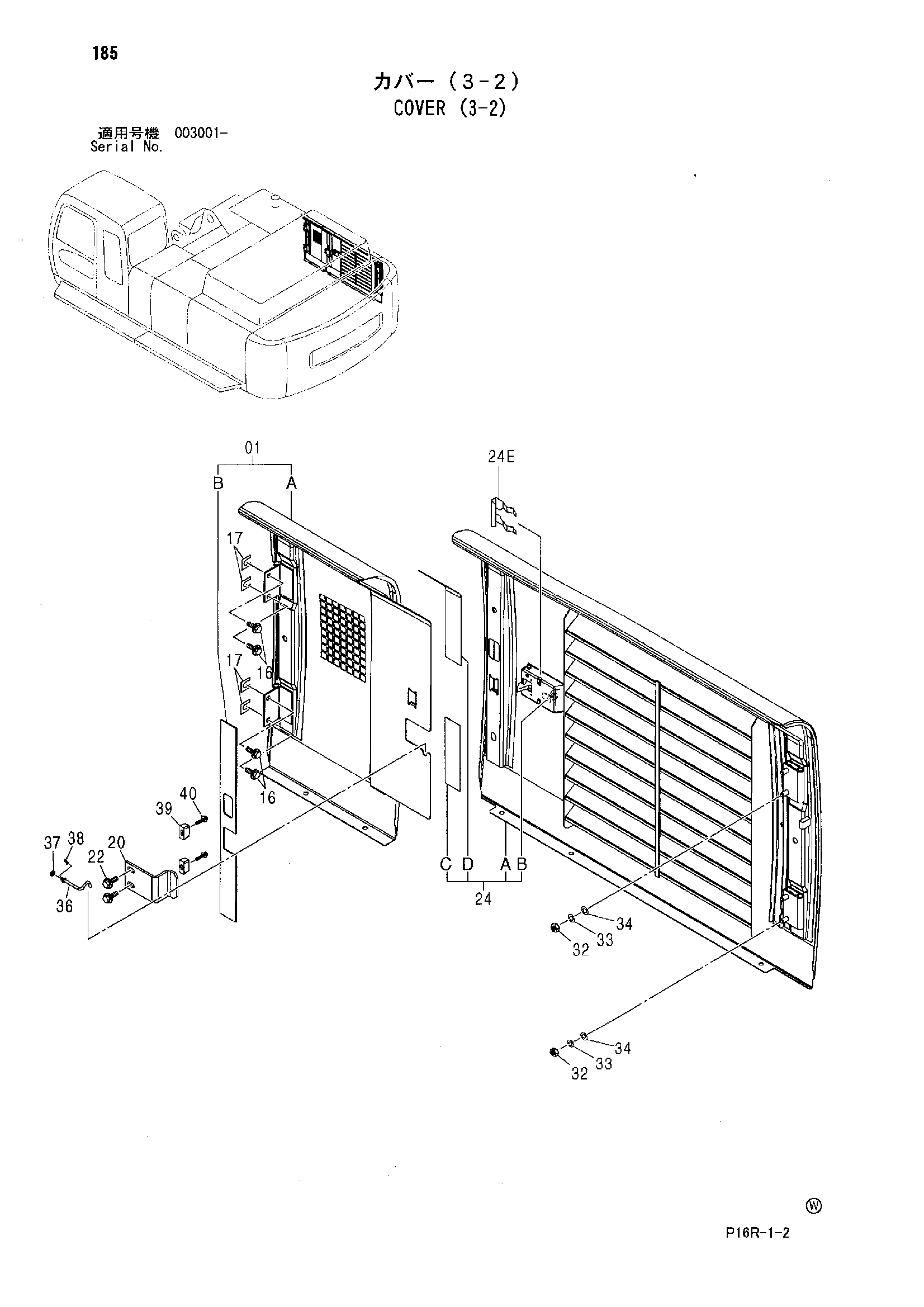

Заводская схема «Крышка (3-2)» для HITACHI ZX500LC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7043595 | Дверь в сборе | 1 |
| 01A | 6019713 | Дверь | 1 |
| 01B | 4425576 | Резиновая прокладка | 1 |
| 16 | J021230 | Болт с шайбой | 4 |
| 16 | J271230 замена: J901230 | Болт с шайбой | 4 |
| 16 | J271230 замена: J222012 | Болт с шайбой | 4 |
| 17 | 4345838 | Регулировочная шайба | 4 |
| 20 | 4445849 | Ограничитель | 1 |
| 22 | J031035 | Болт с шайбой | 2 |
| 22 | J281035 замена: J901035 | Болт с шайбой | 2 |
| 22 | J281035 замена: 4486055 | Болт с шайбой | 2 |
| 24 | 6019689 | Дверь в сборе | 1 |
| 24A | 5007428 | Дверь | 1 |
| 24B | 4409396 | Гидроцилиндр. блокировка | 1 |
| 24C | 4453765 | Резиновая прокладка | 1 |
| 24D | 4453760 | Резиновая прокладка | 1 |
| 24E | 4461342 | Зажим | 1 |
| 32 | J950012 | Гайка | 4 |
| 33 | A590912 | Пружинная шайба | 4 |
| 34 | A590112 | Плоская шайба | 4 |
| 36 | 9751797 | Стойка | 1 |
| 37 | A590106 | Плоская шайба | 1 |
| 38 | 4022696 | Стопорный палец | 1 |
| 39 | 4424157 | Ограничитель | 2 |
| 40 | J020640 | Болт с шайбой | 2 |
| 40 | J260640 замена: J900640 | Болт с шайбой | 2 |
| 40 | J260640 замена: A590106 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX500LC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
