Автоматическая смазка трубопроводы (STD рукоять, HD рукоять)<600> — HITACHI ZX500LC

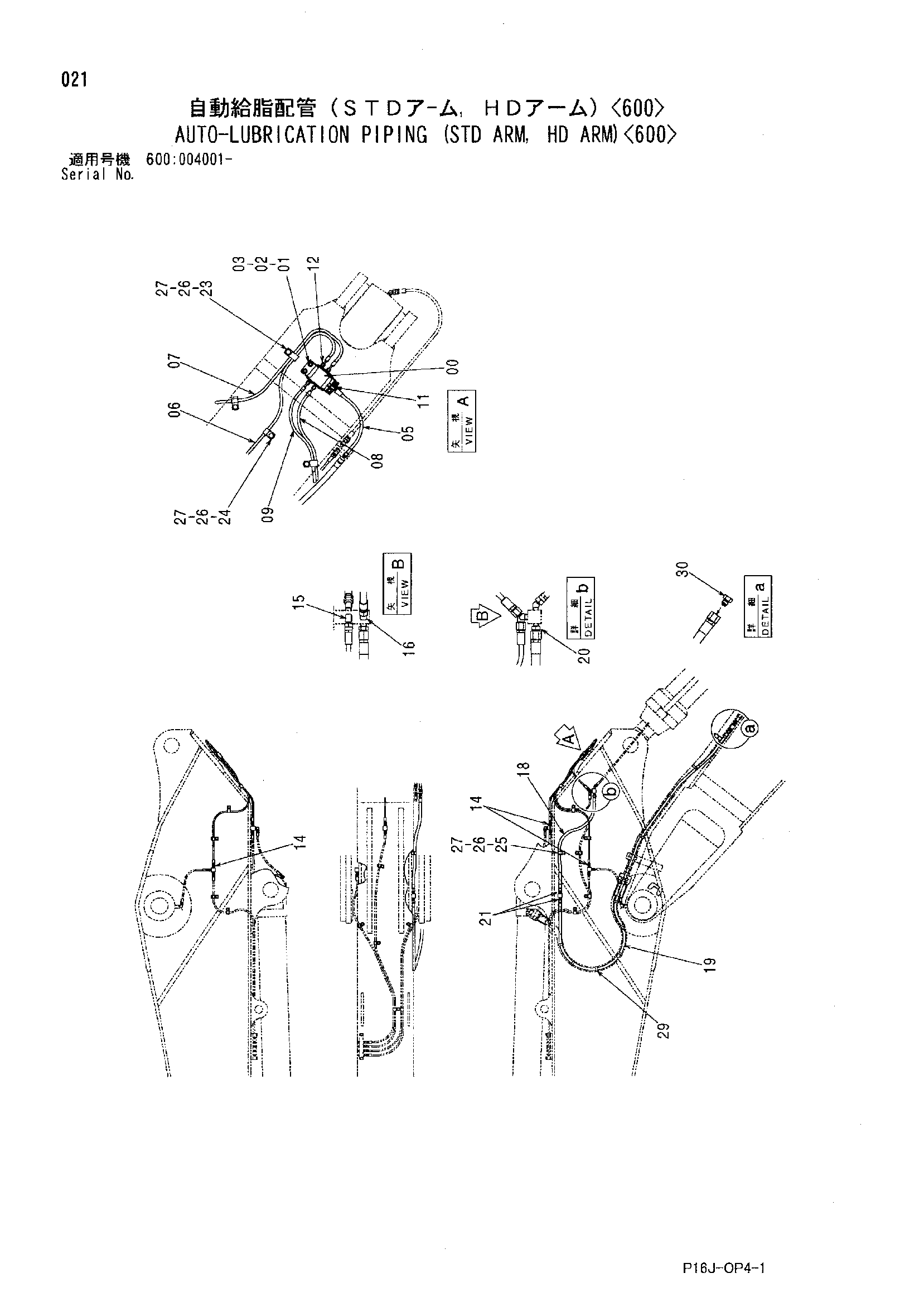

Заводская схема «Автоматическая смазка трубопроводы (STD рукоять, HD рукоять)<600>» для HITACHI ZX500LC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4399997 | Клапан | 1 |
| 01 | M341020 | Болт с внутренним шестигранником | 4 |
| 02 | A590910 | Пружинная шайба | 4 |
| 03 | 4361320 | Хомут | 2 |
| 05 | 4627993 | Пластиковый шланг | 1 |
| 06 | 4629179 | Пластиковый шланг | 1 |
| 07 | 4630417 | Пластиковый шланг | 1 |
| 08 | 4628478 | Пластиковый шланг | 1 |
| 09 | 4630117 | Пластиковый шланг | 1 |
| 11 | 4404159 | Штуцер трубки | 1 |
| 12 | 4364387 | Штуцер трубки | 4 |
| 14 | 4298744 | Адаптер | 3 |
| 15 | 4298746 | Угловой штуцер | 1 |
| 16 | 4298745 | Угловой штуцер | 1 |
| 18 | 4306073 | Шланг | 1 |
| 19 | 4478134 | Шланг | 1 |
| 20 | 4215648 | Адаптер | 1 |
| 21 | 4215650 | Адаптер | 2 |
| 23 | 4192018 | Зажим | 3 |
| 24 | 4190261 | Зажим | 5 |
| 25 | 4190274 | Зажим | 1 |
| 26 | J901016 | Болт | 9 |
| 27 | A590910 | Пружинная шайба | 9 |
| 29 | 4507512 | Хомут шланга | 10 |
| 30 | 4222076 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX500LC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
