Опора механизма поворота — HITACHI ZX500LC

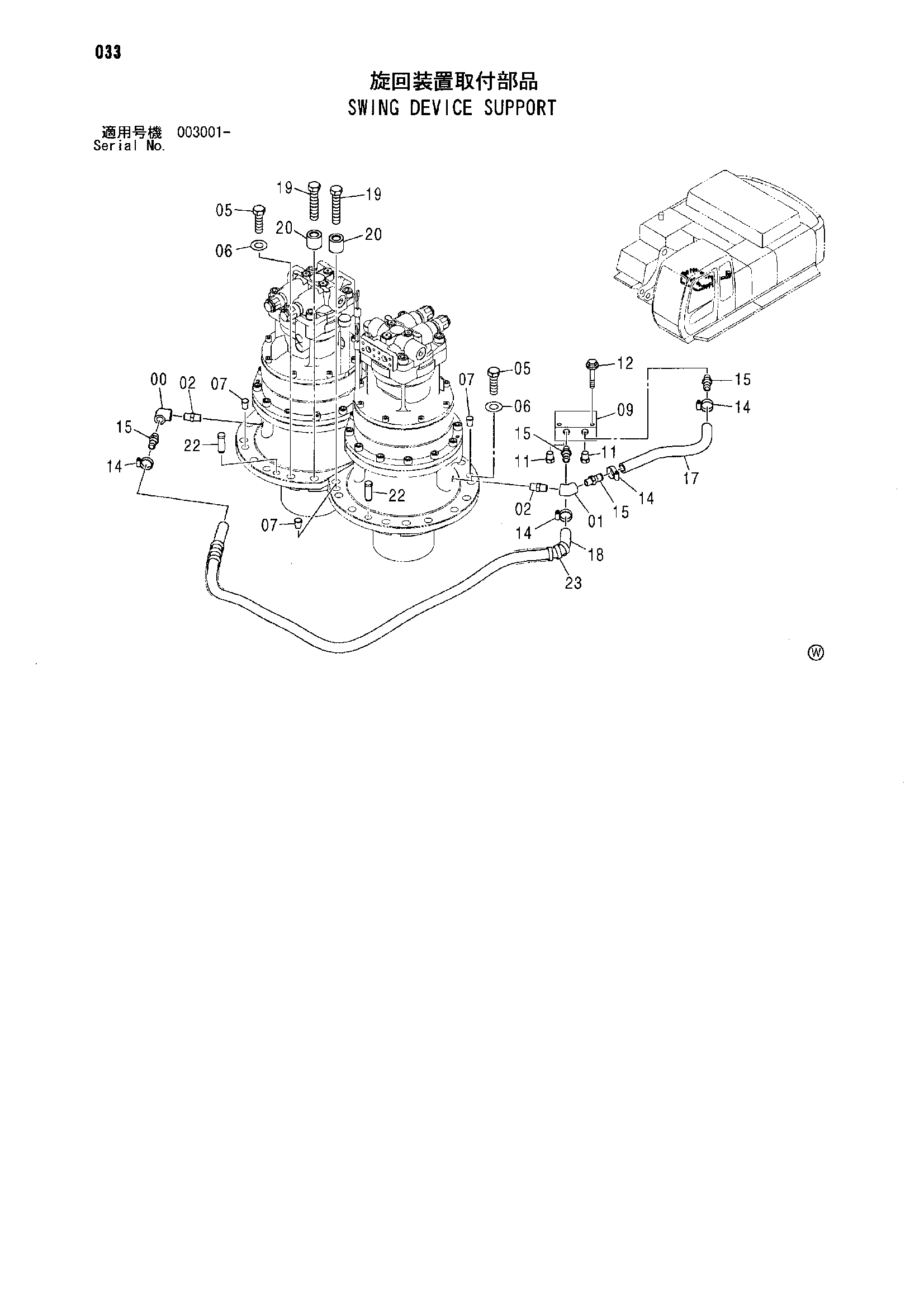

Заводская схема «Опора механизма поворота» для HITACHI ZX500LC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 94-0617 | Угловой штуцер | 1 |
| 01 | 94-0602 | Угловой штуцер | 1 |
| 02 | 94-1703 | Адаптер | 2 |
| 05 | J932270 | Болт | 22 |
| 06 | 4089822 | Шайба | 22 |
| 07 | 425176 | Пробка | 4 |
| 09 | 4451677 | Блок | 1 |
| 11 | 4509122 | Пробка | 2 |
| 12 | J011065 | Болт с шайбой | 2 |
| 12 | J271065 замена: J901065 | Болт с шайбой | 2 |
| 12 | J271065 замена: J222010 | Болт с шайбой | 2 |
| 14 | 4504367 | Хомут шланга | 4 |
| 15 | 4004589 | Соединение | 4 |
| 17 | 4435324 | Шланг | 1 |
| 18 | 4435325 | Шланг | 1 |
| 19 | J932202 | Болт | 4 |
| 20 | 4334138 | Проставка | 4 |
| 22 | 4343336 | Установочный штифт | 4 |
| 23 | 4044420 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX500LC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
