Автоматическая смазка трубопроводы (STD рукоять, HD рукоять)<450, 500> — HITACHI ZX500LC

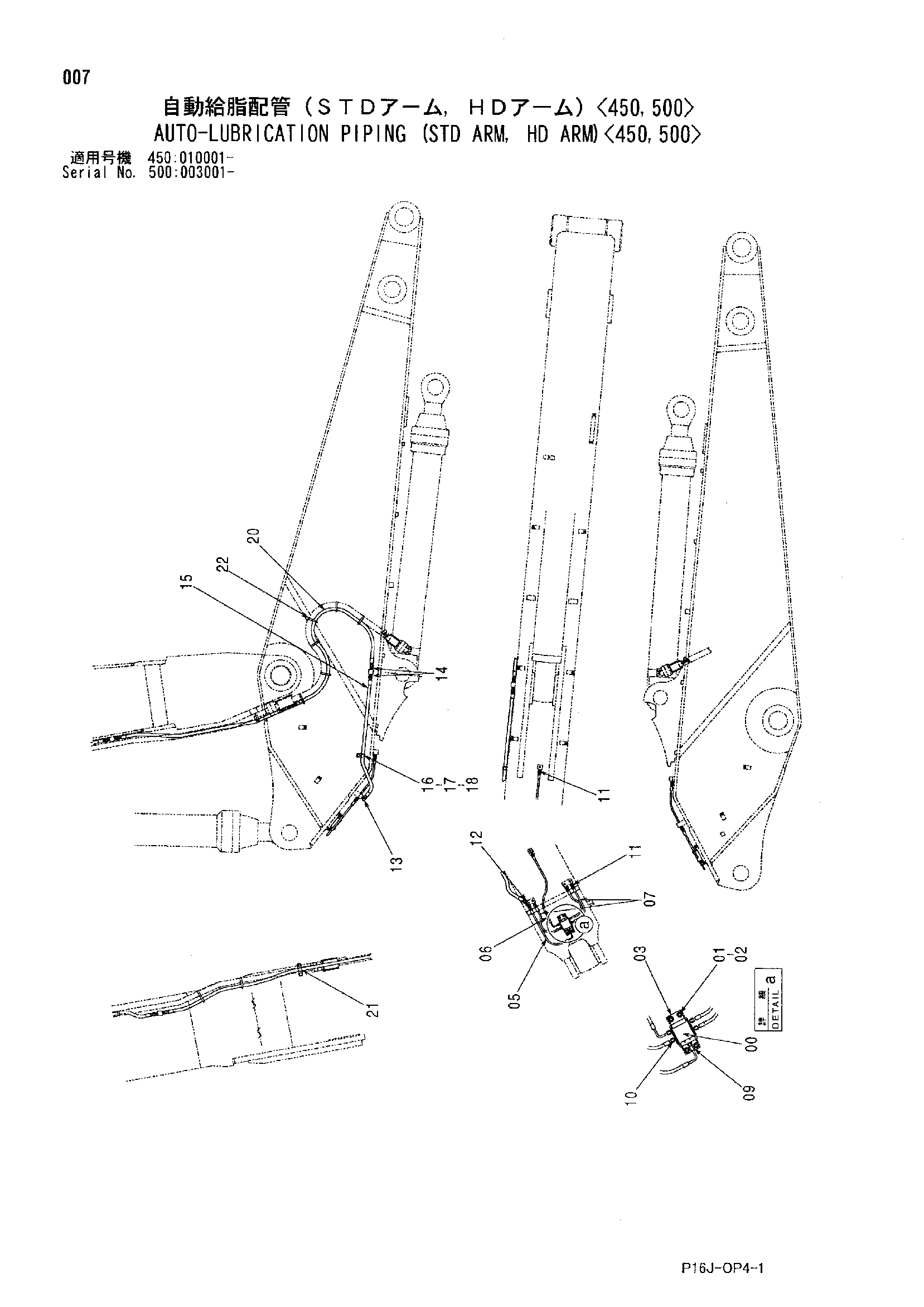

Заводская схема «Автоматическая смазка трубопроводы (STD рукоять, HD рукоять)<450, 500>» для HITACHI ZX500LC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4399997 | Клапан | 1 |
| 01 | M341020 | Болт с внутренним шестигранником | 4 |
| 02 | A590910 | Пружинная шайба | 4 |
| 03 | 4361320 | Хомут | 2 |
| 05 | 4610785 | Пластиковый шланг | 1 |
| 06 | 4610786 | Пластиковый шланг | 1 |
| 07 | 4610787 | Пластиковый шланг | 3 |
| 09 | 4404159 | Штуцер трубки | 1 |
| 10 | 4364387 | Штуцер трубки | 4 |
| 11 | 4154651 | Адаптер | 5 |
| 12 | 94-2022 | Пробка | 1 |
| 13 | 4215652 | Угловой штуцер | 1 |
| 14 | 4215650 | Адаптер | 2 |
| 15 | 4306075 | Шланг | 1 |
| 16 | 4190274 | Зажим | 1 |
| 17 | J901016 | Болт | 1 |
| 18 | A590910 | Пружинная шайба | 1 |
| 20 | 4463031 | Шланг | 1 |
| 21 | 4190263 | Зажим | 1 |
| 22 | 4480736 | Хомут шланга | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX500LC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
