Крышка (3-1) — HITACHI ZX500LC

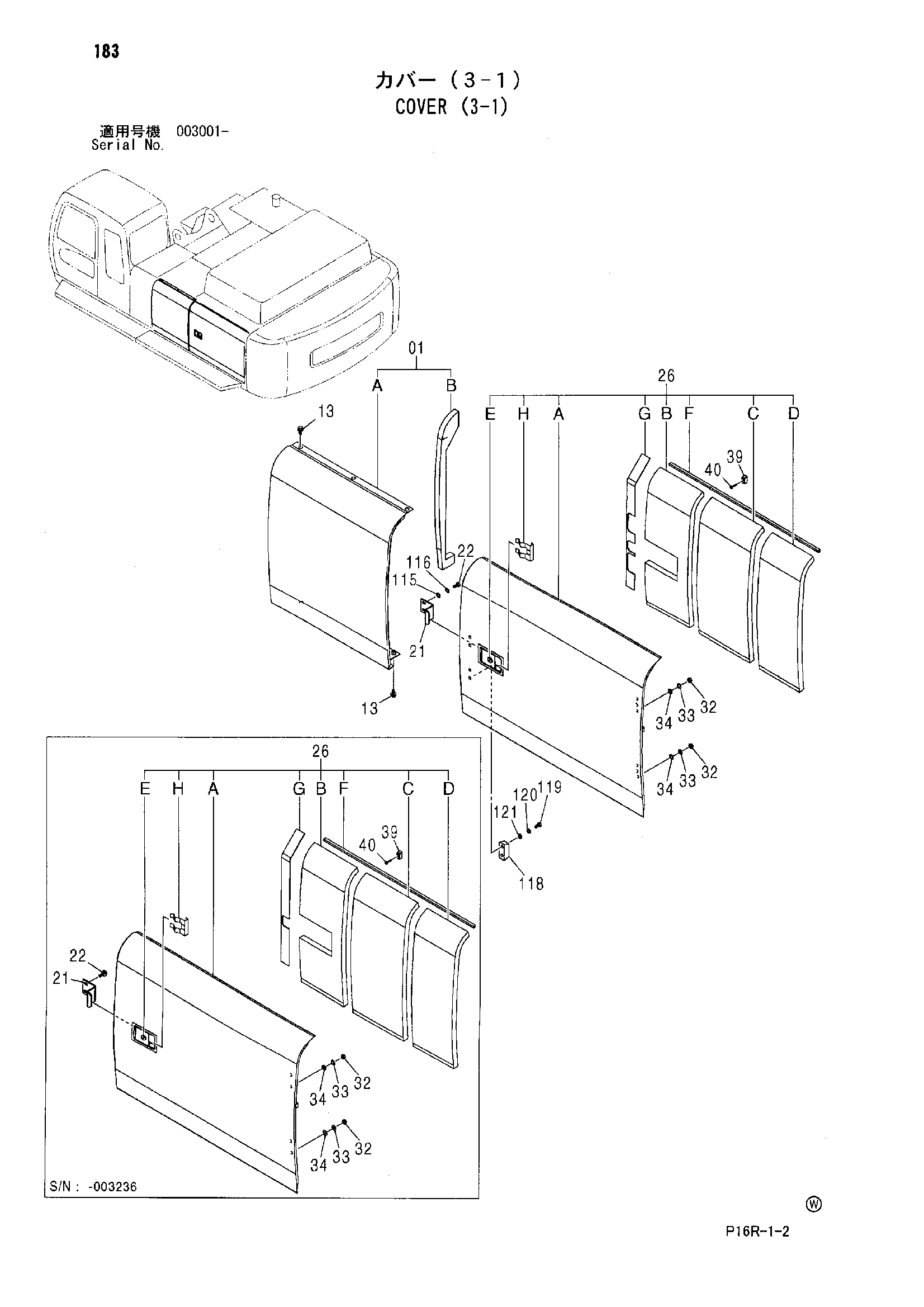

Заводская схема «Крышка (3-1)» для HITACHI ZX500LC. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7039530 | Крышка в сборе | 1 |
| 01A | 6019707 | Крышка | 1 |
| 01B | 4437043 | Резиновая прокладка | 1 |
| 13 | J031230 | Болт с шайбой | 5 |
| 13 | J281230 замена: J901230 | Болт с шайбой | 5 |
| 13 | J281230 замена: 4249324 | Болт с шайбой | 5 |
| 21 | 4446694 | Ограничитель | 1 |
| 22 | J031035 | Болт с шайбой | 2 |
| 22 | J281035 замена: J901035 | Болт с шайбой | 2 |
| 22 | J281035 замена: 4486055 | Болт с шайбой | 2 |
| 22 | J901235 | Болт | 2 |
| 26 | 6019690 | Дверь в сборе | 1 |
| 26 | 6023340 | Дверь в сборе | 1 |
| 26A | 5007429 | Дверь | 1 |
| 26B | 4446551 | Резиновая прокладка | 1 |
| 26C | 4446552 | Резиновая прокладка | 1 |
| 26D | 4446553 | Резиновая прокладка | 1 |
| 26E | 4409396 | Гидроцилиндр. блокировка | 1 |
| 26F | 4446554 | Резиновая прокладка | 1 |
| 26G | 4460907 | Резиновая прокладка | 1 |
| 26G | 4626262 | Резиновая прокладка | 1 |
| 26H | 4461342 | Зажим | 1 |
| 32 | J950012 | Гайка | 4 |
| 32 | J950012 | Гайка | 6 |
| 33 | A590912 | Пружинная шайба | 4 |
| 33 | A590912 | Пружинная шайба | 6 |
| 34 | A590112 | Плоская шайба | 4 |
| 34 | J222012 | Шайба | 6 |
| 39 | 4424157 | Ограничитель | 1 |
| 40 | J020640 | Болт с шайбой | 1 |
| 40 | J260640 замена: J900640 | Болт с шайбой | 1 |
| 40 | J260640 замена: A590106 | Болт с шайбой | 1 |
| 115 | 4249324 | Шайба | 2 |
| 116 | A590912 | Пружинная шайба | 2 |
| 118 | 4626289 | Ограничитель | 2 |
| 119 | J900840 | Болт | 4 |
| 120 | A590908 | Пружинная шайба | 4 |
| 121 | J222008 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX500LC и серийный номер машины. Это снижает риск заказа детали другого исполнения.
