Рама — HITACHI ZX50

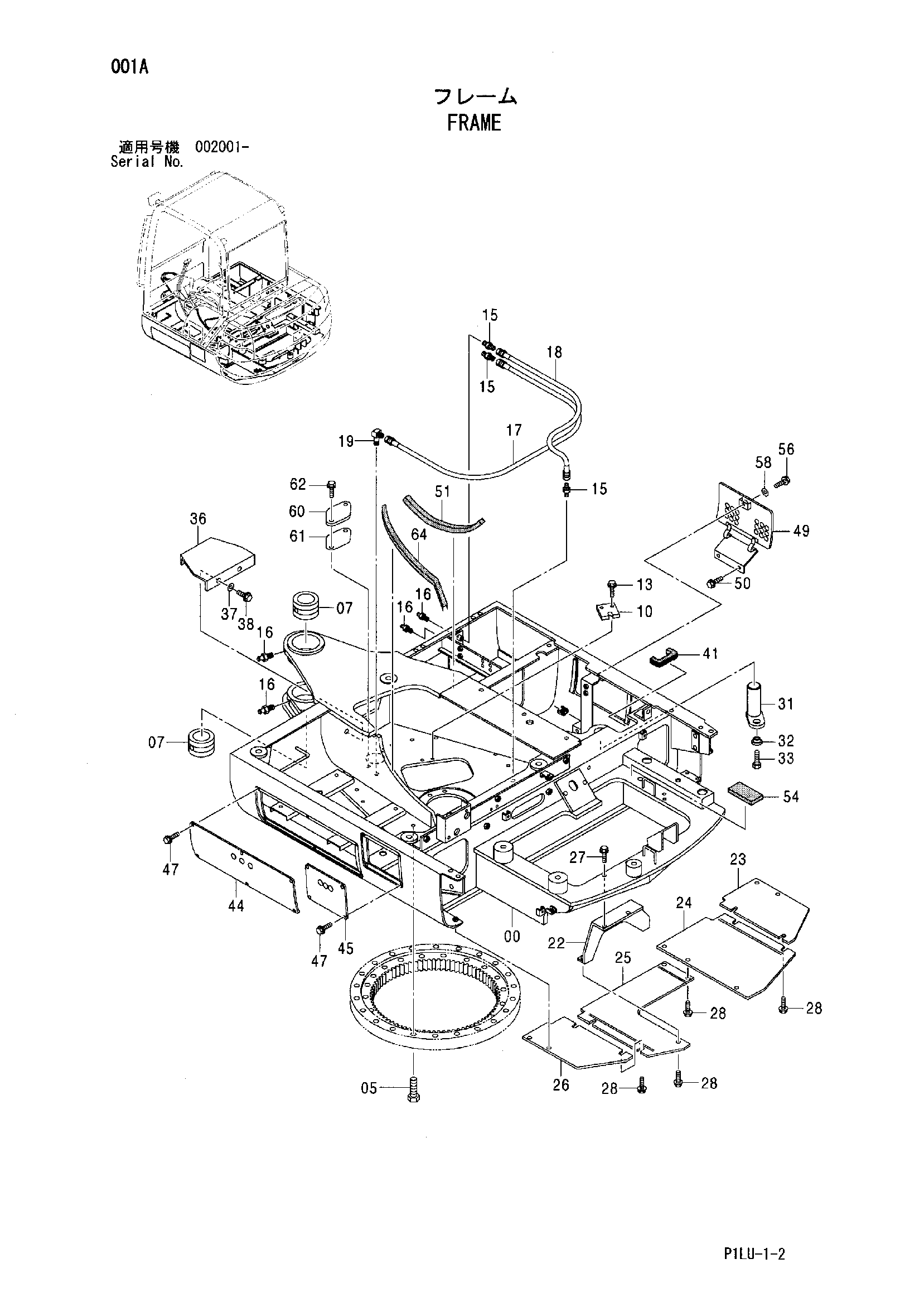

Заводская схема «Рама» для HITACHI ZX50. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5008641 | Рама основной | 1 |
| 05 | J981465 замена: J921465 | Болт | 22 |
| 05 | J921465 | Болт | 22 |
| 07 | 4405597 | Втулка | 2 |
| 10 | 4410129 | Ограничитель | 1 |
| 13 | J041230 | Болт с шайбой | 2 |
| 13 | J271230 замена: J901230 | Болт с шайбой | 2 |
| 15 | 4331915 | Адаптер | 3 |
| 16 | J75481 | Пресс-маслёнка | 4 |
| 17 | 4363309 | Пластиковый шланг | 1 |
| 18 | 4291230 | Нейлоновый шланг | 1 |
| 19 | 4331916 | Угловой штуцер | 1 |
| 22 | 8091762 | Кронштейн | 1 |
| 23 | 4361776 | Крышка | 1 |
| 24 | 8065064 | Крышка | 1 |
| 25 | 3097913 | Крышка | 1 |
| 26 | 4600643 | Крышка | 1 |
| 27 | J090830 | Болт с шайбой | 2 |
| 27 | J260830 замена: J900830 | Болт с шайбой | 2 |
| 28 | J090820 | Болт с шайбой | 12 |
| 28 | J260820 замена: J900820 | Болт с шайбой | 12 |
| 31 | 9744373 | Палец | 1 |
| 32 | 4339355 | Втулка | 1 |
| 33 | J971440 замена: J901440 | Болт | 1 |
| 33 | J901440 | Болт | 1 |
| 36 | 3072912 | Кронштейн | 1 |
| 37 | J253108 замена: A590108 | Плоская шайба | 2 |
| 37 | A590108 | Плоская шайба | 2 |
| 38 | J080814 | Болт с шайбой | 2 |
| 38 | J260814 замена: J900814 | Болт с шайбой | 2 |
| 41 | 4346917 | Амортизатор | 1 |
| 44 | 3097914 | Крышка | 1 |
| 45 | 3097915 | Крышка | 1 |
| 47 | J090816 | Болт с шайбой | 10 |
| 47 | J260816 замена: J900816 | Болт с шайбой | 10 |
| 49 | 8091677 | Крышка | 1 |
| 50 | J090820 | Болт с шайбой | 2 |
| 50 | J260820 замена: J900820 | Болт с шайбой | 2 |
| 51 | 4611384 | Резиновая втулка | 1 |
| 54 | 4604945 | Резиновая прокладка | 1 |
| 56 | J080830 | Болт с шайбой | 1 |
| 56 | J260830 замена: J900830 | Болт с шайбой | 1 |
| 58 | 4346037 замена: 4338215 | Шайба | 1 |
| 58 | 4338215 | Шайба | 1 |
| 60 | 4604209 | Крышка | 1 |
| 61 | 4161735 | Манжета | 1 |
| 62 | J051020 | Болт с шайбой | 2 |
| 62 | J271020 замена: J901020 | Болт с шайбой | 2 |
| 64 | 4613357 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX50 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
