Отопитель трубопроводы — HITACHI ZX50

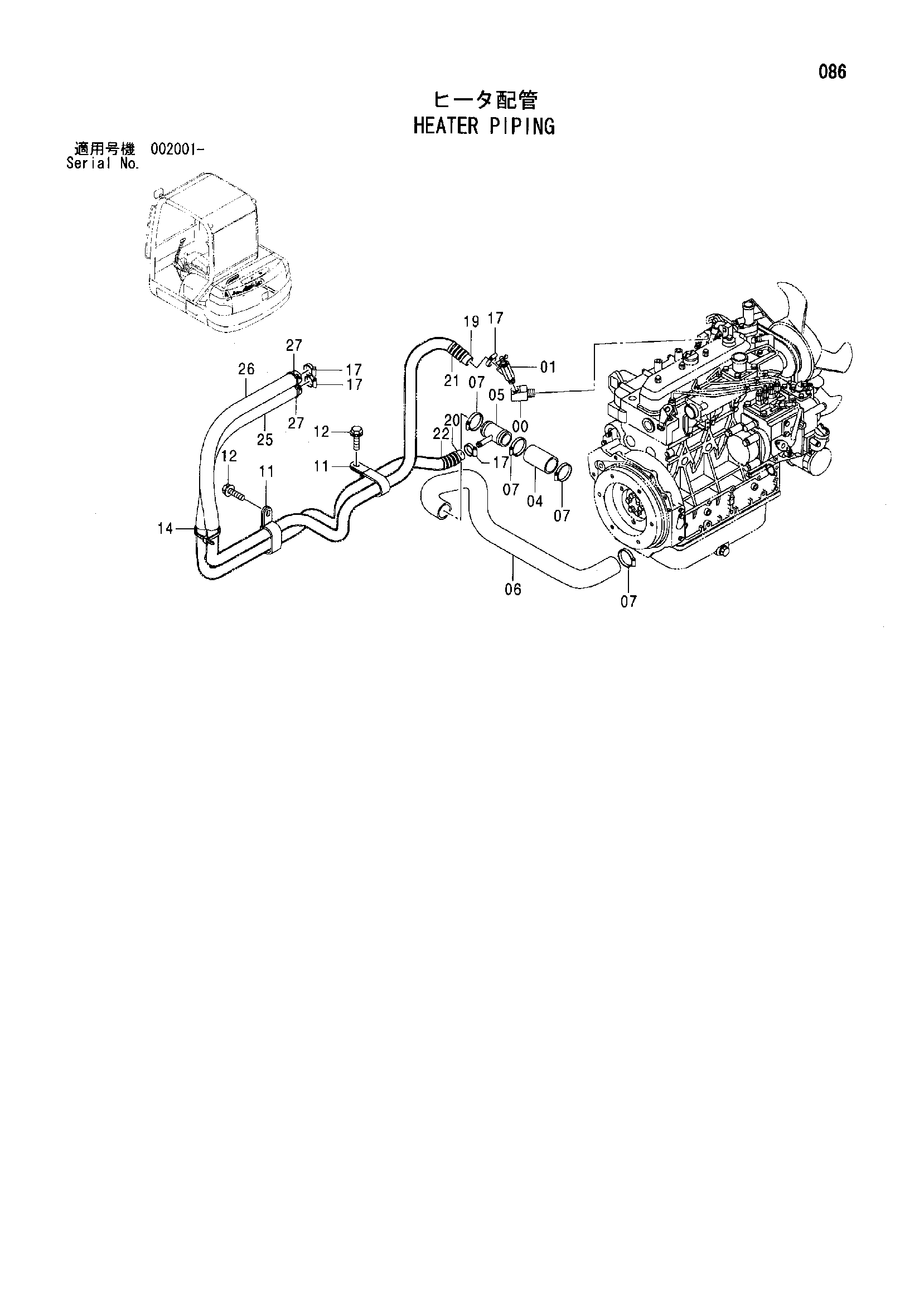

Заводская схема «Отопитель трубопроводы» для HITACHI ZX50. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4451358 | Адаптер | 1 |
| 01 | 4508050 | Кран | 1 |
| 04 | 4468968 | Водяной шланг | 1 |
| 05 | 8087503 | Трубка | 1 |
| 06 | 3097511 | Водяной шланг | 1 |
| 07 | 4011675 | Хомут шланга | 4 |
| 11 | 4295017 замена: 4411911 | Зажим | 2 |
| 11 | 4411911 | Зажим | 2 |
| 12 | J051020 | Болт с шайбой | 2 |
| 12 | J271020 замена: J901020 | Болт с шайбой | 2 |
| 14 | 4055312 | Ленточный зажим | 1 |
| 17 | 4514699 | Хомут шланга | 4 |
| 19 | 4436723 | Водяной шланг | 1 |
| 20 | 4376982 | Водяной шланг | 1 |
| 21 | 4436724 | Трубка | 1 |
| 22 | 4606157 | Трубка | 1 |
| 25 | 4489624 | Защита шланга | 1 |
| 26 | 4489560 | Защита шланга | 1 |
| 27 | 4326365 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX50 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
