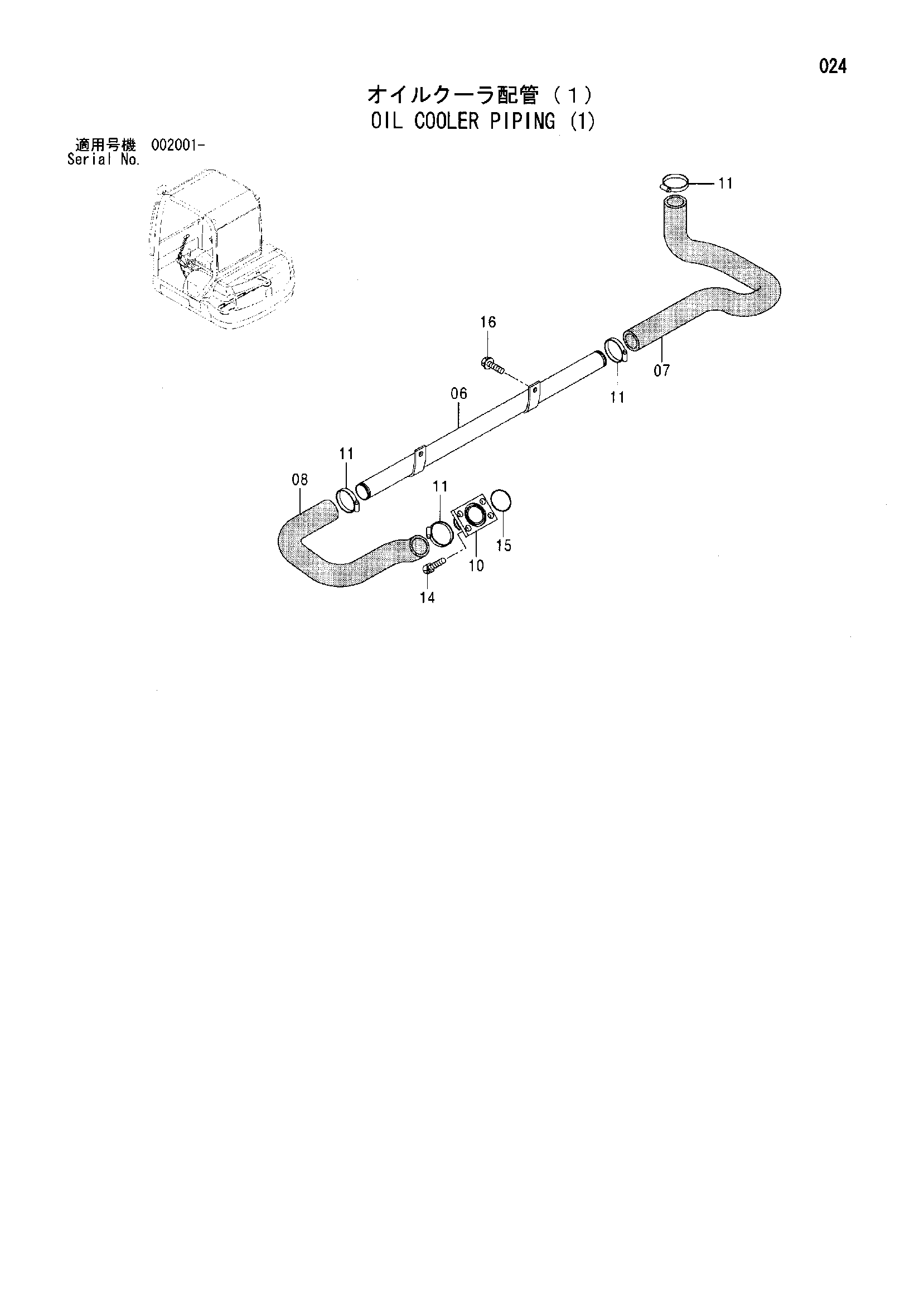

Масляный радиатор трубопроводы (1) — HITACHI ZX50
Заводская схема «Масляный радиатор трубопроводы (1)» для HITACHI ZX50. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 06 | 8091739 | Всасывающая трубка | 1 |
| 07 | 3072273 | Резиновый шланг | 1 |
| 08 | 3097481 | Резиновый шланг | 1 |
| 10 | 9752265 | Всасывающая трубка | 1 |
| 11 | 4505385 | Хомут шланга | 4 |
| 14 | J771025 замена: J781025 | Болт с внутренним шестигранником | 4 |
| 14 | J781025 | Болт с внутренним шестигранником | 4 |
| 15 | A810040 | Уплотнительное кольцо | 1 |
| 16 | J051030 | Болт с шайбой | 2 |
| 16 | J271030 замена: J901030 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX50 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
