Основные гидролинии (2) — HITACHI ZX50

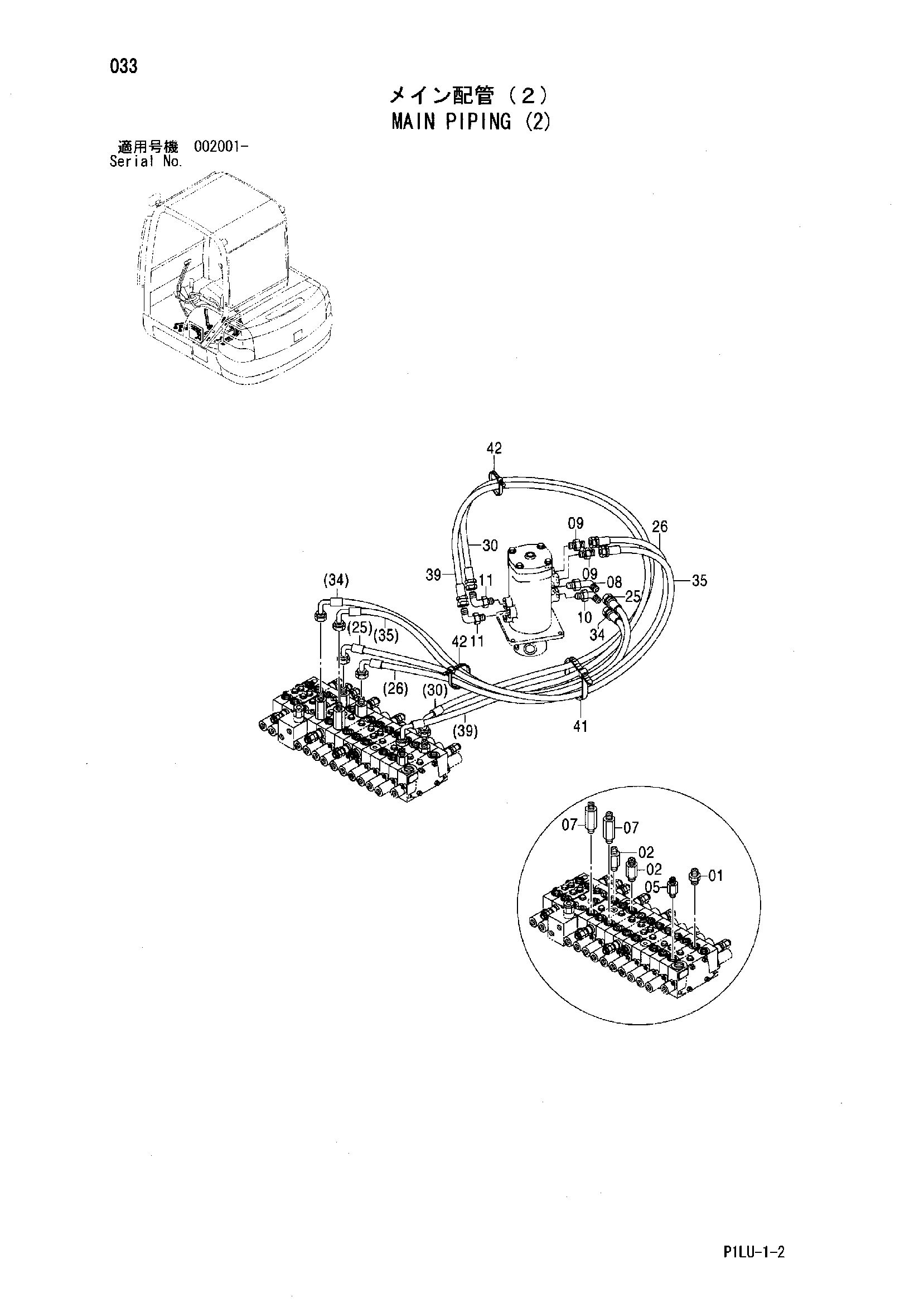

Заводская схема «Основные гидролинии (2)» для HITACHI ZX50. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4368204 | Адаптер | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | 4408125 | Адаптер | 2 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | 4368207 | Адаптер | 1 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | 4426655 | Адаптер | 2 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 4414503 | Угловой штуцер | 1 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | 4042032 | Адаптер | 2 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 4434983 | Угловой штуцер | 1 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 4434982 | Угловой штуцер | 2 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | 4604561 | Шланг | 1 |
| 26 | 4604562 | Шланг | 1 |
| 30 | 4604566 | Шланг | 1 |
| 34 | 4604570 | Шланг | 1 |
| 35 | 4604571 | Шланг | 1 |
| 39 | 4604575 | Шланг | 1 |
| 41 | 4323613 | Ленточный зажим | 1 |
| 42 | 4055312 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX50 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
