Навес — HITACHI ZX50

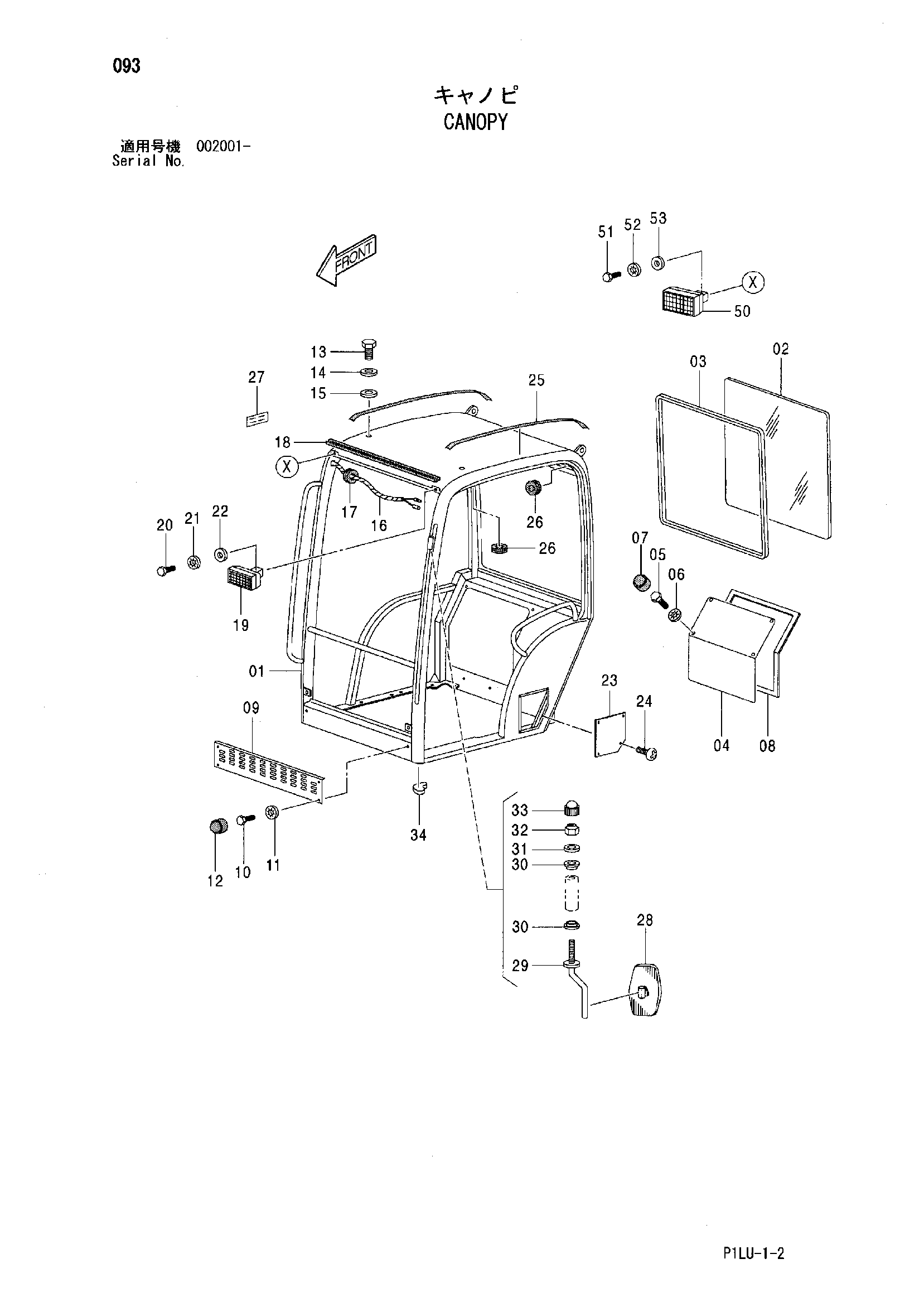

Заводская схема «Навес» для HITACHI ZX50. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| E4485360 | Навес | 1 | |
| 01 | E4628791 | Навес | 1 |
| 02 | E4607296 | Пластина | 1 |
| 03 | E4607297 | Резиновая прокладка | 1 |
| 04 | E4628792 | Крышка | 1 |
| 05 | E4607299 | Винт | 4 |
| 06 | E4607156 | Шайба | 4 |
| 07 | E4607205 | Колпачок | 4 |
| 08 | E4628793 | Уплотнение | 1 |
| 09 | E4628794 | Защитный кожух | 1 |
| 10 | E4607196 | Винт | 4 |
| 11 | E4607217 | Шайба | 4 |
| 12 | E4607277 | Колпачок | 4 |
| 13 | E4607178 | Винт | 2 |
| 14 | E4607179 | Шайба | 2 |
| 15 | E4607180 | Шайба | 2 |
| 16 | E4607302 | Жгут проводов | 1 |
| 17 | E4607207 | Резиновая втулка | 1 |
| 18 | E4607303 | Уплотнение | 1 |
| 19 | E4607195 | Фонарь | 1 |
| 20 | E4607196 | Винт | 1 |
| 21 | E4607197 | Шайба | 1 |
| 22 | E4607198 | Шайба | 1 |
| 23 | E4628795 | Крышка | 1 |
| 24 | E4607154 | Винт | 4 |
| 25 | E4628796 | Молдинг | 2 |
| 26 | E4607245 | Резиновая втулка | 4 |
| 27 | E4628797 | Пластина | 1 |
| 28 | E4607187 | Зеркало | 1 |
| 29 | E4607188 | Кронштейн | 1 |
| 30 | E4607189 | Проставка | 2 |
| 31 | E4607190 | Шайба | 1 |
| 32 | E4607191 | Гайка | 1 |
| 33 | E4607192 | Колпачок | 1 |
| 34 | E4607193 | Пробка | 2 |
| 50 | E4607195 | Фонарь | 1 |
| 51 | E4607196 | Винт | 1 |
| 52 | E4607197 | Шайба | 1 |
| 53 | E4607198 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX50 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
