Дополнительный трубопроводы (передний) [рукоять 1.50M] <50> — HITACHI ZX50

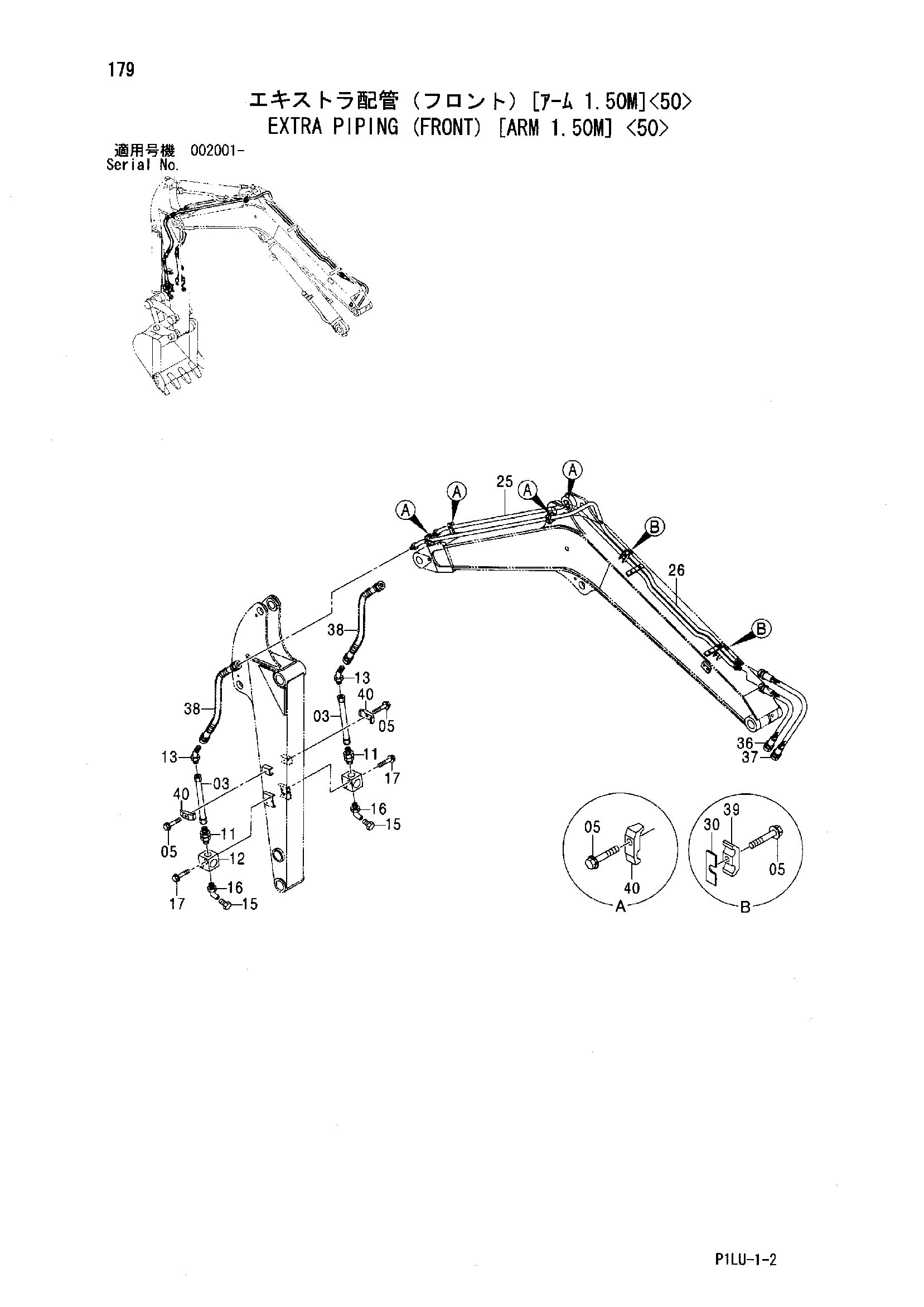

Заводская схема «Дополнительный трубопроводы (передний) [рукоять 1.50M] <50>» для HITACHI ZX50. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Дополнительный трубопроводы (передний) [рукоять 1.50M] <50> HITACHI ZX50](/catalog-drawings/6a/6ab583e3-6964-4924-85b6-39b9a27cf251.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 9743589 | Трубка | 2 |
| 05 | J051045 | Болт с шайбой | 8 |
| 05 | J271045 замена: J901045 | Болт с шайбой | 8 |
| 11 | 4276850 | Адаптер | 2 |
| 11A | 4506418 | Уплотнительное кольцо | 2 |
| 12 | 4287721 | Запорный клапан | 2 |
| 13 | 4081336 | Угловой штуцер | 2 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | 4294858 | Пробка | 2 |
| 16 | 4293263 | Угловой штуцер | 2 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | J090860 | Болт с шайбой | 4 |
| 17 | J260860 замена: J900860 | Болт с шайбой | 4 |
| 25 | 8091318 | Трубка | 1 |
| 26 | 8091317 | Трубка | 1 |
| 30 | 4405907 | Регулировочная шайба 1.2 | 2 |
| 36 | 4602710 | Шланг | 1 |
| 37 | 4606676 | Шланг | 1 |
| 38 | 4436899 | Шланг | 2 |
| 39 | 4354753 замена: 4189858 | Хомут трубки | 2 |
| 39 | 4189858 | Хомут трубки | 2 |
| 40 | 4354754 замена: 4053594 | Хомут трубки | 6 |
| 40 | 4053594 | Хомут трубки | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX50 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
