Основные гидролинии (1) — HITACHI ZX50

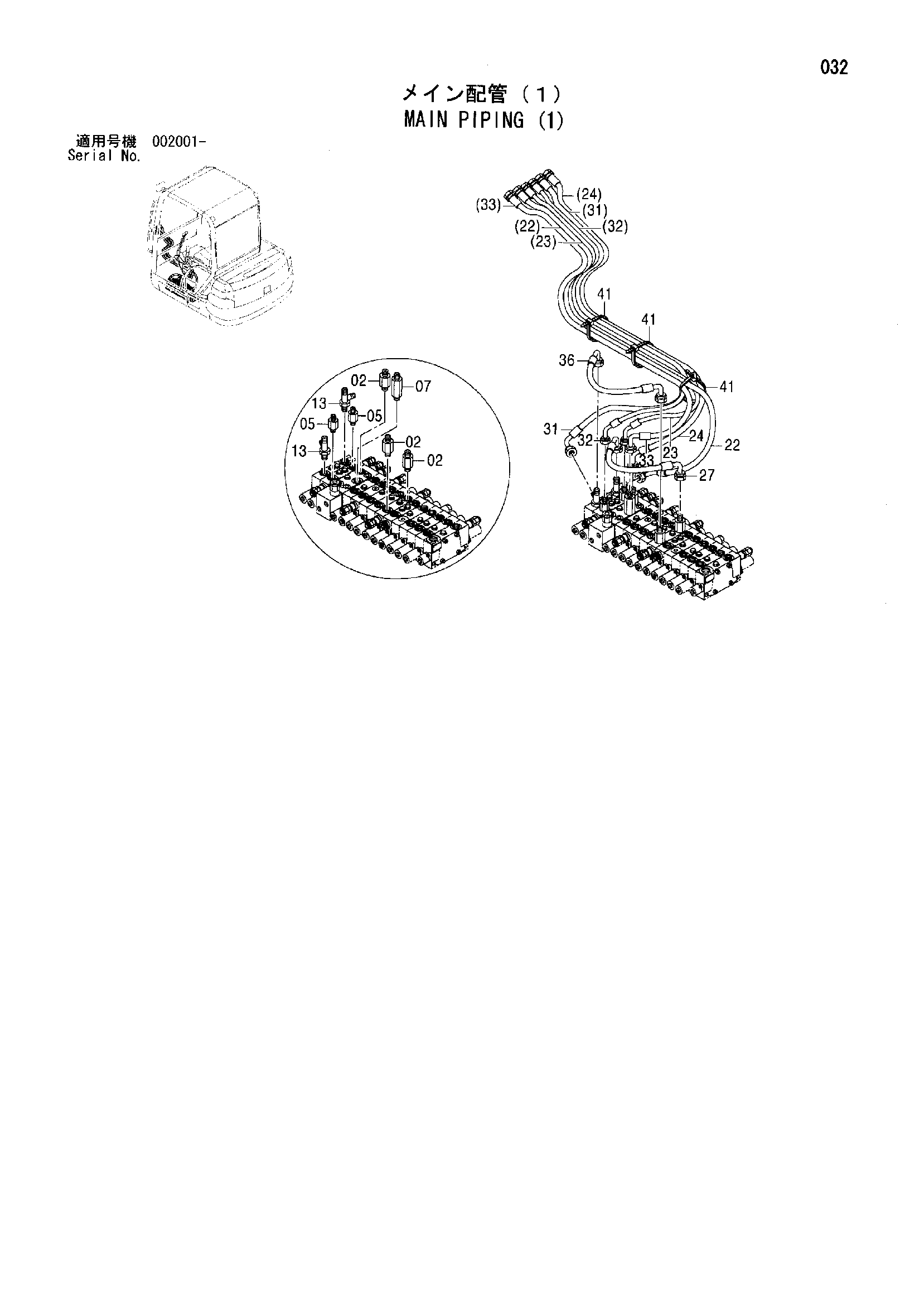

Заводская схема «Основные гидролинии (1)» для HITACHI ZX50. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4408125 | Адаптер | 3 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | 4368207 | Адаптер | 2 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | 4426655 | Адаптер | 1 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 4368220 | Тройник | 2 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | 4604558 | Шланг | 1 |
| 23 | 4604559 | Шланг | 1 |
| 24 | 4604560 | Шланг | 1 |
| 27 | 4604563 | Шланг | 1 |
| 31 | 4604567 | Шланг | 1 |
| 32 | 4604568 | Шланг | 1 |
| 33 | 4604569 | Шланг | 1 |
| 36 | 4604572 | Шланг | 1 |
| 41 | 4323613 | Ленточный зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX50 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
