Основные гидролинии (3) — HITACHI ZX50

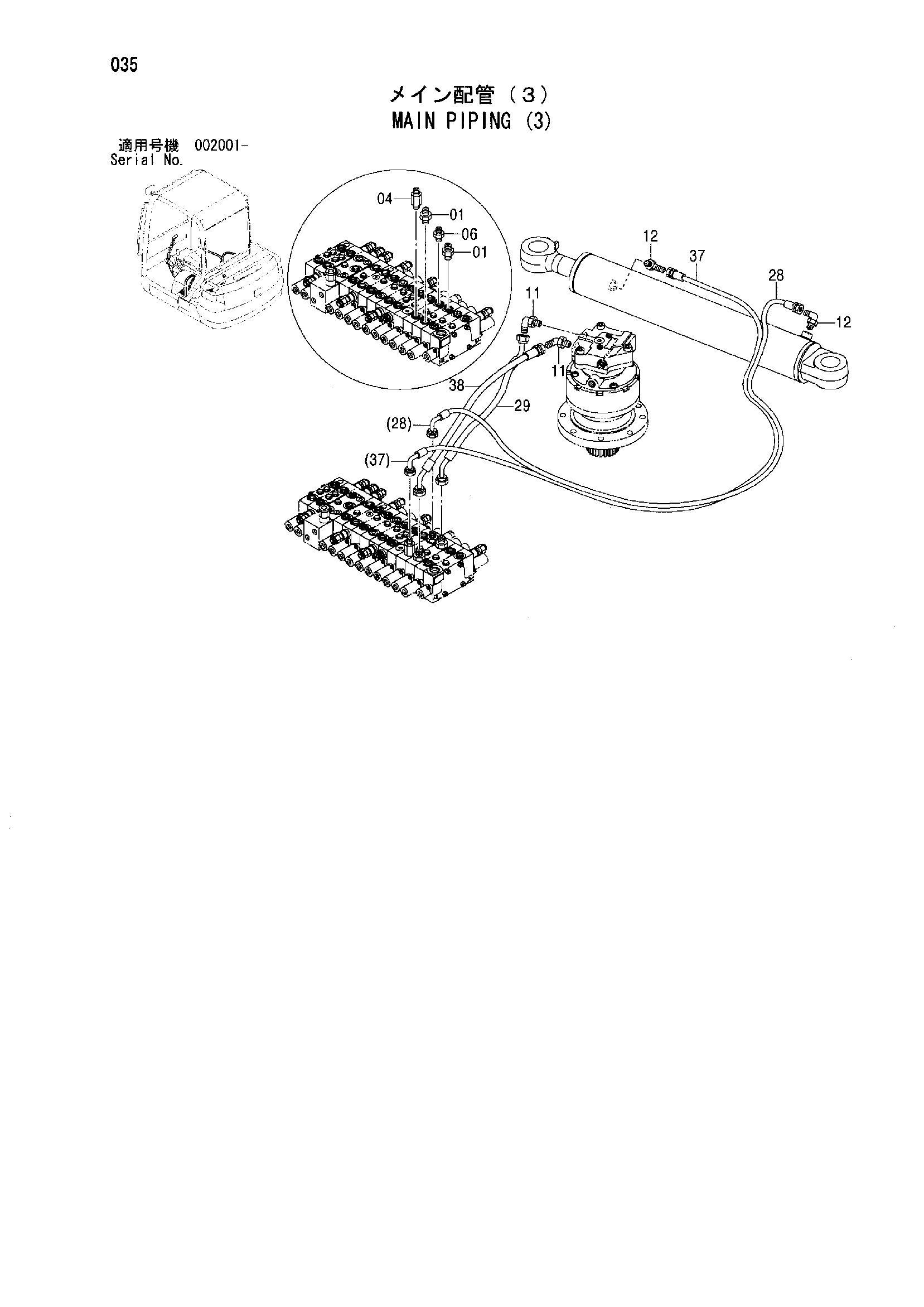

Заводская схема «Основные гидролинии (3)» для HITACHI ZX50. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4368204 | Адаптер | 2 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | 4368202 | Адаптер | 1 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | 4368203 | Адаптер | 1 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 4434982 | Угловой штуцер | 2 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4434984 | Угловой штуцер | 2 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | 4604564 | Шланг | 1 |
| 29 | 4604565 | Шланг | 1 |
| 37 | 4604573 | Шланг | 1 |
| 38 | 4604574 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX50 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
