Топливоподкачивающий насос — HITACHI ZX48U-5A

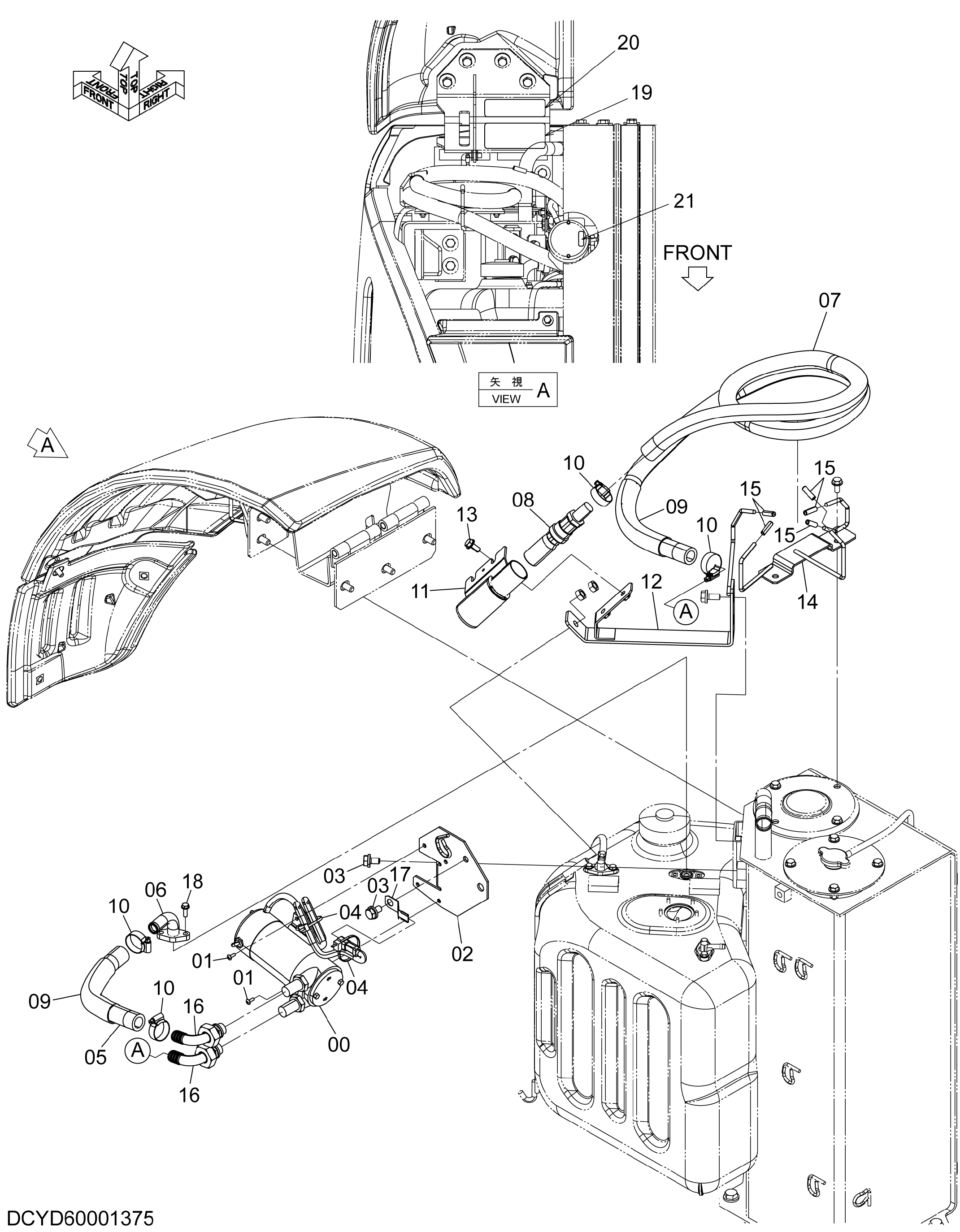

Заводская схема «Топливоподкачивающий насос» для HITACHI ZX48U-5A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4675745 | Насос | 1 |
| 01 | J650412 | Винт | 4 |
| 02 | YD40001681 | Кронштейн | 1 |
| 03 | J271020 | Болт с шайбой | 2 |
| 03A | J901020 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | 4055312 | Ленточный зажим | 2 |
| 05 | 4636824 | Шланг | 1 |
| 06 | YD40001683 | Трубка фланец | 1 |
| 07 | 4694863 | Топливный шланг | 1 |
| 08 | 4675746 | Сетчатый фильтр | 1 |
| 09 | 4470219 | Защитный кожух | 2 |
| 10 | 4504367 | Хомут шланга | 4 |
| 11 | 8114019 | Держатель | 1 |
| 12 | YD40001680 | Кронштейн | 1 |
| 13 | J260820 | Болт с шайбой | 2 |
| 13A | J900820 | Болт | 1 |
| 13B | A590108 | Плоская шайба | 1 |
| 14 | YD40001682 | Кронштейн | 1 |
| 15 | 4676053 | Колпачок | 5 |
| 16 | YD00004201 | Угловой штуцер | 2 |
| 17 | 4619975 | Кронштейн | 1 |
| 18 | J260620 | Болт с шайбой | 2 |
| 18A | J900620 | Болт | 1 |
| 18B | A590106 | Плоская шайба | 1 |
| 19 | YD00005188 | Информационная табличка | 1 |
| 20 | YD00005189 | Информационная табличка | 1 |
| 21 | YD00005352 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX48U-5A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
