Пилотные гидролинии (H тип) — HITACHI ZX48U-5A

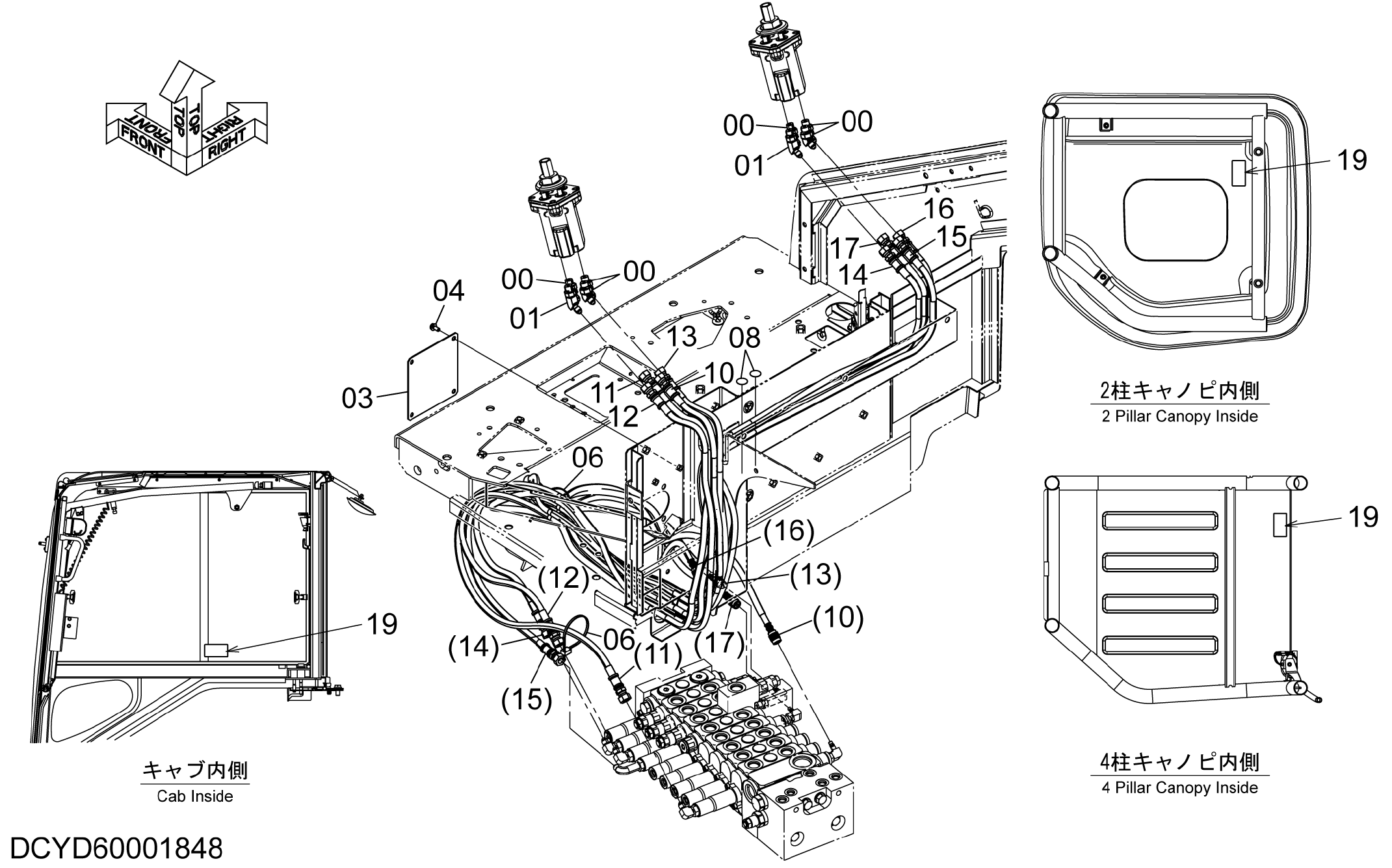

Заводская схема «Пилотные гидролинии (H тип)» для HITACHI ZX48U-5A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852222 | Угловой штуцер | 6 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | 4636326 | Угловой штуцер | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4720666 | Крышка | 1 |
| 04 | J260614 | Болт с шайбой | 4 |
| 04A | J900614 | Болт | 1 |
| 04B | A590106 | Плоская шайба | 1 |
| 06 | 4055312 | Ленточный зажим | 2 |
| 08 | 4679966 | Уплотнение | 2 |
| 10 | YD00005574 | Шланг | 1 |
| 11 | YD00005576 | Шланг | 1 |
| 12 | YD00005573 | Шланг | 1 |
| 13 | YD00005575 | Шланг | 1 |
| 14 | YD00005568 | Шланг | 1 |
| 15 | YD00005571 | Шланг | 1 |
| 16 | YD00005564 | Шланг | 1 |
| 17 | YD00005567 | Шланг | 1 |
| 19 | 4373144 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX48U-5A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
