Электрооборудование (2) — HITACHI ZX48U-5A

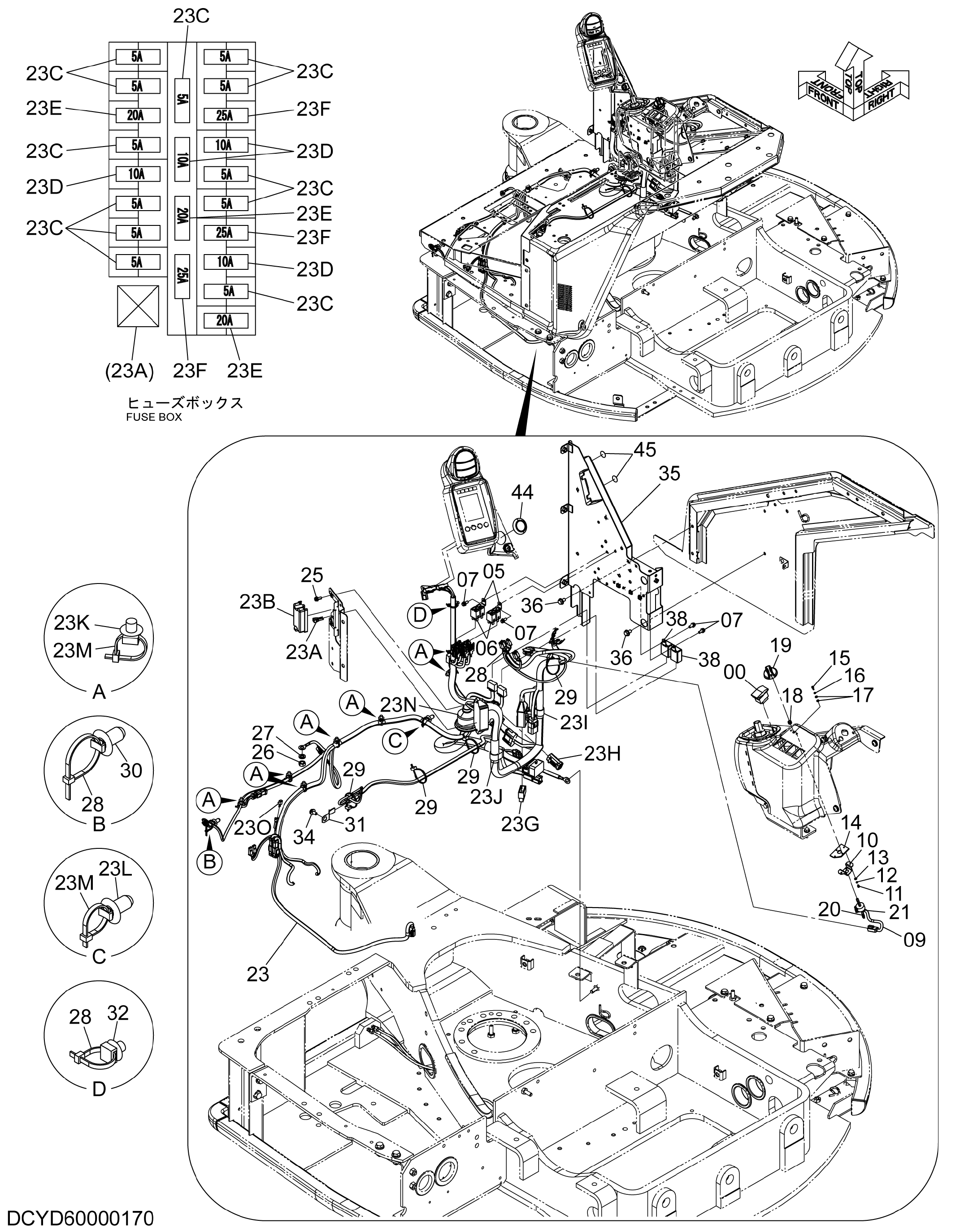

Заводская схема «Электрооборудование (2)» для HITACHI ZX48U-5A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4608381 | Выключатель | 1 |
| 05 | 4607115 | Реле | 2 |
| 06 | 4617341 | Реле | 2 |
| 07 | J680616 | Винт с шайбой | 4 |
| 09 | 4632889 | Потентиометер | 1 |
| 10 | 4404591 | Кронштейн | 1 |
| 11 | J780305 | Болт с внутренним шестигранником | 2 |
| 12 | A590903 | Пружинная шайба | 2 |
| 13 | A590103 | Плоская шайба | 2 |
| 14 | 4458520 | Седло винта | 1 |
| 15 | J780310 | Болт с внутренним шестигранником | 2 |
| 16 | A590903 | Пружинная шайба | 2 |
| 17 | A590103 | Плоская шайба | 4 |
| 18 | 4458528 | Резиновая втулка | 1 |
| 19 | 4402565 | Диал | 1 |
| 20 | 4326365 | Ленточный зажим | 1 |
| 21 | 4289709 | Опора | 1 |
| 23 | YD00000472 | Жгут проводов | 1 |
| 23A | 4627245 | Пуллер | 1 |
| 23B | 4627244 | Крышка | 1 |
| 23C | 4428910 | Предохранитель | 12 |
| 23D | 4428911 | Предохранитель | 4 |
| 23E | 4436736 | Предохранитель | 3 |
| 23F | 4618683 | Предохранитель | 3 |
| 23G | YD00004678 | Жгут проводов | 1 |
| 23H | YD00005441 | Жгут проводов | 1 |
| 23I | 4686460 | Хомут | 1 |
| 23J | YD00000710 | Хомут | 1 |
| 23K | 4665161 | Базовый | 7 |
| 23L | 4669492 | Базовый | 1 |
| 23M | 4326365 | Ленточный зажим | 8 |
| 23N | 4339645 | Резиновая втулка | 1 |
| 23O | 4718293 | Диод | 1 |
| 25 | J680616 | Винт с шайбой | 2 |
| 26 | J950010 | Гайка | 1 |
| 27 | A590910 | Пружинная шайба | 1 |
| 28 | 4326365 | Ленточный зажим | 3 |
| 29 | 4055312 | Ленточный зажим | 4 |
| 30 | 4669492 | Базовый | 1 |
| 31 | 4619975 | Кронштейн | 1 |
| 32 | 4665161 | Базовый | 1 |
| 34 | J260816 | Болт с шайбой | 1 |
| 34A | J900816 | Болт | 1 |
| 34B | A590108 | Плоская шайба | 1 |
| 35 | YD40000241 | Кронштейн | 1 |
| 36 | J260816 | Болт с шайбой | 4 |
| 36A | J900816 | Болт | 1 |
| 36B | A590108 | Плоская шайба | 1 |
| 38 | 4673213 | Реле | 2 |
| 44 | 4198176 | Резиновая втулка | 1 |
| 45 | 4679966 | Уплотнение | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX48U-5A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
