Основные гидролинии (1-2) — HITACHI ZX48U-5A

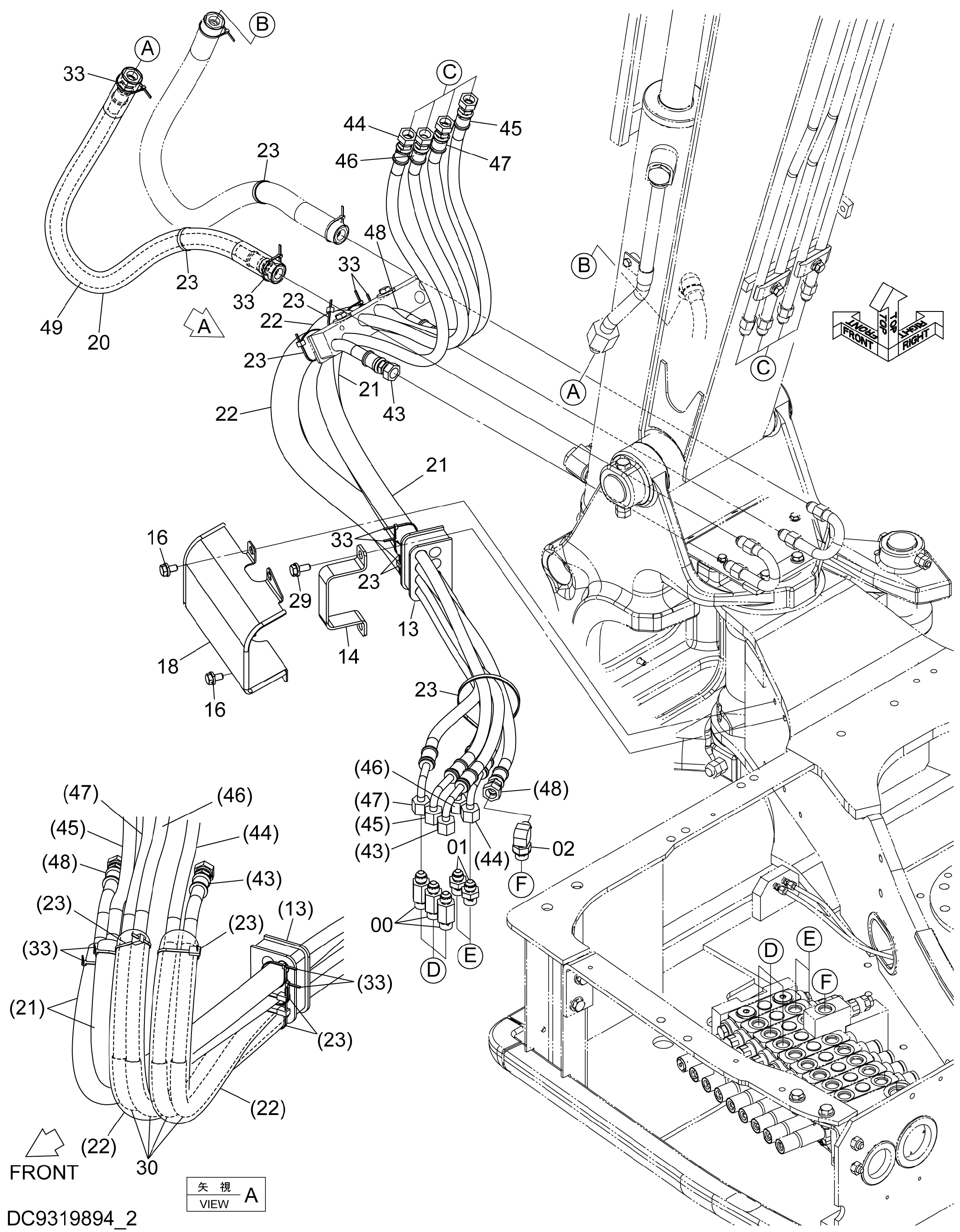

Заводская схема «Основные гидролинии (1-2)» для HITACHI ZX48U-5A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4638353 | Адаптер | 3 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 01 | 4638063 | Адаптер | 2 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | A852344 | Угловой штуцер | 1 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 4720173 | Резиновая прокладка | 1 |
| 14 | 4717368 | Хомут | 1 |
| 16 | J271020 | Болт с шайбой | 4 |
| 16A | J901020 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 18 | 8122241 | Крышка | 1 |
| 20 | 4629093 | Защита шланга | 1 |
| 21 | 4635373 | Защита шланга | 2 |
| 22 | YD00000426 | Защита шланга | 2 |
| 23 | 4323613 | Ленточный зажим | 7 |
| 29 | J271025 | Болт с шайбой | 2 |
| 29A | J901025 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
| 30 | 4327294 | Трубка спирал | 4 |
| 33 | 4326365 | Ленточный зажим | 6 |
| 43 | YD00004292 | Шланг | 1 |
| 44 | YD00004293 | Шланг | 1 |
| 45 | YD00004294 | Шланг | 1 |
| 46 | YD00004295 | Шланг | 1 |
| 47 | YD00004296 | Шланг | 1 |
| 48 | YD00004297 | Шланг | 1 |
| 49 | YD00004298 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX48U-5A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
