Дополнительный трубопроводы — HITACHI ZX48U-5A

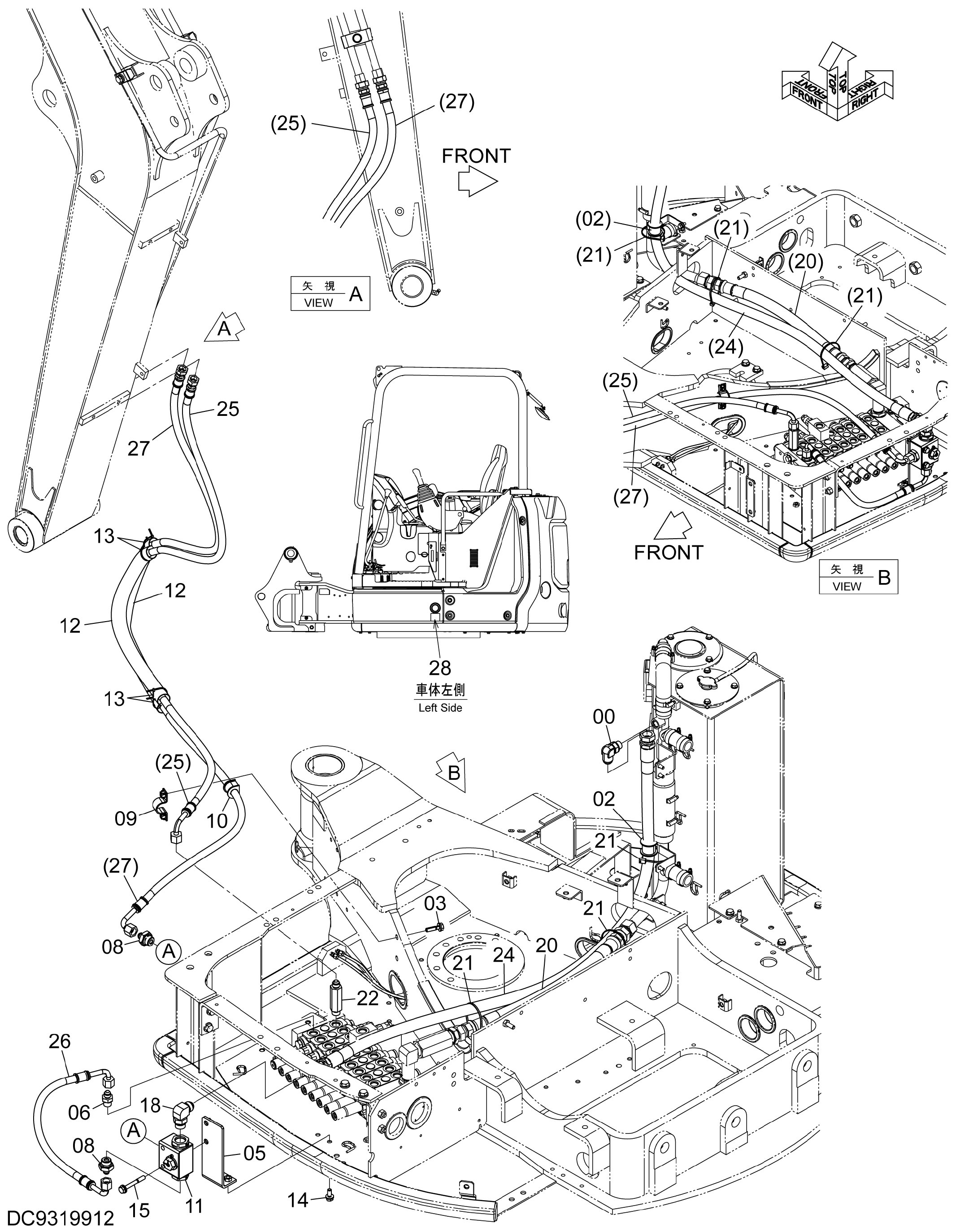

Заводская схема «Дополнительный трубопроводы» для HITACHI ZX48U-5A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4190246 | Угловой штуцер | 1 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | 4625450 | Резиновая втулка | 1 |
| 03 | J271040 | Болт с шайбой | 2 |
| 03A | J901040 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 05 | 8121572 | Кронштейн | 1 |
| 06 | 4638063 | Адаптер | 1 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 4279302 | Адаптер | 2 |
| 08A | 4506424 | Уплотнительное кольцо | 1 |
| 09 | YD40001042 | Хомут трубки | 1 |
| 10 | YD00001288 | Резиновая втулка | 1 |
| 11 | 4712959 | Клапан селектор | 1 |
| 12 | 4635373 | Защита шланга | 2 |
| 13 | 4326365 | Ленточный зажим | 4 |
| 14 | J271025 | Болт с шайбой | 2 |
| 14A | J901025 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 15 | J271080 | Болт с шайбой | 2 |
| 15A | J901080 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 18 | A852366 | Угловой штуцер | 1 |
| 18A | 4506424 | Уплотнительное кольцо | 1 |
| 20 | 4446406 | Защитный кожух | 1 |
| 21 | 4055312 | Ленточный зажим | 3 |
| 22 | 4392049 | Адаптер | 1 |
| 24 | YD60001863 | В сборе шланг | 1 |
| 24A | 4458971 | Шланг | 1 |
| 24B | 4327294 | Трубка спирал | 4 |
| 25 | YD00004365 | Шланг | 1 |
| 26 | YD00004366 | Шланг | 1 |
| 27 | YD00004367 | Шланг | 1 |
| 28 | YD00005013 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX48U-5A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
