Клапан трубопроводы (1-2)(основной)(ML кран) — HITACHI ZX48U-5A

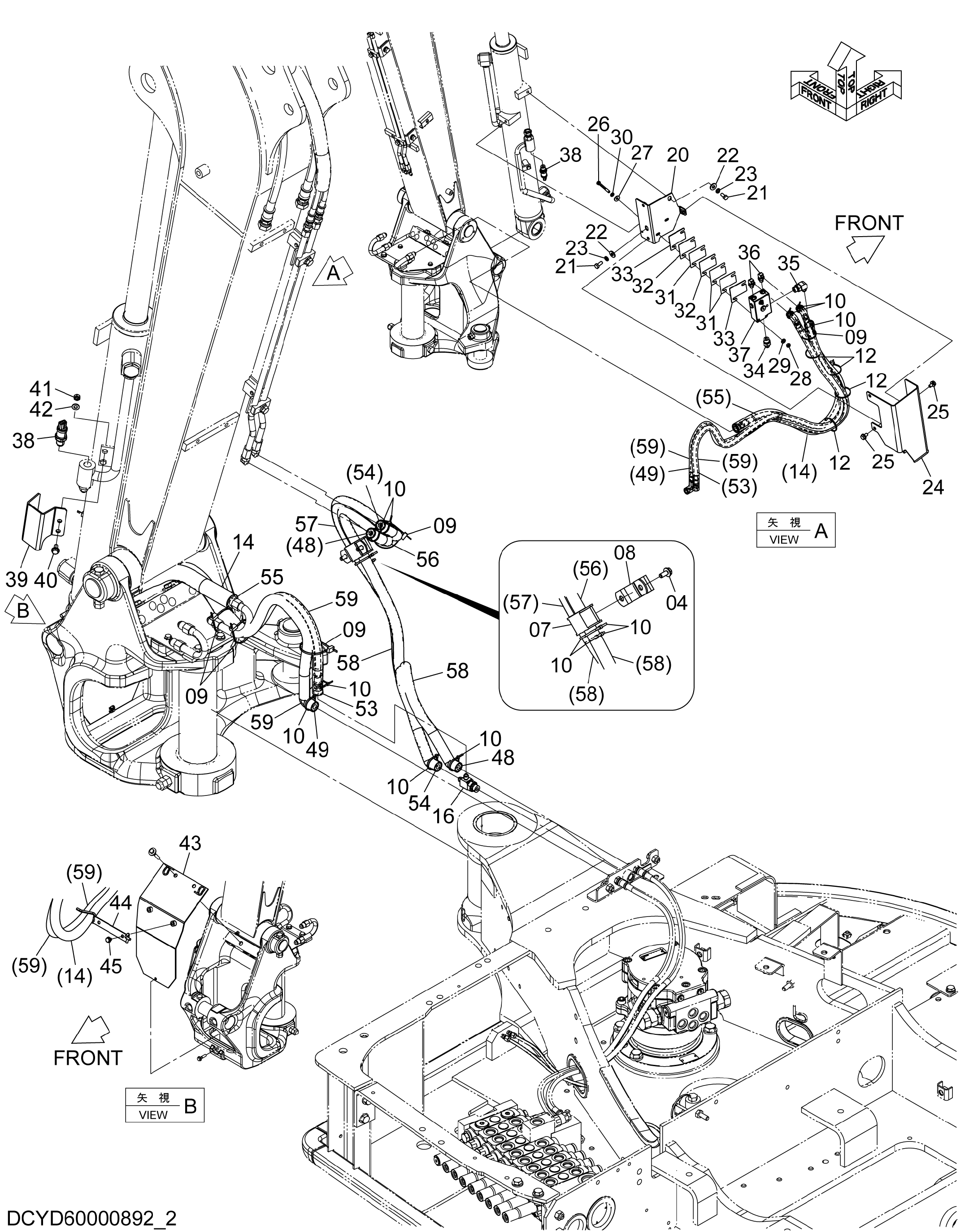

Заводская схема «Клапан трубопроводы (1-2)(основной)(ML кран)» для HITACHI ZX48U-5A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | J260820 | Болт с шайбой | 2 |
| 04A | J900820 | Болт | 1 |
| 04B | A590108 | Плоская шайба | 1 |
| 07 | YD00001292 | Хомут шланга | 1 |
| 08 | 4614257 | Хомут | 1 |
| 09 | 4055312 | Ленточный зажим | 5 |
| 10 | 4326365 | Ленточный зажим | 13 |
| 12 | 4323613 | Ленточный зажим | 4 |
| 14 | YD00001076 | Защита шланга | 1 |
| 16 | A852432 | Тройник | 1 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | YD40001151 | Кронштейн | 1 |
| 21 | J901025 | Болт | 2 |
| 22 | 4198835 | Шайба | 2 |
| 23 | A590910 | Пружинная шайба | 2 |
| 24 | YD40001153 | Крышка клапан | 1 |
| 25 | J271020 | Болт с шайбой | 3 |
| 25A | J901020 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 26 | 4695045 | Болт | 2 |
| 27 | 4720477 | Плоская шайба | 2 |
| 28 | J950008 | Гайка | 2 |
| 29 | J222008 | Шайба | 2 |
| 30 | A590908 | Пружинная шайба | 2 |
| 31 | YD00002721 | Регулировочная шайба | 3 |
| 32 | YD00002720 | Регулировочная шайба | 2 |
| 33 | YD00002719 | Регулировочная шайба | 2 |
| 34 | A852144 | Адаптер | 1 |
| 34A | 4506418 | Уплотнительное кольцо | 1 |
| 35 | A852344 | Угловой штуцер | 1 |
| 35A | 4506418 | Уплотнительное кольцо | 1 |
| 36 | A852322 | Угловой штуцер | 2 |
| 36A | 957366 | Уплотнительное кольцо | 1 |
| 37 | YD00000707 | Удерживающий клапан | 1 |
| 38 | 4436271 | Датчик давления | 2 |
| 38A | 4365826 | Уплотнительное кольцо | 1 |
| 39 | YD00002762 | Крышка | 1 |
| 40 | J260820 | Болт с шайбой | 2 |
| 40A | J900820 | Болт | 1 |
| 40B | A590108 | Плоская шайба | 1 |
| 41 | J950008 | Гайка | 1 |
| 42 | A590108 | Плоская шайба | 1 |
| 43 | YD40001684 | Крышка | 1 |
| 44 | YD40001774 | Кронштейн | 1 |
| 45 | J271016 | Болт с шайбой | 2 |
| 45A | J901016 | Болт | 1 |
| 45B | J222010 | Шайба | 1 |
| 48 | YD00004383 | Шланг | 1 |
| 49 | YD00004384 | Шланг | 1 |
| 53 | YD00004388 | Шланг | 1 |
| 54 | YD00004389 | Шланг | 1 |
| 55 | YD00004390 | Шланг | 1 |
| 56 | YD00004679 | Защита шланга | 1 |
| 57 | YD00004681 | Защита шланга | 1 |
| 58 | YD00004682 | Защита шланга | 2 |
| 59 | YD00004701 | Защита шланга | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX48U-5A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
