Топливные трубопроводы — HITACHI ZX48U-5A

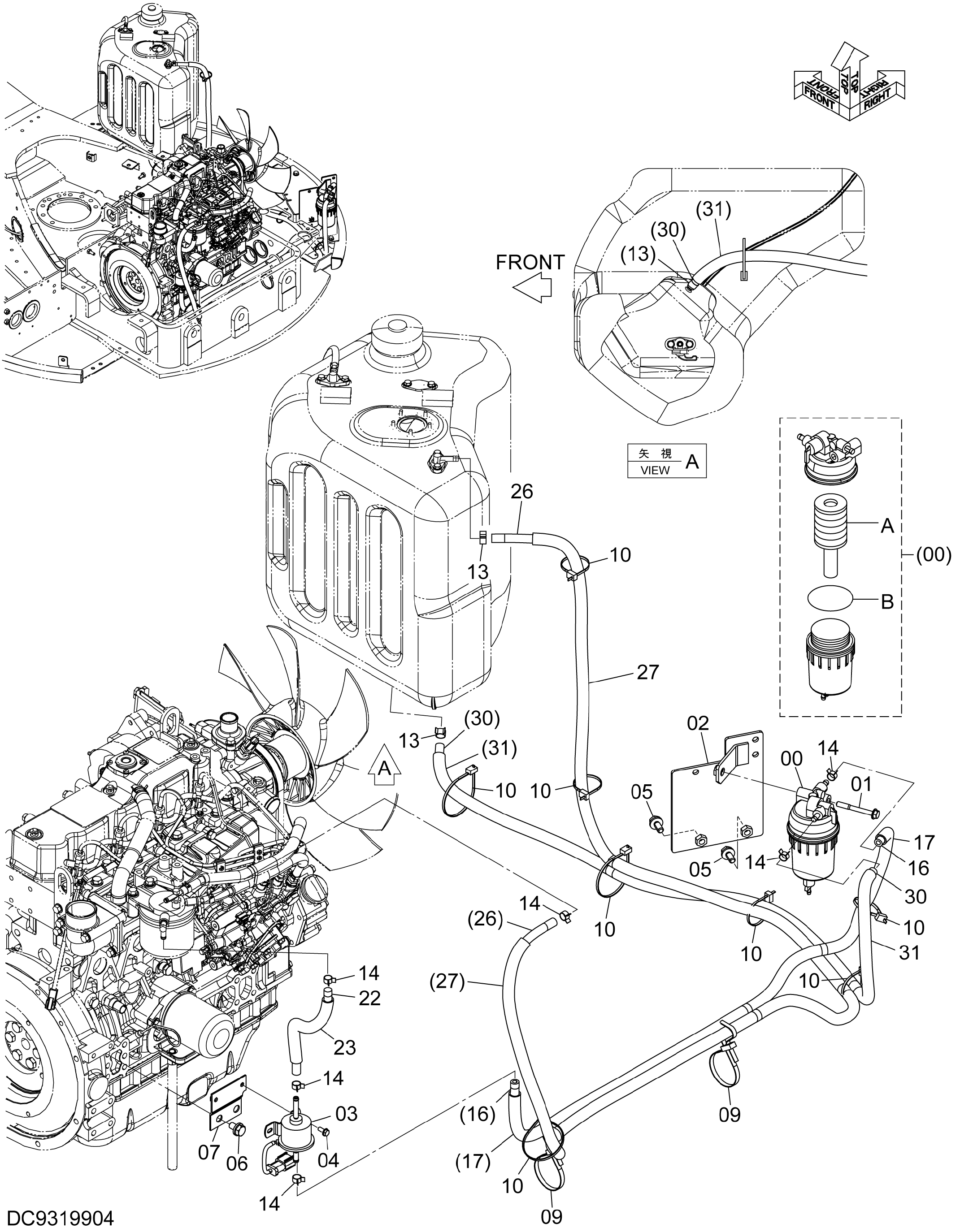

Заводская схема «Топливные трубопроводы» для HITACHI ZX48U-5A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4679537 | Сепаратор | 1 |
| 00A | YD00003495 | Фильтрующий элемент | 1 |
| 00B | A810075 | Уплотнительное кольцо | 1 |
| 01 | J260870 | Болт с шайбой | 1 |
| 01A | J900870 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 02 | YD40000190 | Кронштейн | 1 |
| 03 | 4626347 | Насос | 1 |
| 04 | J260616 | Болт с шайбой | 2 |
| 04A | J900616 | Болт | 1 |
| 04B | A590106 | Плоская шайба | 1 |
| 05 | J271025 | Болт с шайбой | 2 |
| 05A | J901025 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 06 | J271020 | Болт с шайбой | 2 |
| 06A | J901020 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 07 | 9773019 | Кронштейн | 1 |
| 09 | 4721547 | Ленточный зажим | 2 |
| 10 | 4055312 | Ленточный зажим | 8 |
| 13 | 4339258 | Хомут шланга | 2 |
| 14 | 4616159 | Хомут шланга | 6 |
| 16 | 4427935 | Топливный шланг | 1 |
| 17 | 4350506 | Трубка | 1 |
| 22 | 4472115 | Топливный шланг | 1 |
| 23 | 4380042 | Трубка корругатед | 1 |
| 26 | 4453955 | Топливный шланг | 1 |
| 27 | 4403914 | Трубка | 1 |
| 30 | 4403629 | Топливный шланг | 1 |
| 31 | 4403630 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX48U-5A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
