Облицовка (2-2) — HITACHI ZX48U-3F

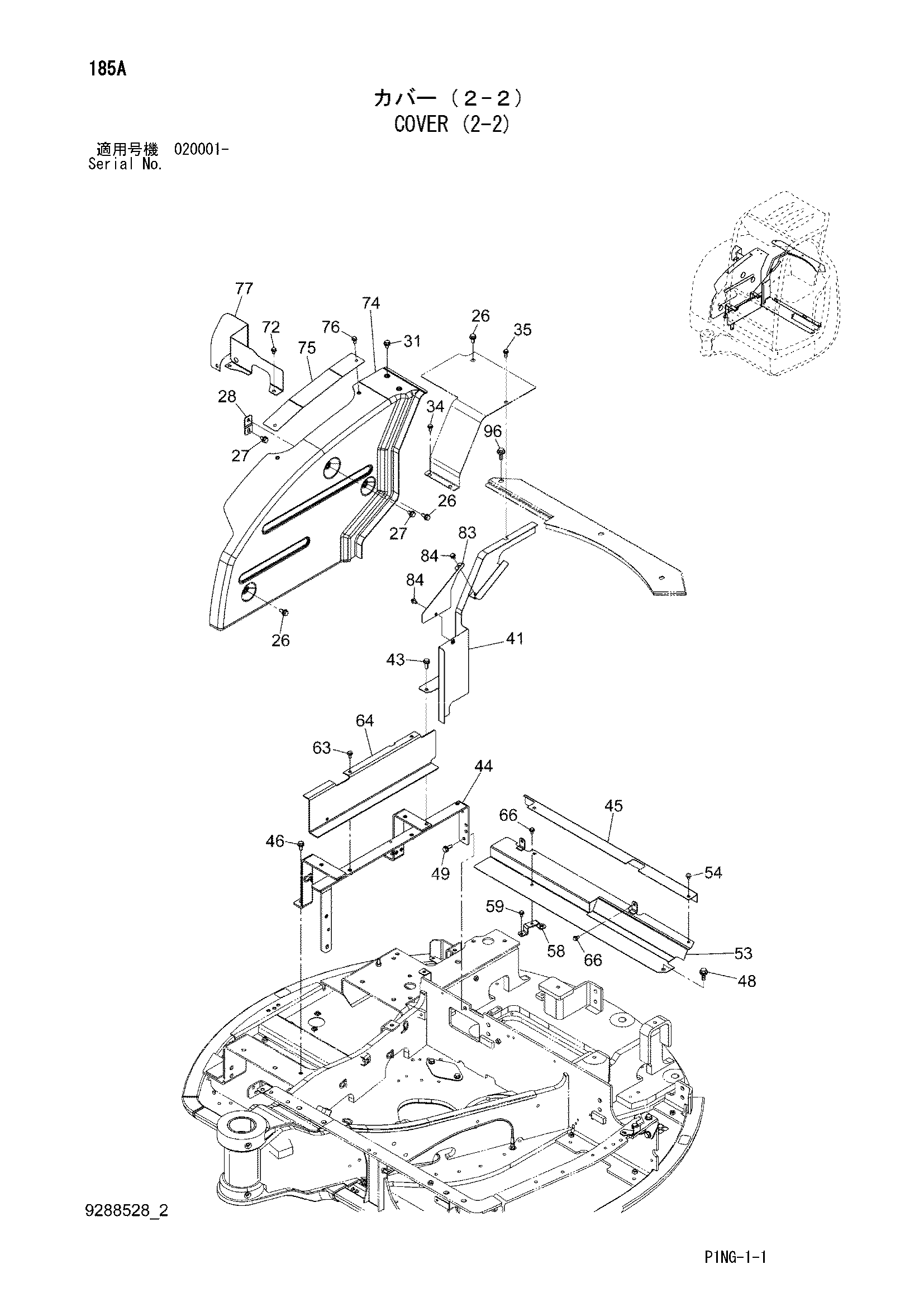

Заводская схема «Облицовка (2-2)» для HITACHI ZX48U-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 26 | J271025 | Болт с шайбой | 3 |
| 26A | J901025 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 27 | J271020 | Болт с шайбой | 2 |
| 27A | J901020 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 28 | 9769383 | Кронштейн | 1 |
| 31 | J271020 | Болт с шайбой | 2 |
| 31A | J901020 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 34 | J260820 | Болт с шайбой | 2 |
| 34A | J900820 | Болт | 1 |
| 34B | A590108 | Плоская шайба | 1 |
| 35 | J260825 | Болт с шайбой | 1 |
| 35A | J900825 | Болт | 1 |
| 35B | A590108 | Плоская шайба | 1 |
| 41 | 6026290 | Крышка | 1 |
| 43 | J271030 | Болт с шайбой | 1 |
| 43A | J901030 | Болт | 1 |
| 43B | J222010 | Шайба | 1 |
| 44 | 8113111 | Кронштейн | 1 |
| 45 | 4699264 | Крышка | 1 |
| 46 | J271025 | Болт с шайбой | 3 |
| 46A | J901025 | Болт | 1 |
| 46B | J222010 | Шайба | 1 |
| 48 | J260820 | Болт с шайбой | 1 |
| 48A | J900820 | Болт | 1 |
| 48B | A590108 | Плоская шайба | 1 |
| 49 | J271030 | Болт с шайбой | 1 |
| 49A | J901030 | Болт | 1 |
| 49B | J222010 | Шайба | 1 |
| 53 | 7054782 | Крышка | 1 |
| 54 | J260814 | Болт с шайбой | 2 |
| 54A | J900814 | Болт | 1 |
| 54B | A590108 | Плоская шайба | 1 |
| 58 | 9762836 | Кронштейн | 1 |
| 59 | J260816 | Болт с шайбой | 2 |
| 59A | J900816 | Болт | 1 |
| 59B | A590108 | Плоская шайба | 1 |
| 63 | J260820 | Болт с шайбой | 2 |
| 63A | J900820 | Болт | 1 |
| 63B | A590108 | Плоская шайба | 1 |
| 64 | 3116000 | Крышка | 1 |
| 66 | J260816 | Болт с шайбой | 3 |
| 66A | J900816 | Болт | 1 |
| 66B | A590108 | Плоская шайба | 1 |
| 72 | J260816 | Болт с шайбой | 3 |
| 72A | J900816 | Болт | 1 |
| 72B | A590108 | Плоская шайба | 1 |
| 74 | 6026313 | Крышка | 1 |
| 75 | 4683113 | Крышка | 1 |
| 76 | J260820 | Болт с шайбой | 2 |
| 76A | J900820 | Болт | 1 |
| 76B | A590108 | Плоская шайба | 1 |
| 77 | 3115999 | Крышка | 1 |
| 83 | 4632345 | Крышка | 1 |
| 84 | J260816 | Болт с шайбой | 2 |
| 84A | J900816 | Болт | 1 |
| 84B | A590108 | Плоская шайба | 1 |
| 96 | J281025 | Болт с шайбой | 1 |
| 96A | J901025 | Болт | 1 |
| 96B | 4486055 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX48U-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
