Ковш 0.17m3 (JIS94)(700mm широкий с боковой резец) — HITACHI ZX48U-3F

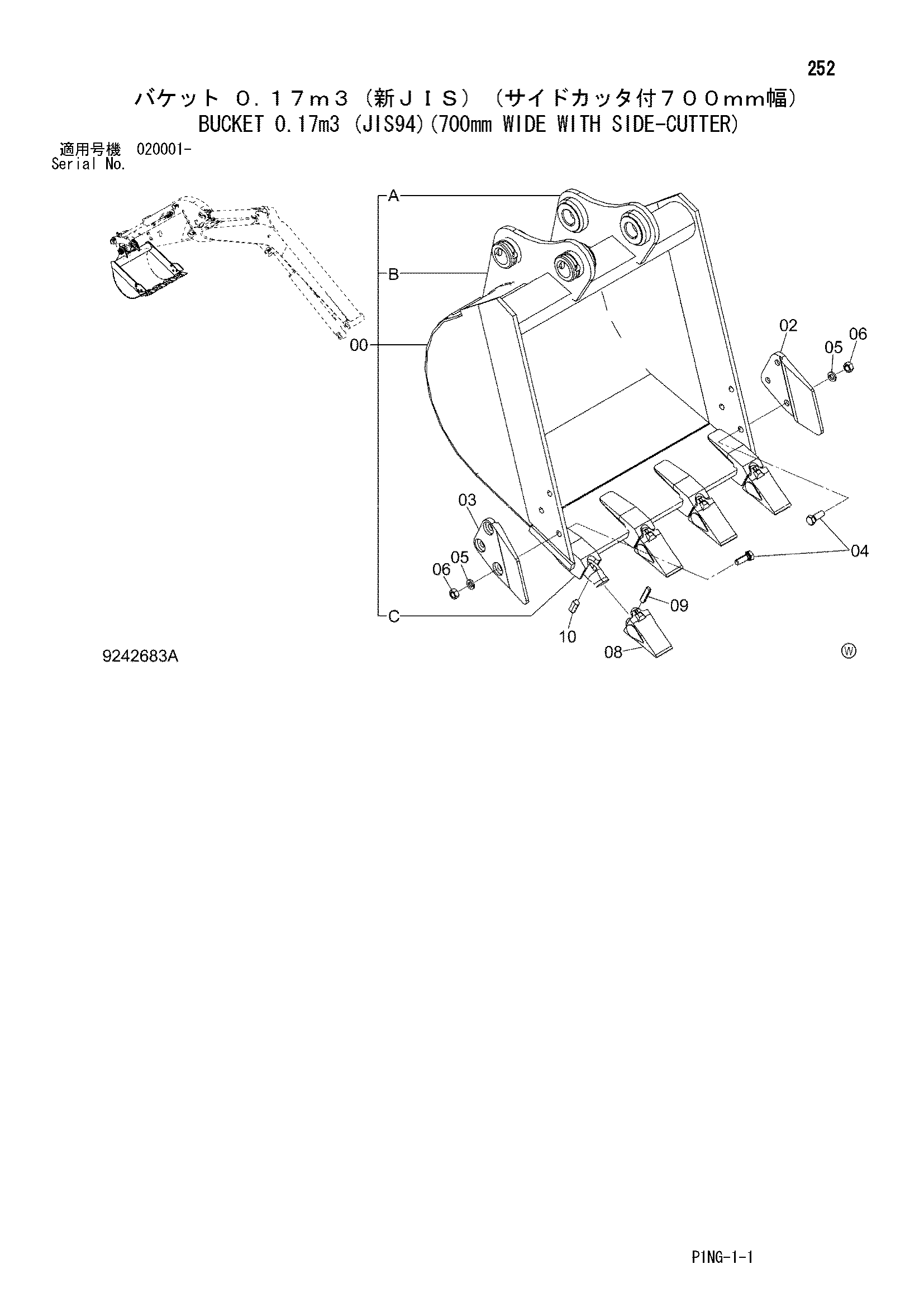

Заводская схема «Ковш 0.17m3 (JIS94)(700mm широкий с боковой резец)» для HITACHI ZX48U-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9242683 | Ковш в сборе | 1 | |
| 00 | 6023416 | Ковш | 1 |
| 00A | 8098966 | Кронштейн | 1 |
| 00B | 8062639 | Кронштейн | 1 |
| 00C | 4245518 | Адаптер | 4 |
| 02 | 4622021 | Боковой резец | 1 |
| 03 | 4626430 | Боковой резец | 1 |
| 04 | 4317650 | Болт | 6 |
| 05 | A590914 | Пружинная шайба | 6 |
| 06 | J951014 | Гайка | 6 |
| 08 | 4339865 | Наконечник | 4 |
| 09 | 4339868 | Стопорный палец | 4 |
| 10 | 4339867 | Резиновый фиксатор | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX48U-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
