Гусеничная рама — HITACHI ZX48U-3F

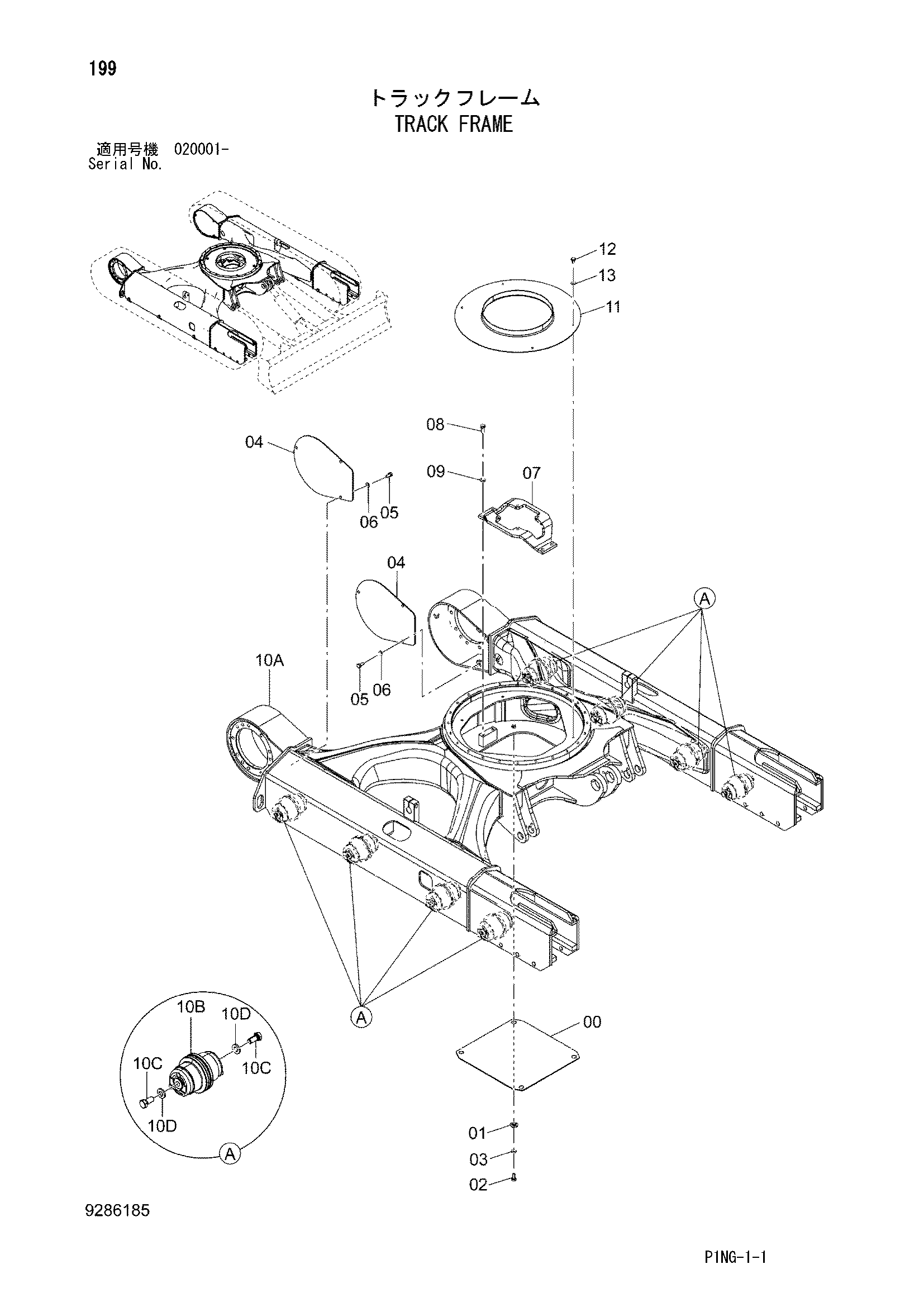

Заводская схема «Гусеничная рама» для HITACHI ZX48U-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4612962 | Крышка | 1 |
| 01 | 4618026 | Втулка | 4 |
| 02 | J921030 | Болт | 4 |
| 03 | J222010 | Шайба | 4 |
| 04 | 4679418 | Крышка | 2 |
| 05 | J921025 | Болт | 6 |
| 06 | J222010 | Шайба | 6 |
| 07 | 2052022 | Пластина | 1 |
| 08 | J921235 | Болт | 4 |
| 09 | J222012 | Шайба | 4 |
| 10 | 9286200 | Гусеничная рама | 1 |
| 10A | 5011763 | Гусеничная рама | 1 |
| 10B | 9239528 | Опорный каток | 8 |
| 10C | J921635 | Болт | 16 |
| 10D | J222016 | Шайба | 16 |
| 11 | 4687920 | Держатель | 1 |
| 12 | J901016 | Болт | 4 |
| 13 | J222010 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX48U-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
