Топливный впрыск клапан — HITACHI ZX48U-3F

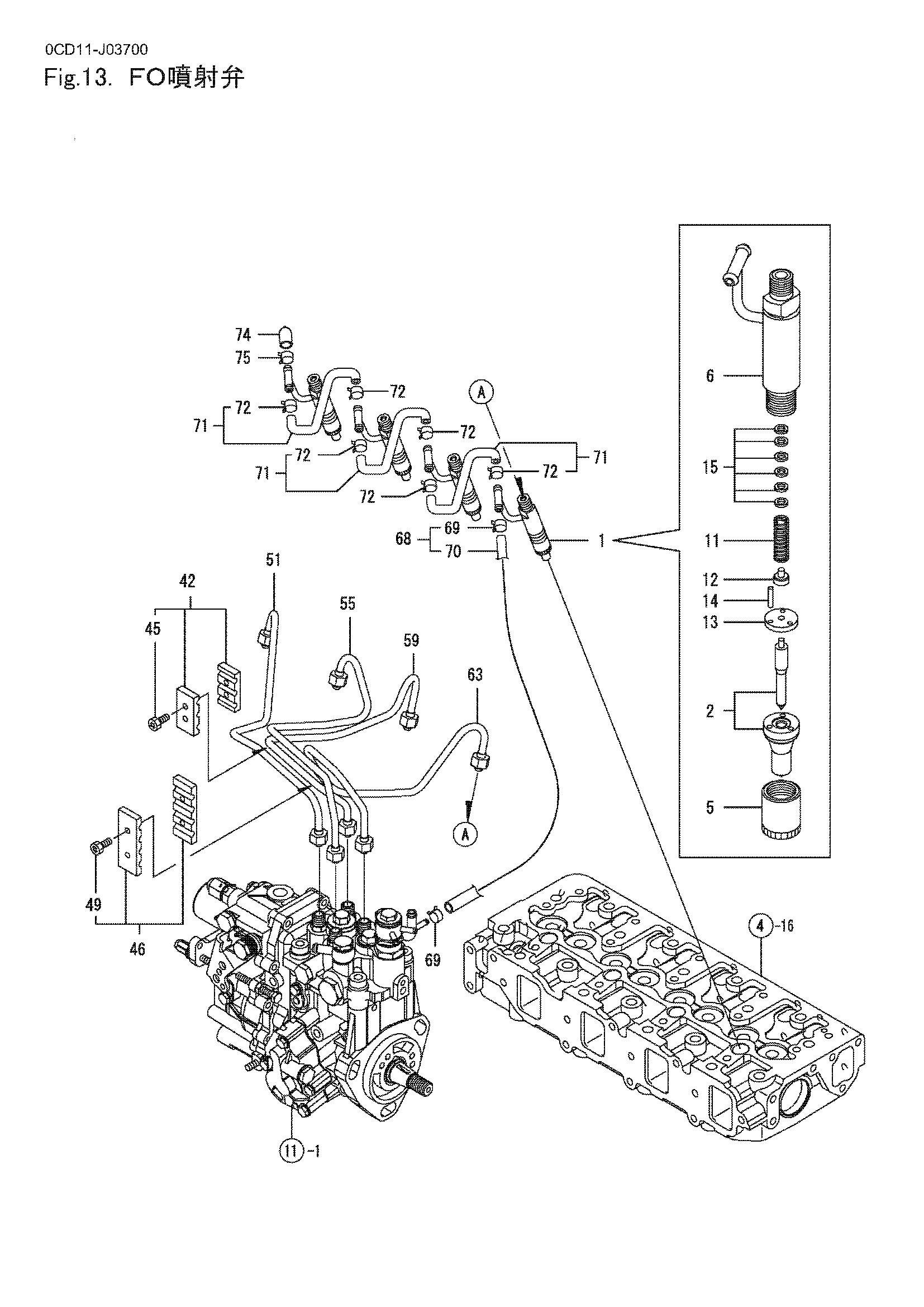

Заводская схема «Топливный впрыск клапан» для HITACHI ZX48U-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 729645-53100 | Клапан в сборе, впрыск | 4 |
| 2 | 129602-53001 | Клапан в сборе, впрыск | 4 |
| 5 | 114250-53080 | Гайка, корпус | 4 |
| 6 | 119802-53100 | Держатель в сборе, форсунка | 4 |
| 11 | 114250-53120 | Пружина, форсунка | 4 |
| 12 | 114250-53130 | Сиденье, пружина | 4 |
| 13 | 114250-53140 | Пластина, остановка | 4 |
| 14 | 114250-53210 | Палец | 8 |
| 15 | 119803-53400 | Регулировочная шайба комплект | 4 |
| 42 | 129150-59120 | Фиксатор, трубка | 1 |
| 45 | 129150-59131 | Болт M4X14, хекс.сккт. | 2 |
| 46 | 129550-59120 | Фиксатор, трубка | 1 |
| 49 | 129150-59131 | Болт M4X14, хекс.сккт. | 2 |
| 51 | 129601-59810 | Трубка в сборе, впрыск | 1 |
| 55 | 129601-59820 | Трубка в сборе, впрыск | 1 |
| 59 | 129601-59830 | Трубка в сборе, впрыск | 1 |
| 63 | 129601-59840 | Трубка в сборе, впрыск | 1 |
| 68 | 119802-59550 | Трубка в сборе, обратный | 1 |
| 69 | 124722-59050 | Зажим, шланг | 2 |
| 70 | 119802-59560 | Трубка, топливный обратный | 1 |
| 71 | 129486-59551 | Трубка в сборе, обратный | 3 |
| 72 | 124722-59050 | Зажим, шланг | 6 |
| 74 | 119593-59581 | Колпачок | 1 |
| 75 | 124060-77680 | Хомут 10 | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX48U-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
