Дополнительный трубопроводы (стрела)[EU] — HITACHI ZX48U-3F

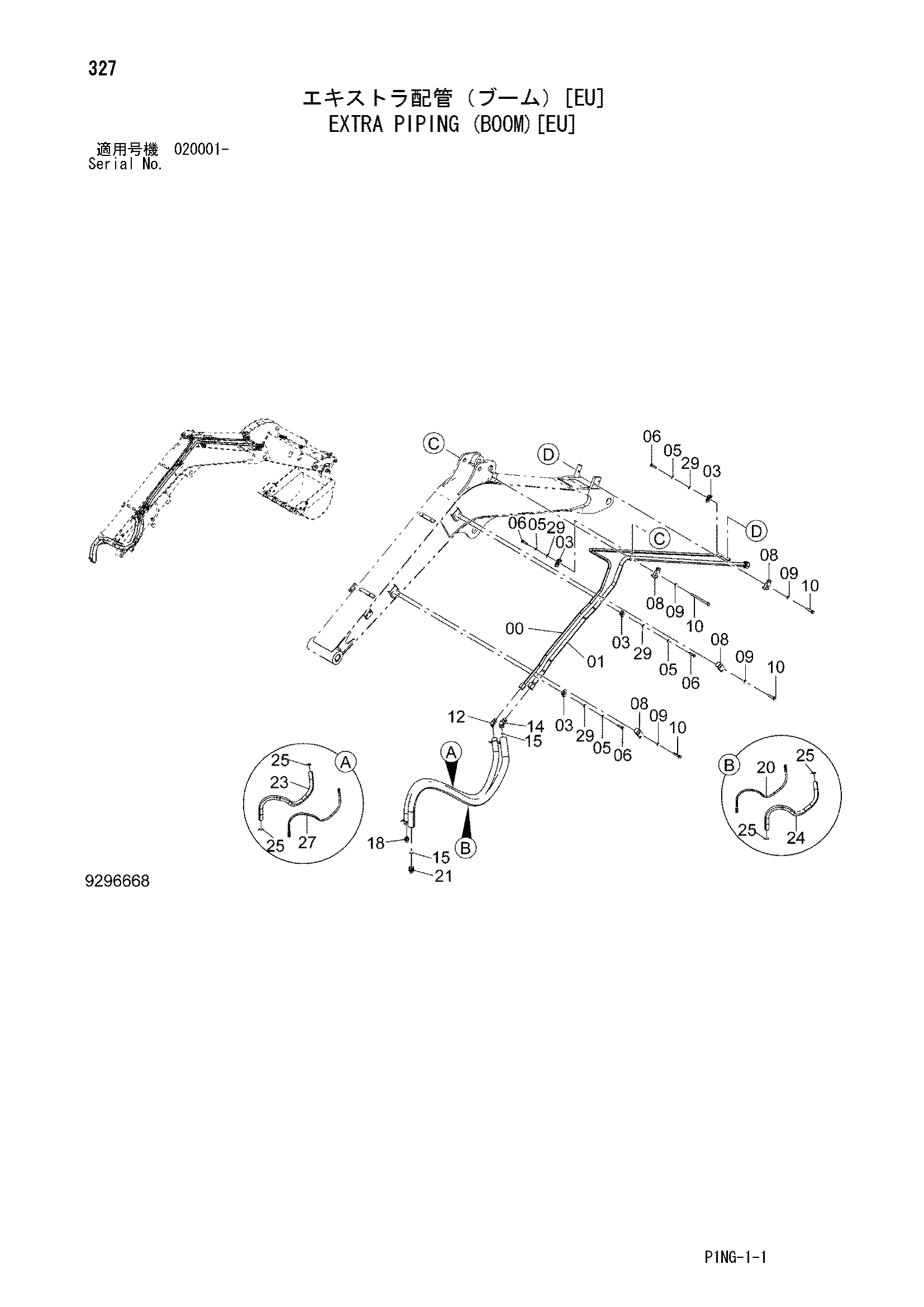

Заводская схема «Дополнительный трубопроводы (стрела)[EU]» для HITACHI ZX48U-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Дополнительный трубопроводы (стрела)[EU] HITACHI ZX48U-3F](/catalog-drawings/b2/b21605e5-1877-4924-8506-28d5452e53a7.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8098332 | Трубка | 1 |
| 01 | 8115839 | Трубка | 1 |
| 03 | 4190124 | Хомут трубки | 4 |
| 05 | A590910 | Пружинная шайба | 4 |
| 06 | J901045 | Болт | 4 |
| 08 | 4190126 | Хомут трубки | 4 |
| 09 | A590912 | Пружинная шайба | 4 |
| 10 | J901255 | Болт | 4 |
| 12 | A852244 | Угловой штуцер | 1 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | A853266 | Угловой штуцер | 1 |
| 14A | 4506424 | Уплотнительное кольцо | 1 |
| 15 | 4187308 | Уплотнительное кольцо | 2 |
| 18 | A852144 | Адаптер | 1 |
| 18A | 4506418 | Уплотнительное кольцо | 1 |
| 20 | 4690444 | Шланг | 1 |
| 21 | A853146 | Адаптер | 1 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 23 | 4629094 | Защита шланга | 1 |
| 24 | 4696291 | Защита шланга | 1 |
| 25 | 4326365 | Ленточный зажим | 4 |
| 27 | 4702364 | Шланг | 1 |
| 29 | J222010 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX48U-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
