Пилотные гидролинии (1-2) — HITACHI ZX48U-3

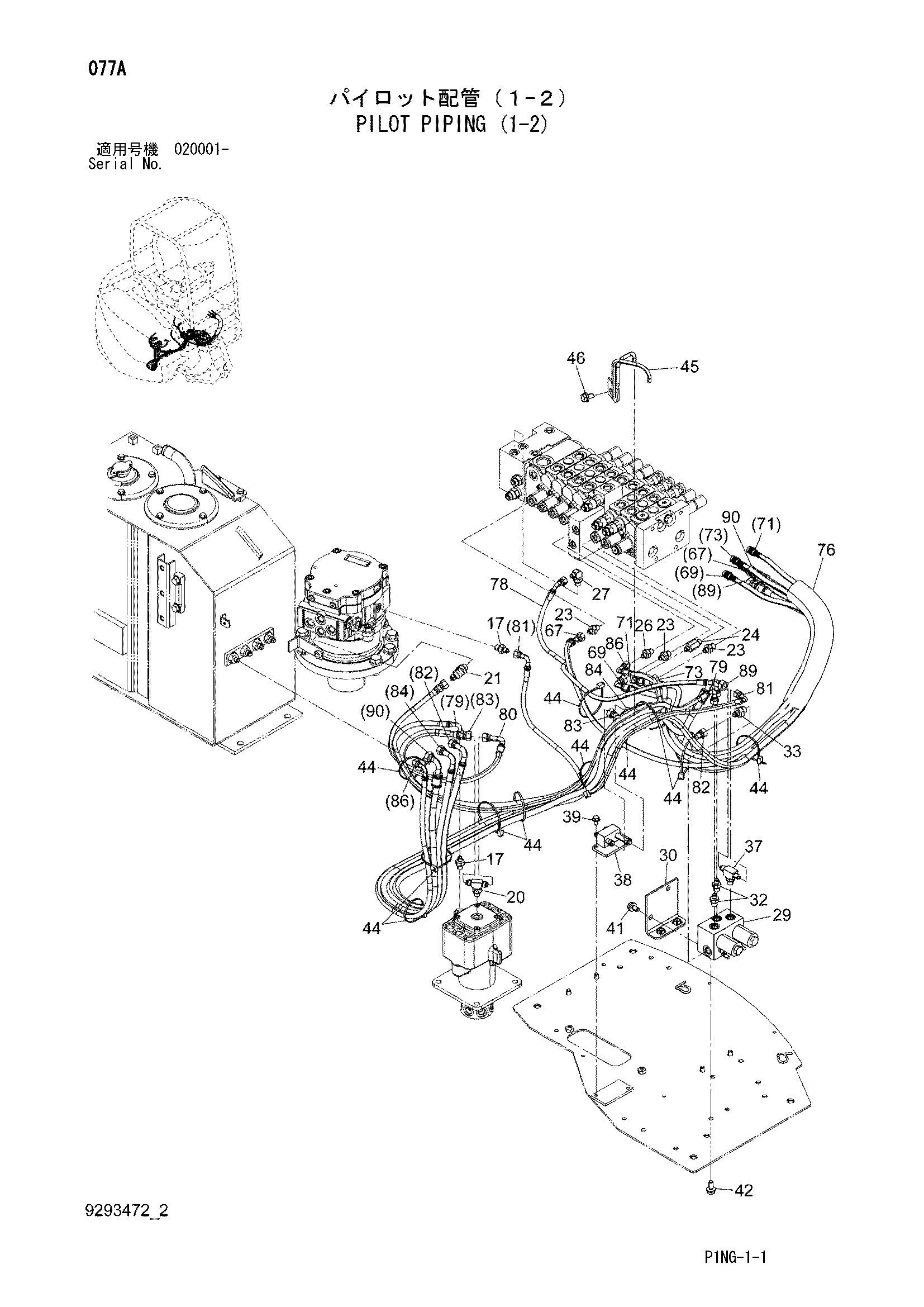

Заводская схема «Пилотные гидролинии (1-2)» для HITACHI ZX48U-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 17 | A852122 | Адаптер | 2 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 20 | A852523 | Тройник | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | A852233 | Угловой штуцер | 1 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | A852122 | Адаптер | 3 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4270517 | Адаптер | 1 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 26 | A852122 | Адаптер | 1 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 27 | A852322 | Угловой штуцер | 1 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 29 | 4607613 | Электромагнитный клапан | 1 |
| 30 | 9760775 | Кронштейн | 1 |
| 32 | A852122 | Адаптер | 2 |
| 32A | 957366 | Уплотнительное кольцо | 1 |
| 33 | A852133 | Адаптер | 1 |
| 33A | 4509180 | Уплотнительное кольцо | 1 |
| 37 | 4226388 | Тройник | 1 |
| 37A | 957366 | Уплотнительное кольцо | 1 |
| 38 | 4617354 | Коллектор | 1 |
| 39 | J260816 | Болт с шайбой | 2 |
| 39A | J900816 | Болт | 1 |
| 39B | A590108 | Плоская шайба | 1 |
| 41 | J271020 | Болт с шайбой | 2 |
| 41A | J901020 | Болт | 1 |
| 41B | J222010 | Шайба | 1 |
| 42 | J271025 | Болт с шайбой | 2 |
| 42A | J901025 | Болт | 1 |
| 42B | J222010 | Шайба | 1 |
| 44 | 4055312 | Ленточный зажим | 11 |
| 45 | 9762851 | Направляющая шланг | 1 |
| 46 | J271020 | Болт с шайбой | 1 |
| 46A | J901020 | Болт | 1 |
| 46B | J222010 | Шайба | 1 |
| 67 | 4655445 | Шланг | 1 |
| 69 | 4655441 | Шланг | 1 |
| 71 | 4655443 | Шланг | 1 |
| 73 | 4655439 | Шланг | 1 |
| 76 | 4376631 | Защитный кожух | 1 |
| 78 | 4657430 | Пластиковый шланг | 1 |
| 79 | 4657431 | Пластиковый шланг | 1 |
| 80 | 4657432 | Пластиковый шланг | 1 |
| 81 | 4657433 | Пластиковый шланг | 1 |
| 82 | 4657434 | Пластиковый шланг | 1 |
| 83 | 4657435 | Пластиковый шланг | 1 |
| 84 | 4657436 | Пластиковый шланг | 1 |
| 86 | 4657438 | Пластиковый шланг | 1 |
| 89 | 4658792 | Шланг | 1 |
| 90 | 4658793 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX48U-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
