Стрела детали — HITACHI ZX48U-3

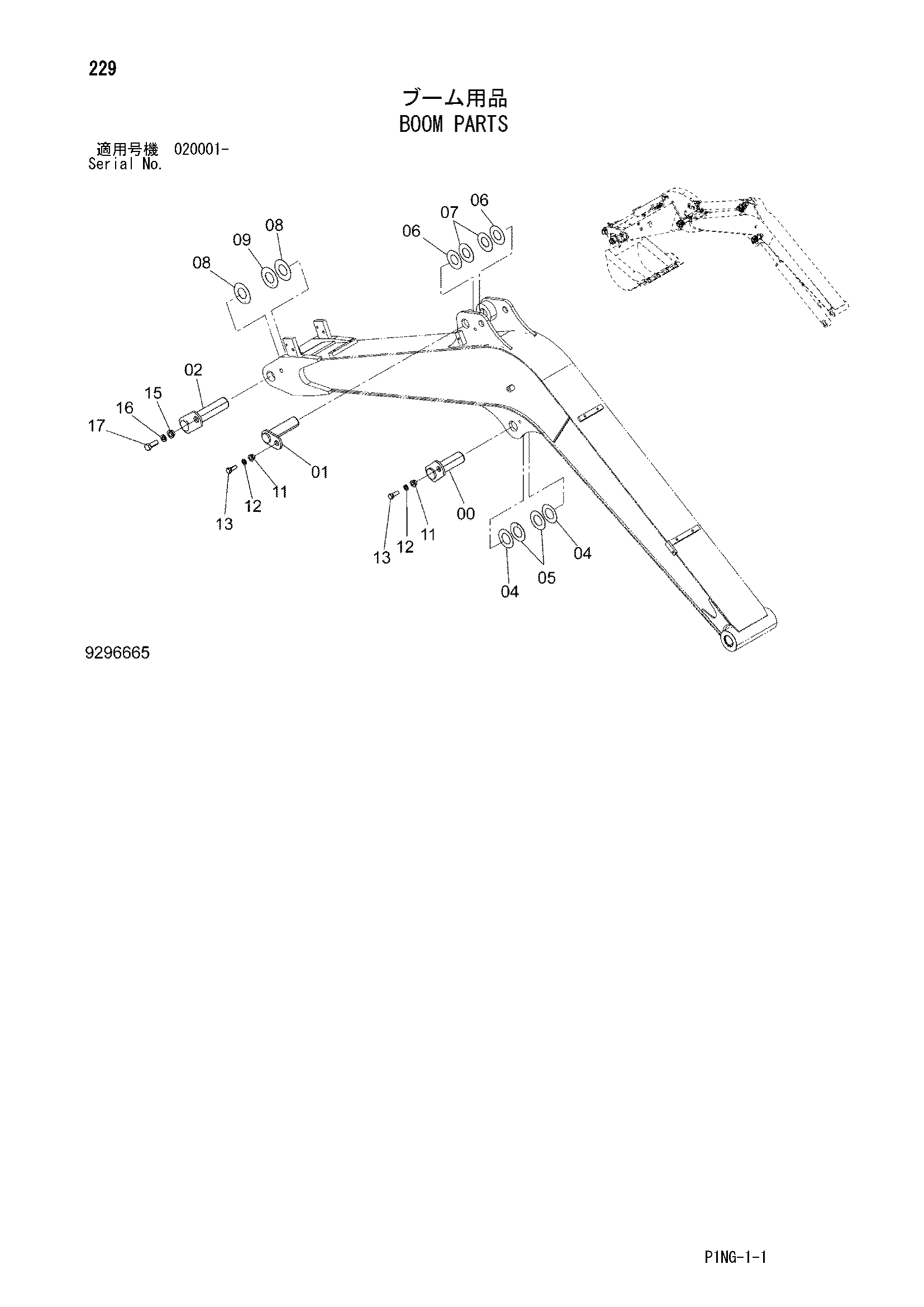

Заводская схема «Стрела детали» для HITACHI ZX48U-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9758097 | Палец | 1 |
| 01 | 9758099 | Палец | 1 |
| 02 | 9758098 | Палец | 1 |
| 04 | 4355653 | Регулировочная шайба 0.5mm | 2 |
| 05 | 4376366 | Регулировочная шайба 1.0mm | 2 |
| 06 | 4354256 | Регулировочная шайба 0.5mm | 2 |
| 07 | 4377449 | Упорная пластина | 2 |
| 08 | 4353803 | Регулировочная шайба 0.5mm | 2 |
| 09 | 4355599 | Регулировочная шайба 0.8mm | 1 |
| 11 | 4339355 | Втулка | 2 |
| 12 | A590914 | Пружинная шайба | 2 |
| 13 | J901440 | Болт | 2 |
| 15 | 4353804 | Втулка | 1 |
| 16 | J257218 | Пружинная шайба | 1 |
| 17 | J921850 | Болт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX48U-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
