Гидроцилиндр. поворот — HITACHI ZX48U-3

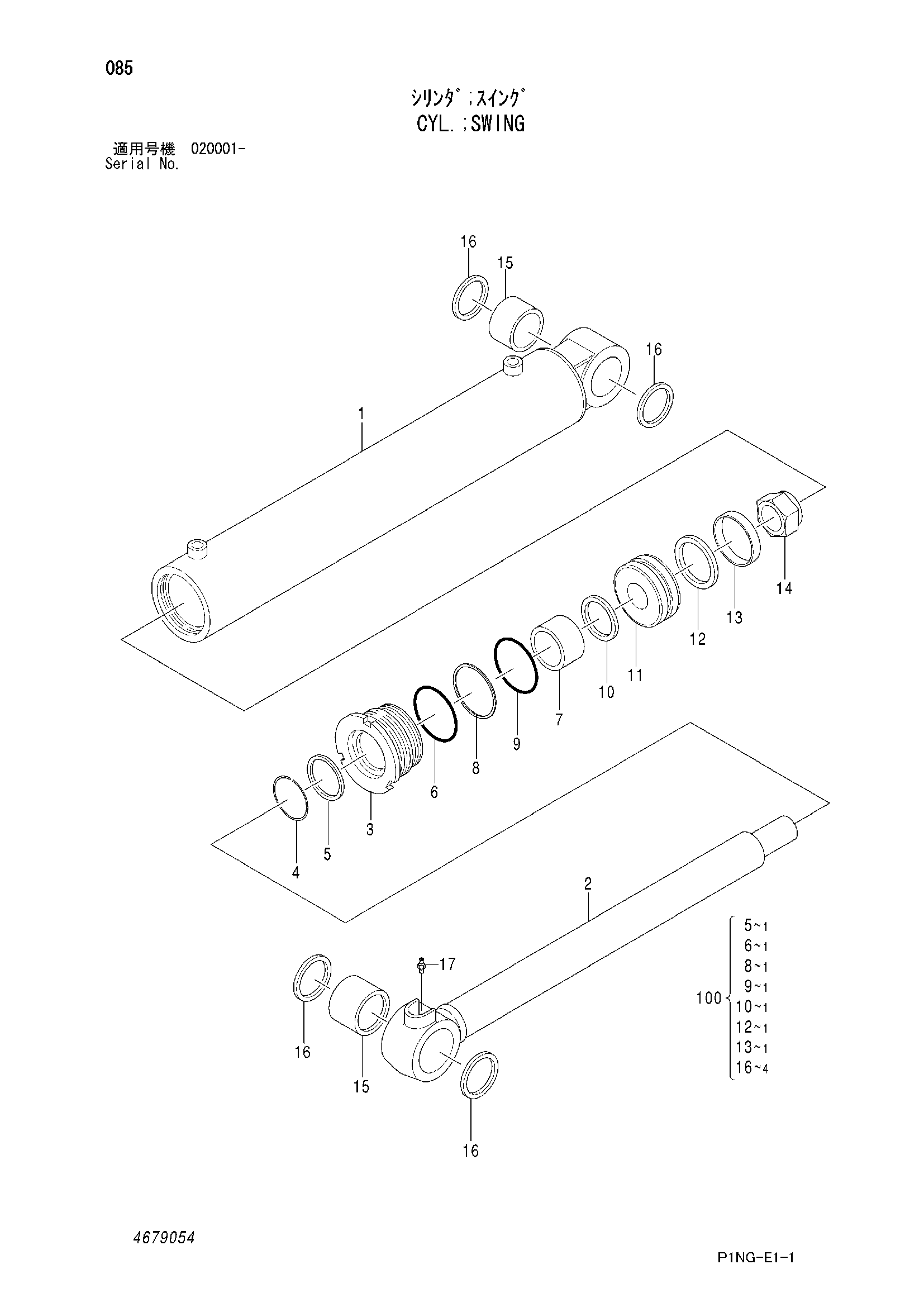

Заводская схема «Гидроцилиндр. поворот» для HITACHI ZX48U-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4679054 | Гидроцилиндр. поворот | 1 | |
| 1 | 4705267 | Гидроцилиндр | 1 |
| 2 | 4705268 | Шток | 1 |
| 3 | 4705269 | Головка гидроцилиндра | 1 |
| 4 | 4705270 | Кольцо | 1 |
| 5 | 4705271 | Пылезащитное уплотнение | 1 |
| 6 | A811090 | Уплотнительное кольцо | 1 |
| 7 | 4705272 | Втулка | 1 |
| 8 | 4705273 | Опорное кольцо | 1 |
| 9 | A811085 | Уплотнительное кольцо | 1 |
| 10 | 4705274 | Манжета | 1 |
| 11 | 4705275 | Поршень | 1 |
| 12 | 4705276 | Поршневое кольцо | 1 |
| 13 | 4705277 | Износостойкое кольцо | 1 |
| 14 | 4705278 | Гайка | 1 |
| 15 | 4353818 | Втулка | 2 |
| 16 | 4632381 | Пылезащитное уплотнение | 4 |
| 17 | 4694683 | Пресс-маслёнка | 1 |
| 100 | 4705345 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX48U-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
