Крышка (6)[JPN] — HITACHI ZX48U-3

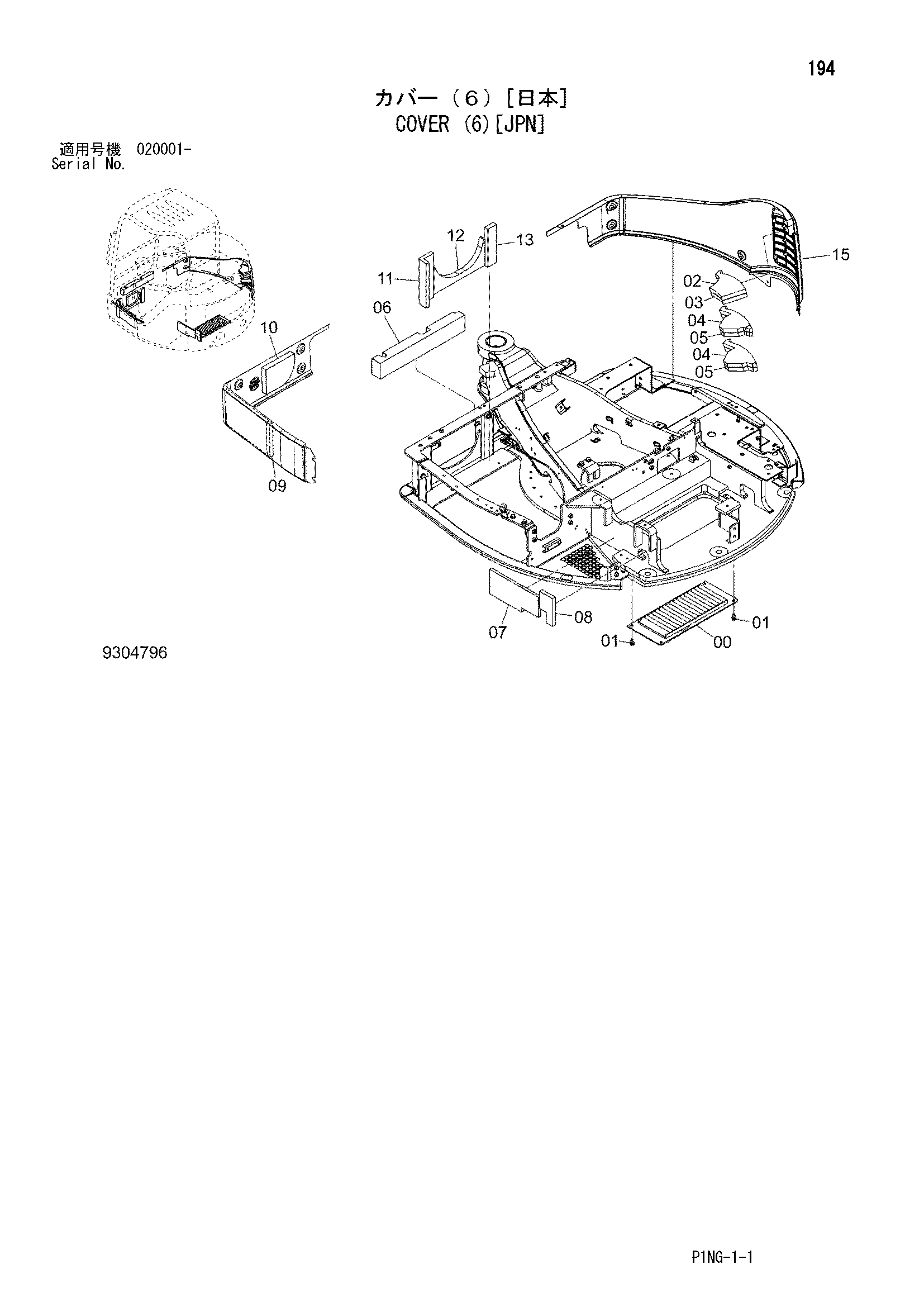

Заводская схема «Крышка (6)[JPN]» для HITACHI ZX48U-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Крышка (6)[JPN] HITACHI ZX48U-3](/catalog-drawings/b9/b952ce94-f8be-41fe-a804-1213ad6229bc.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7057167 | Крышка | 1 |
| 01 | J271025 | Болт с шайбой | 4 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | 4702277 | Резиновая прокладка | 1 |
| 03 | 4702278 | Резиновая прокладка | 1 |
| 04 | 4702279 | Резиновая прокладка | 2 |
| 05 | 4702280 | Резиновая прокладка | 2 |
| 06 | 4702739 | Резиновая прокладка | 1 |
| 07 | 4702740 | Резиновая прокладка | 1 |
| 08 | 4702741 | Резиновая прокладка | 1 |
| 09 | 4702742 | Резиновая прокладка | 1 |
| 10 | 4702743 | Резиновая прокладка | 1 |
| 11 | 4702744 | Резиновая прокладка | 1 |
| 12 | 4702745 | Резиновая прокладка | 1 |
| 13 | 4702746 | Резиновая прокладка | 1 |
| 15 | 6027408 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX48U-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
