Электрооборудование (1-1)<3> — HITACHI ZX48U-3

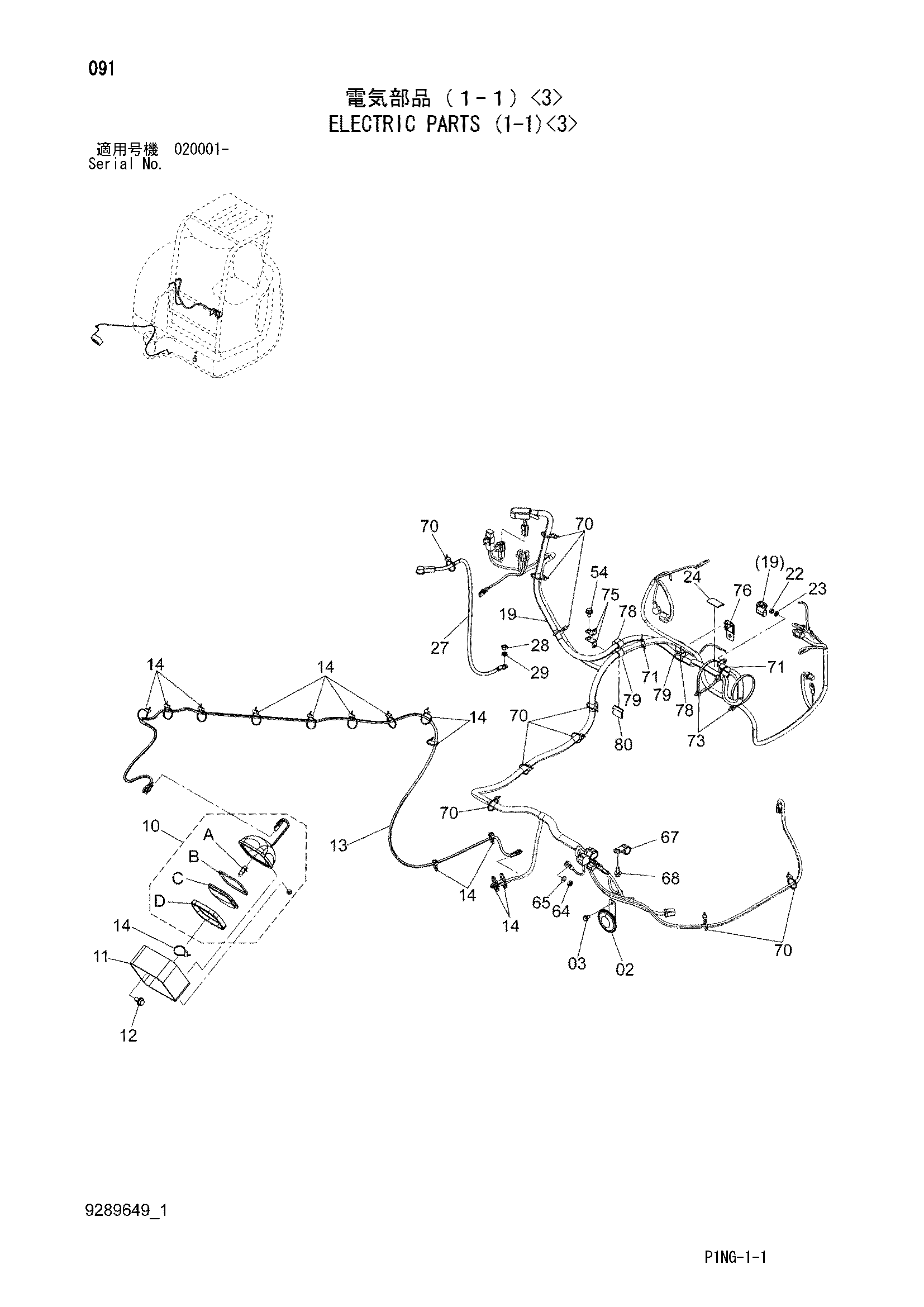

Заводская схема «Электрооборудование (1-1)<3>» для HITACHI ZX48U-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4608386 | Звуковой сигнал | 1 |
| 03 | J260816 | Болт с шайбой | 1 |
| 03A | J900816 | Болт | 1 |
| 03B | A590108 | Плоская шайба | 1 |
| 10 | 4608379 | Фара | 1 |
| 10A | 4375215 | Лампа | 1 |
| 10B | 4428123 | Прокладка | 1 |
| 10C | 4634053 | Рассеиватель | 1 |
| 10D | 4634054 | Обод | 1 |
| 11 | 4642075 | Защитный кожух | 1 |
| 12 | J271225 | Болт с шайбой | 1 |
| 12A | J901225 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 13 | 4632350 | Жгут проводов | 1 |
| 14 | 4055311 | Ленточный зажим | 14 |
| 19 | 4688728 | Трос батт. | 1 |
| 22 | M500807 | Гайка | 1 |
| 23 | A590908 | Пружинная шайба | 1 |
| 24 | 4466977 | Резиновая прокладка | 1 |
| 27 | 4683266 | Трос батт. | 1 |
| 28 | J950010 | Гайка | 1 |
| 29 | A590910 | Пружинная шайба | 1 |
| 54 | J271020 | Болт с шайбой | 1 |
| 54A | J901020 | Болт | 1 |
| 54B | J222010 | Шайба | 1 |
| 64 | J950010 | Гайка | 1 |
| 65 | A590910 | Пружинная шайба | 1 |
| 67 | 4190277 | Зажим | 1 |
| 68 | J271025 | Болт с шайбой | 1 |
| 68A | J901025 | Болт | 1 |
| 68B | J222010 | Шайба | 1 |
| 70 | 4055311 | Ленточный зажим | 10 |
| 71 | 4055312 | Ленточный зажим | 2 |
| 73 | 4323613 | Ленточный зажим | 2 |
| 75 | 4687871 | Кронштейн | 2 |
| 76 | 3114047 | Кронштейн | 1 |
| 78 | 4686459 | Хомут | 2 |
| 79 | 4686460 | Хомут | 2 |
| 80 | 4673315 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX48U-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
