Дополнительный трубопроводы (стрела) — HITACHI ZX48U-3

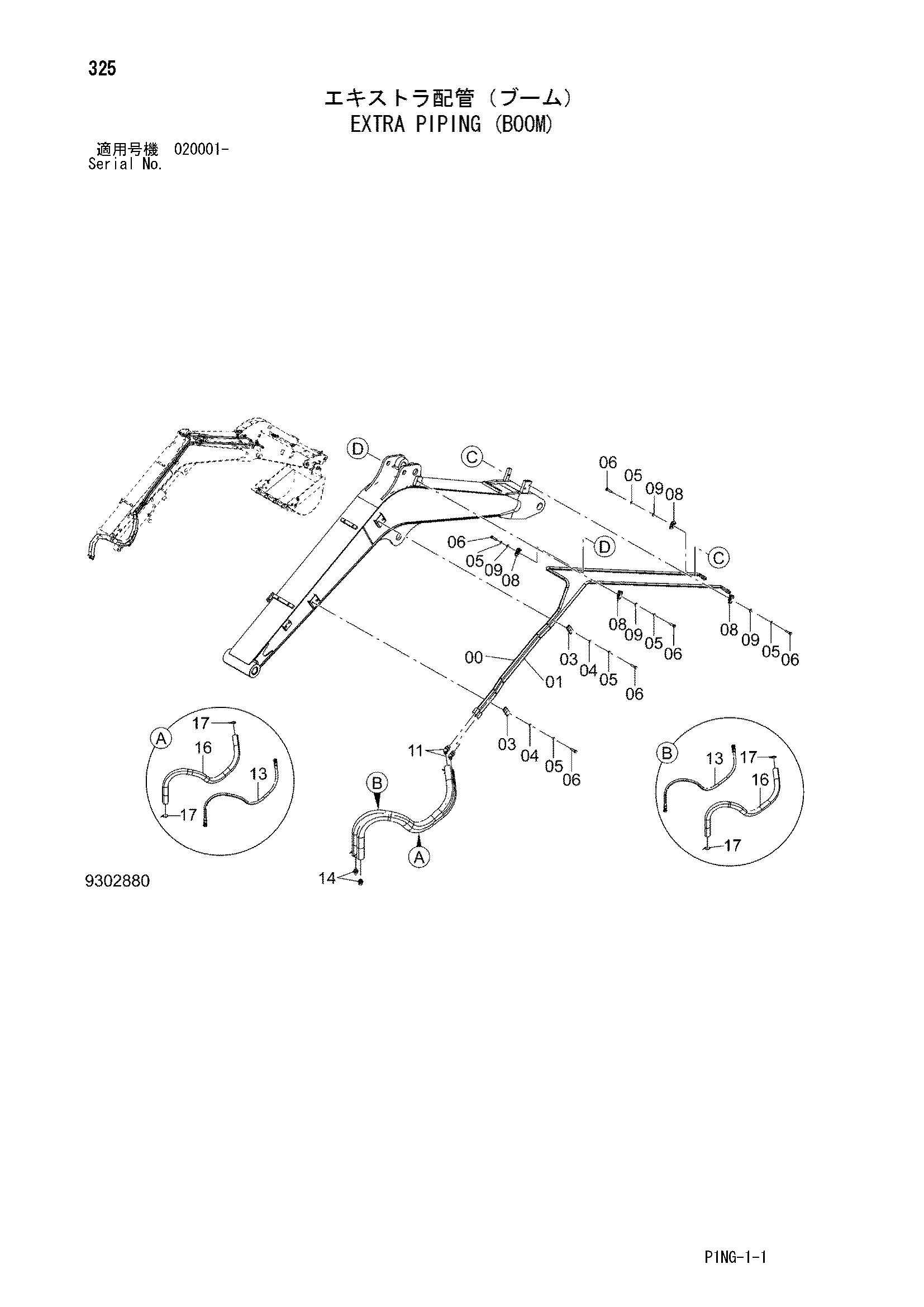

Заводская схема «Дополнительный трубопроводы (стрела)» для HITACHI ZX48U-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8098332 | Трубка | 1 |
| 01 | 8117712 | Трубка | 1 |
| 03 | 4189858 | Хомут трубки | 2 |
| 04 | A590110 | Плоская шайба | 2 |
| 05 | A590910 | Пружинная шайба | 6 |
| 06 | J901045 | Болт | 6 |
| 08 | 4190124 | Хомут трубки | 4 |
| 09 | J222010 | Шайба | 4 |
| 11 | A852244 | Угловой штуцер | 2 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 4702364 | Шланг | 2 |
| 14 | A852144 | Адаптер | 2 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | 4629094 | Защита шланга | 2 |
| 17 | 4326365 | Ленточный зажим | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX48U-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
