Гусеничная рама <H> — HITACHI ZX480MTH

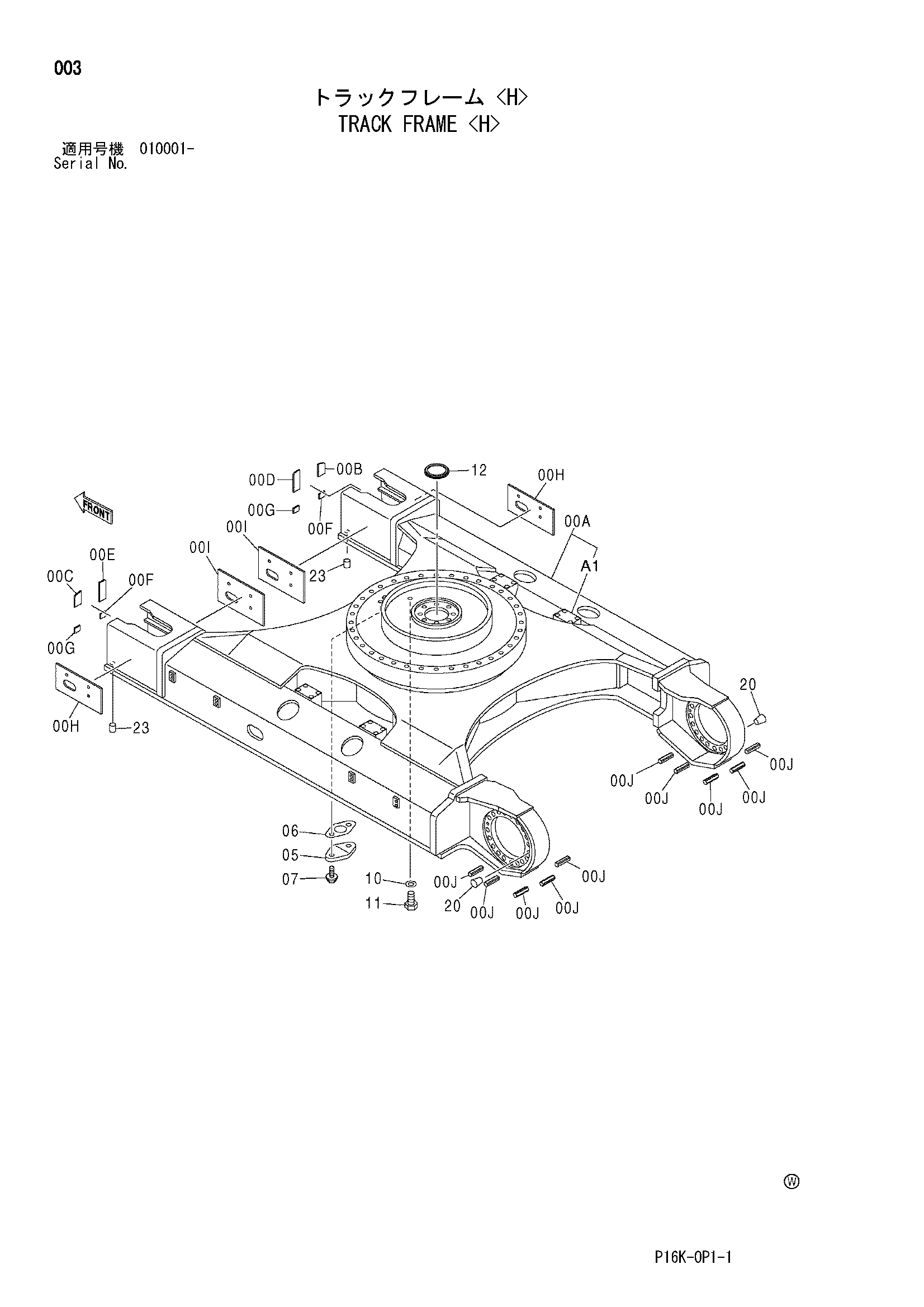

Заводская схема «Гусеничная рама <H>» для HITACHI ZX480MTH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A | 5006860 | Гусеничная рама | 1 |
| 00A1 | 4434006 | Кронштейн | 4 |
| 00B | 4610871 | Пластина | 1 |
| 00C | 4615164 | Пластина | 1 |
| 00D | 4615165 | Пластина | 1 |
| 00E | 4615166 | Пластина | 1 |
| 00F | 4615167 | Пластина | 2 |
| 00G | 4615168 | Пластина | 2 |
| 00H | 4488189 | Пластина | 2 |
| 00I | 4488190 | Пластина | 2 |
| 00J | 4615883 | Штанга | 10 |
| 05 | 4013896 | Крышка | 1 |
| 06 | 4244172 | Манжета | 1 |
| 07 | J011020 | Болт с шайбой | 2 |
| 07 | J271020 замена: J901020 | Болт с шайбой | 2 |
| 10 | A590116 | Плоская шайба | 1 |
| 11 | J901625 | Болт | 1 |
| 12 | 4610571 | Уплотнение | 1 |
| 20 | 431578 | Пробка | 4 |
| 23 | 431578 | Пробка | 16 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX480MTH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
