Кабина (1)<H, MTH> — HITACHI ZX480MTH

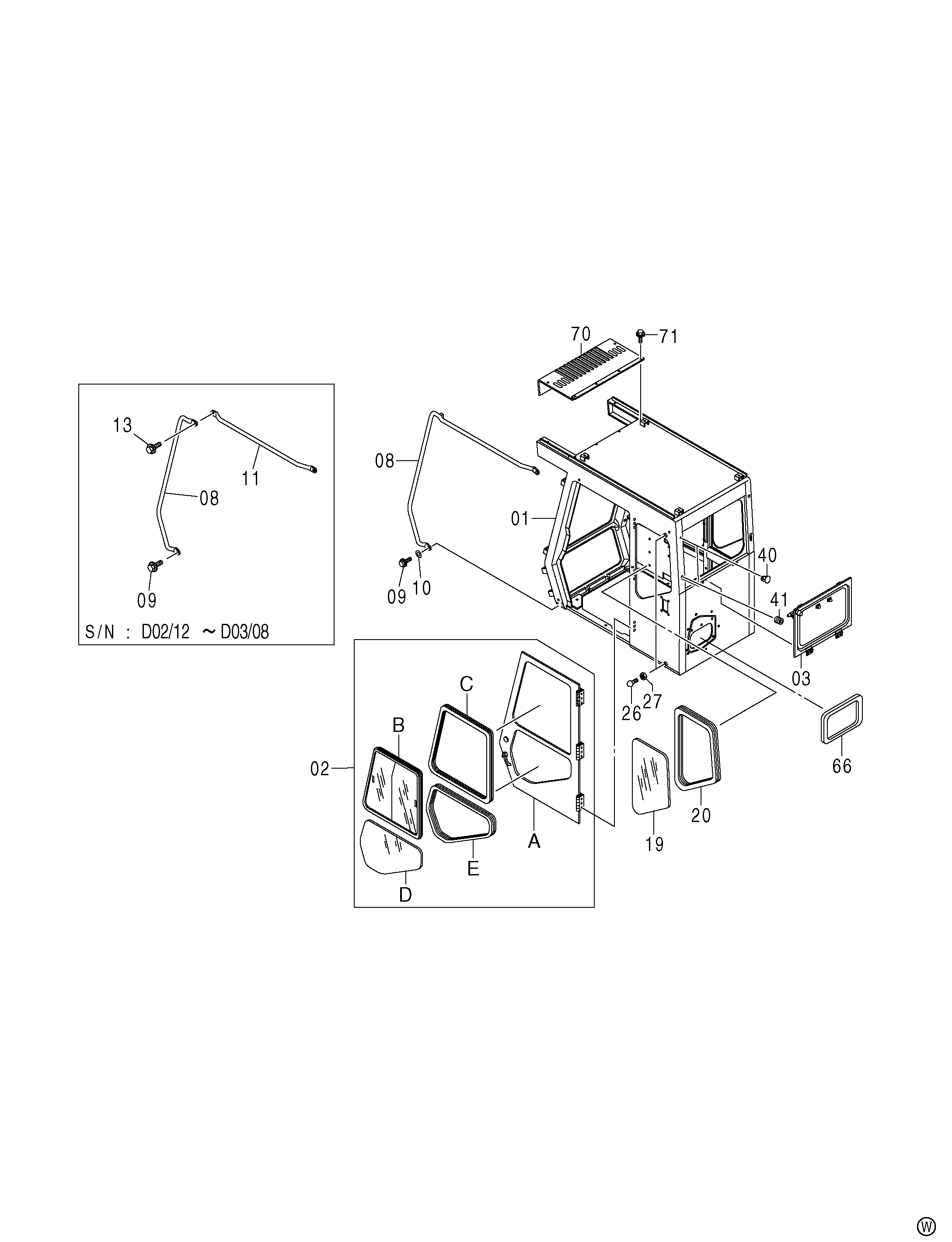

Заводская схема «Кабина (1)<H, MTH>» для HITACHI ZX480MTH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4473825 | Рама | 1 |
| 01 | 4613961 | Рама | 1 |
| 02 | 4474308 | Дверь | 1 |
| 02 | 4613971 | Дверь | 1 |
| 02A | 4474295 | Дверь | 1 |
| 02A | 4613964 | Дверь | 1 |
| 02B | 4474474 замена: 4474248 | Сасх <H, MTH> | 1 |
| 02B | 4474248 | Сасх <H, MTH> | 1 |
| 02B | 4613462 | Сасх <H, MTH> | 1 |
| 02C | 4471306 | Резиновая прокладка | 1 |
| 02C | 4474306 | Резиновая прокладка | 1 |
| 02D | 4464609 | Стекло | 1 |
| 02D | 4613967 | Стекло | 1 |
| 02E | 4464599 | Резиновая прокладка | 1 |
| 02E | 4613968 | Резиновая прокладка | 1 |
| 03 | 4474289 | Задний окно <H, MTH> | 1 |
| 03 | 4610287 | Задний окно <H, MTH> | 1 |
| 08 | 4612010 замена: 4467014 | Поручень | 1 |
| 08 | 4467014 | Поручень | 1 |
| 09 | J011035 | Болт с шайбой | 3 |
| 09 | J011035 | Болт с шайбой | 2 |
| 09 | J271035 замена: J901035 | Болт с шайбой | 2 |
| 09 | J271035 замена: J901035 | Болт с шайбой | 3 |
| 10 | 4255309 | Плоская шайба | 3 |
| 11 | 4612009 замена: 4467014 | Поручень | 1 |
| 13 | 4473852 | Болт с шайбой | 1 |
| 19 | 4387922 | Стекло | 1 |
| 19 | 4613981 | Стекло | 1 |
| 20 | 4387925 | Резиновая прокладка | 1 |
| 26 | 4204586 | Ограничитель | 2 |
| 26 | 4607408 | Ограничитель | 2 |
| 27 | 4341450 | Гайка | 2 |
| 40 | 4374624 | Зажим | 2 |
| 41 | 4266963 | Резиновая втулка | 1 |
| 66 | 4453667 | Резиновая прокладка | 1 |
| 70 | 4474315 | Крышка | 1 |
| 70 | 4612777 | Крышка | 1 |
| 71 | J021025 | Болт с шайбой | 6 |
| 71 | J271025 замена: J901025 | Болт с шайбой | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX480MTH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
