Крышка (3-3)<460> — HITACHI ZX480MTH

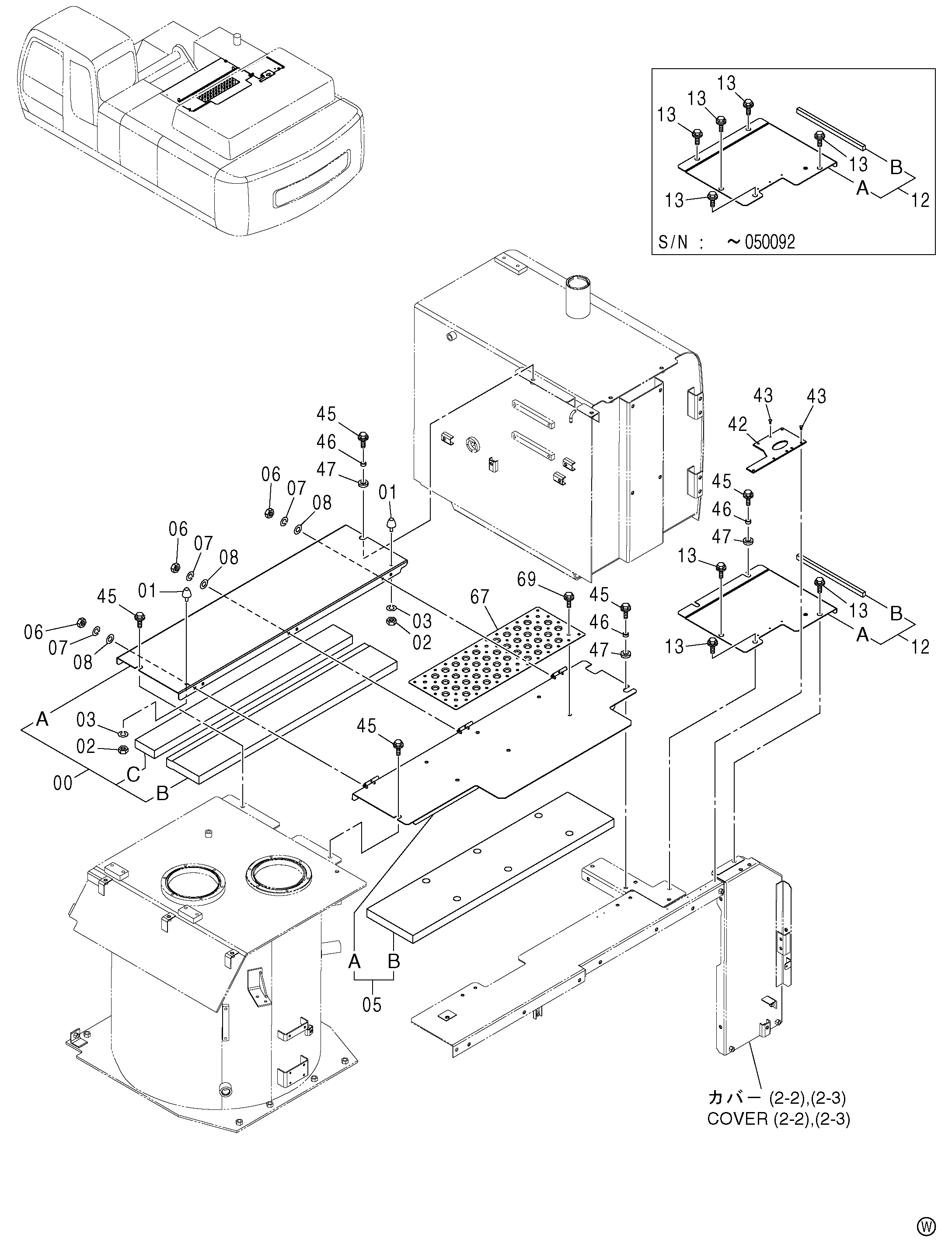

Заводская схема «Крышка (3-3)<460>» для HITACHI ZX480MTH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7039523 | Крышка в сборе | 1 |
| 00A | 7039331 | Крышка | 1 |
| 00B | 4430433 | Резиновая прокладка | 1 |
| 00C | 4434411 | Резиновая прокладка | 1 |
| 01 | 4204586 | Ограничитель | 2 |
| 02 | J950010 | Гайка | 2 |
| 03 | A590910 | Пружинная шайба | 2 |
| 05 | 7044443 | Крышка в сборе | 1 |
| 05A | 7044442 | Крышка | 1 |
| 05B | 4604243 | Резиновая прокладка | 1 |
| 06 | M500807 | Гайка | 6 |
| 07 | A590908 | Пружинная шайба | 6 |
| 08 | A590108 | Плоская шайба | 6 |
| 12 | 8092501 замена: 8100439 | Крышка в сборе | 1 |
| 12 | 8100439 | Крышка в сборе | 1 |
| 12A | 8092500 | Крышка | 1 |
| 12A | 8100440 | Крышка | 1 |
| 12B | 4604214 | Резиновая прокладка | 1 |
| 13 | J281230 замена: J901230 | Болт с шайбой | 5 |
| 13 | J281230 замена: J901230 | Болт с шайбой | 3 |
| 42 | 4445511 | Резиновая прокладка | 1 |
| 43 | 4425573 | Зажим | 8 |
| 45 | J281235 замена: J901235 | Болт с шайбой | 4 |
| 45 | J281235 замена: J901235 | Болт с шайбой | 6 |
| 46 | 4435575 | Проставка | 2 |
| 46 | 4435575 | Проставка | 4 |
| 47 | 4456191 | Резиновая прокладка | 2 |
| 47 | 4456191 | Резиновая прокладка | 4 |
| 67 | 3091338 | Крышка | 1 |
| 69 | J271030 | Болт с шайбой | 6 |
| 69A | J901030 | Болт | 1 |
| 69B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX480MTH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
