Кабина (3)<H, MTH> — HITACHI ZX480MTH

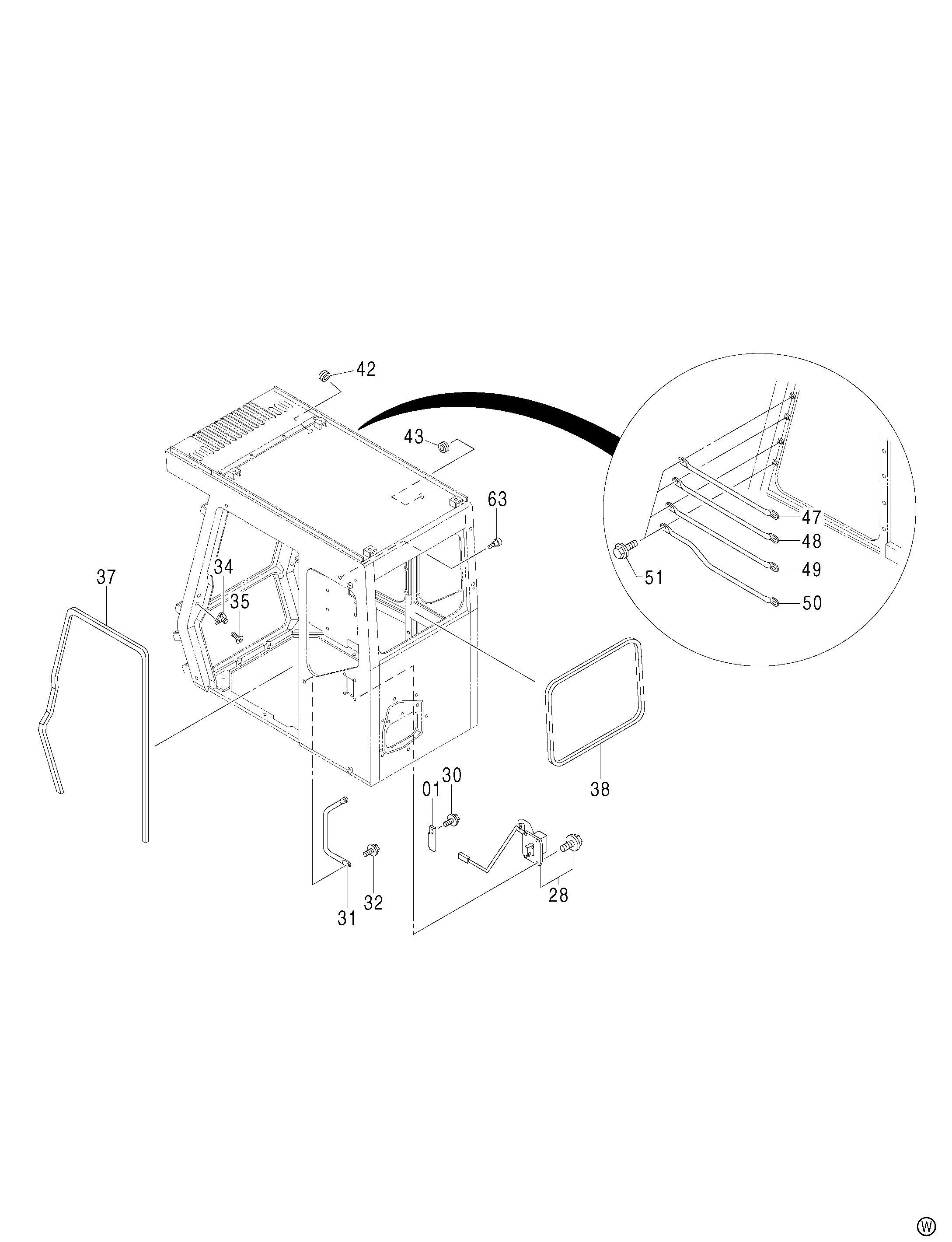

Заводская схема «Кабина (3)<H, MTH>» для HITACHI ZX480MTH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4420540 | Направляющая | 1 |
| 28 | 4476874 | Дверь защёлка <H, MTH> | 1 |
| 30 | J020816 | Болт с шайбой | 1 |
| 30 | J260816 замена: J900816 | Болт с шайбой | 1 |
| 31 | 4222359 | Поручень | 1 |
| 32 | J021030 | Болт с шайбой | 2 |
| 32 | J271030 замена: J901030 | Болт с шайбой | 2 |
| 34 | 4128473 | Ответная планка | 1 |
| 35 | 4320163 | Болт с шайбой | 2 |
| 37 | 4411588 | Резиновая прокладка | 1 |
| 38 | 4412124 | Резиновая прокладка | 1 |
| 42 | 4385954 | Резиновая втулка | 1 |
| 43 | 4476843 | Резиновая втулка | 1 |
| 47 | 4476862 | Защитный кожух | 1 |
| 48 | 4476863 | Защитный кожух | 1 |
| 49 | 4476867 | Защитный кожух | 1 |
| 50 | 4476868 | Защитный кожух | 1 |
| 51 | J020816 | Болт с шайбой | 8 |
| 51 | J260816 замена: J900816 | Болт с шайбой | 8 |
| 63 | 4386413 | Крюк | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX480MTH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
