Гидромотор (2/2) — HITACHI ZX480MTH

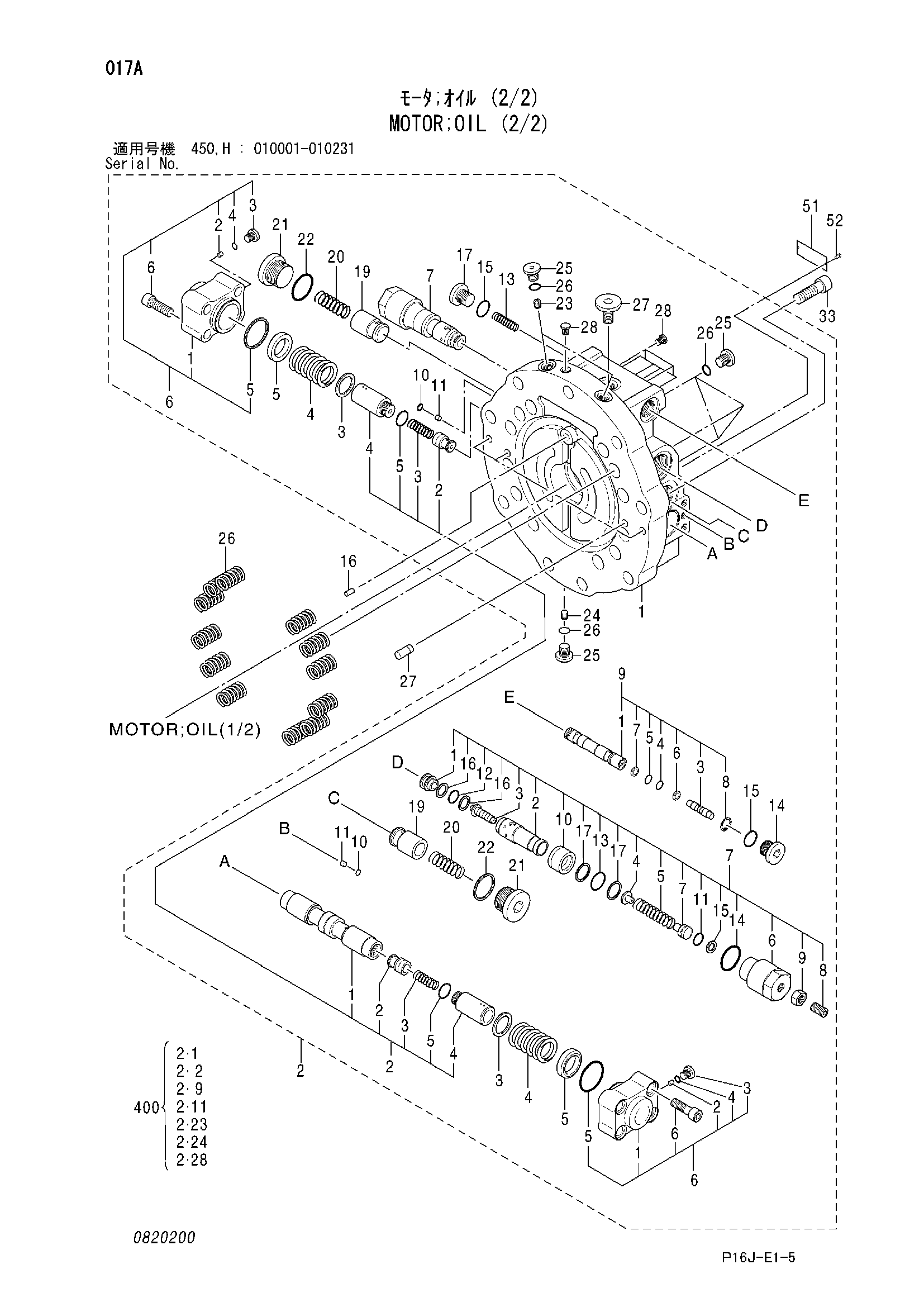

Заводская схема «Гидромотор (2/2)» для HITACHI ZX480MTH. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4431549	Гидромотор (2/2)	1
2-3	0163601	Седло пружины	2
2-4	0420002	Пружина	2
2-5	0809601	Седло пружины	2
2-6	0820201	Колпачок в сборе	2
2-6-1	0820206	Колпачок	1
2-6-2	0820207	Установочный винт	1
2-6-3	0647006	Пробка	1
2-6-4	0820208	Уплотнительное кольцо	1
2-6-5	0820209	Уплотнительное кольцо	1
2-6-6	0251320	Болт с внутренним шестигранником	4
2-7	0820202	Предохранительный клапан в сборе	2
2-10	4506407	Уплотнительное кольцо	2
2-13	0820203	Пружина	1
2-14	0671002	Пробка	1
2-15	4506418	Уплотнительное кольцо	2
2-17	0820204	Пробка	1
2-19	0352304	Обратный клапан	2
2-20	0352305	Пружина	2
2-21	0352306	Пробка	2
2-22	4506429	Уплотнительное кольцо	2
2-25	0436608	Пробка	6
2-26	957366	Уплотнительное кольцо	6
16	0682803	Палец	1
26	0809604	Пружина	10
27	0251319	Палец	4
33	0168008	Болт с внутренним шестигранником	9
400	0820205	Пластина в сборе	1

Для точного подбора сообщите каталожный номер, модель HITACHI ZX480MTH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
