Вспомогательный трубопроводы (BE стрела) — HITACHI ZX480MTH

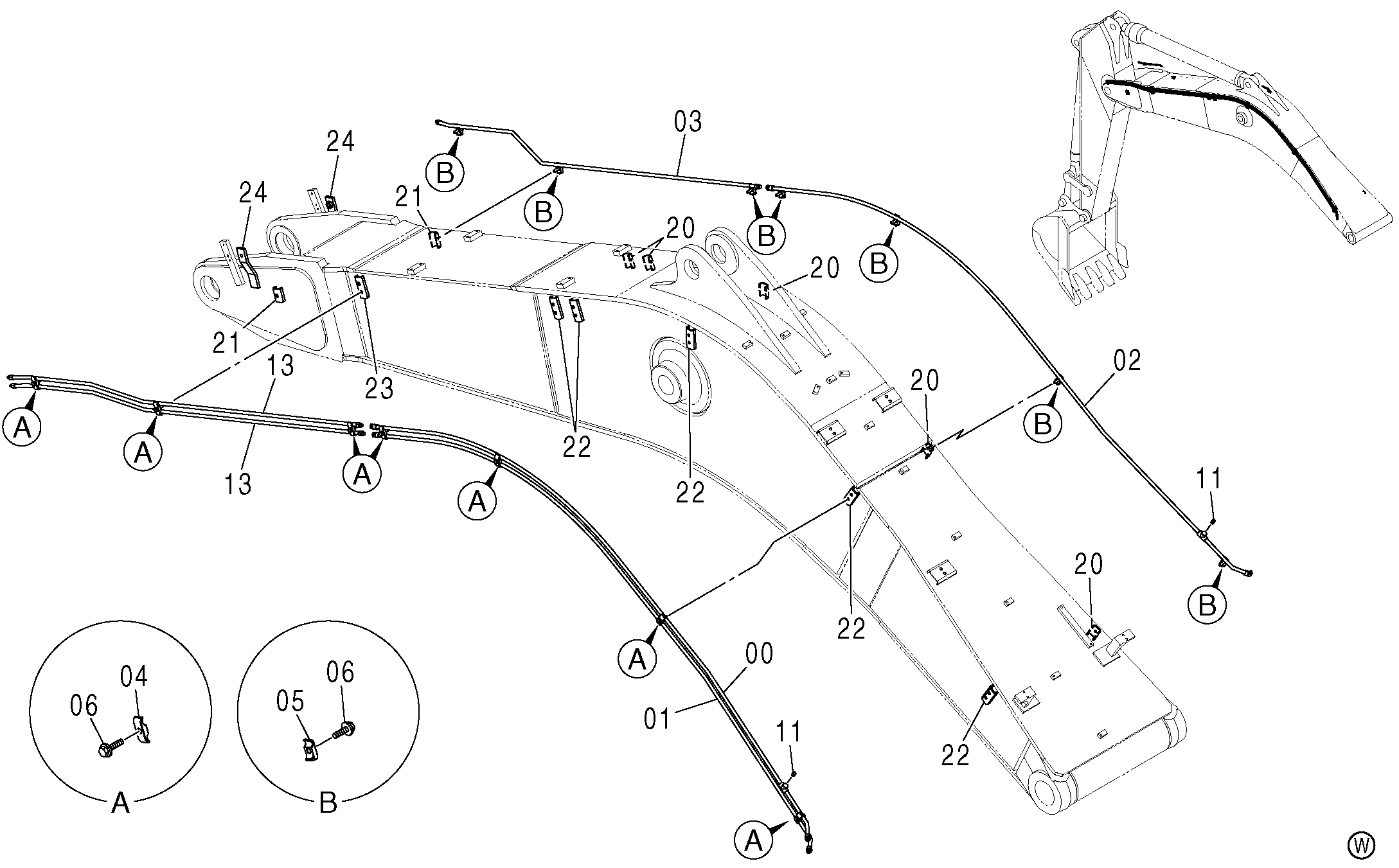

Заводская схема «Вспомогательный трубопроводы (BE стрела)» для HITACHI ZX480MTH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8093706 | Трубка | 1 |
| 01 | 8093707 | Трубка | 1 |
| 02 | 8093708 | Трубка | 1 |
| 03 | 8093709 | Трубка | 1 |
| 04 | 4189858 | Хомут трубки | 7 |
| 05 | 4190124 | Хомут трубки | 7 |
| 06 | J271250 | Болт с шайбой | 14 |
| 06A | J901250 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 11 | 94-2023 | Пробка | 2 |
| 13 | 8095338 | Трубка | 2 |
| 20 | 9749939 | Седло винта | 5 |
| 21 | 9752934 | Седло винта | 2 |
| 22 | 9760314 | Седло винта | 5 |
| 23 | 9761442 | Седло винта | 1 |
| 24 | 9752908 | Кронштейн | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX480MTH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
