Гидробак — HITACHI ZX480MTH

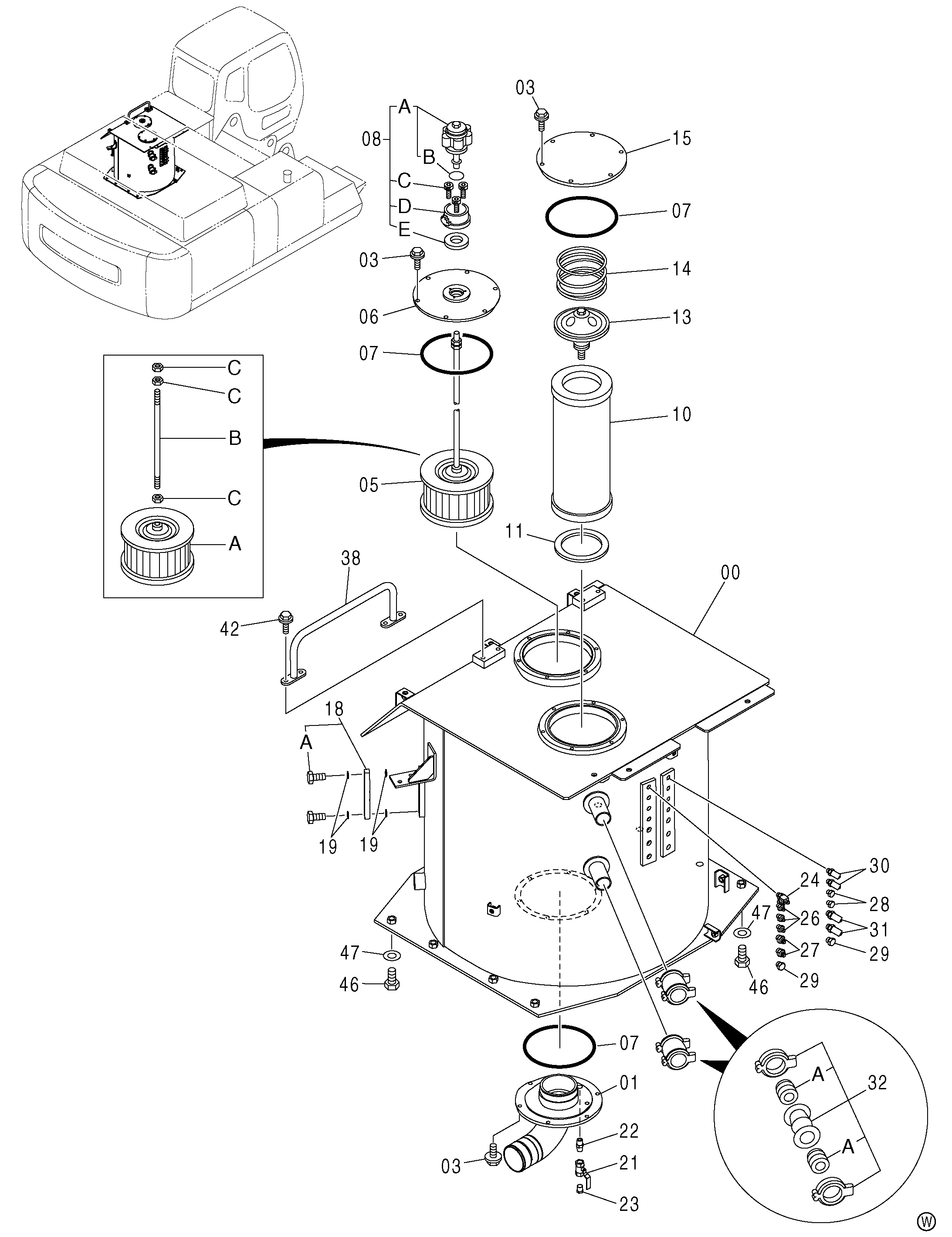

Заводская схема «Гидробак» для HITACHI ZX480MTH. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	5007378	Гидробак	1
01	7024027	Трубка	1
03	J011025	Болт с шайбой	18
03	J271025 замена: J901025	Болт с шайбой	18
05	4419225	Всасывающий фильтр	1
05A	4333464	Сетчатый фильтр	1
05B	4349173	Шток	1
05C	J950010	Гайка	3
06	8050201	Крышка	1
07	A810220	Уплотнительное кольцо	3
08	4178684	Сапун	1
08A	4222874	Фильтр	1
08B	953612	Уплотнительное кольцо	1
08C	M340516	Болт с внутренним шестигранником	3
08D	4222875	Корпус	1
08E	4222876	Манжета	1
10	4287634	Фильтрующий элемент	1
11	4250293	Резиновая прокладка	1
13	4271000	Клапан	1
14	4271001	Пружина	1
15	3054856	Крышка	1
18	8053499	Указатель уровня	1
18A	4100967	Болт	2
19	449558	Уплотнительная шайба	4
21	4209782	Шаровой клапан	1
22	94-1702	Адаптер	1
23	447483	Пробка	1
24	A852422	Тройник	1
24A	957366	Уплотнительное кольцо	1
26	A852122	Адаптер	3
26A	957366	Уплотнительное кольцо	1
27	A852133	Адаптер	2
27A	4509180	Уплотнительное кольцо	1
28	A885002	Пробка	2
28A	957366	Уплотнительное кольцо	1
29	A885003	Пробка	2
29A	4509180	Уплотнительное кольцо	1
30	A852322	Угловой штуцер	2
30A	957366	Уплотнительное кольцо	1
31	A852333	Угловой штуцер	2
31A	4509180	Уплотнительное кольцо	1
32	4067834	Муфта	2
32A	4196260	Уплотнение кольцо	2
38	9756927	Поручень	1
42	J021235	Болт с шайбой	4
42	J271230 замена: J901230	Болт с шайбой	4
46	J901640	Болт	8
47	4114405	Шайба	8

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX480MTH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
