033: Вентилятор и ремень вентилятора — HITACHI ZX480MTH

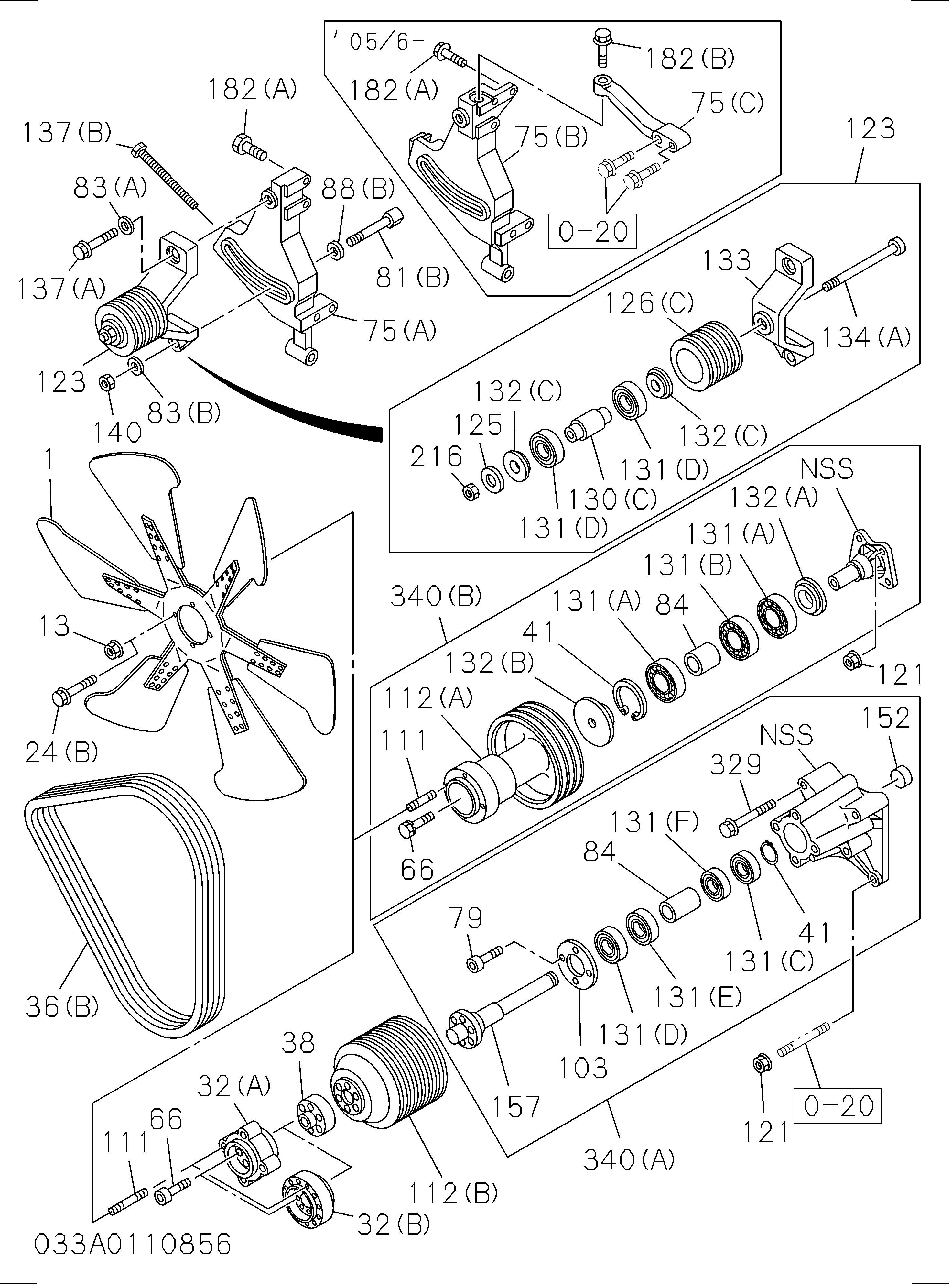

Заводская схема «033: Вентилятор и ремень вентилятора» для HITACHI ZX480MTH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 1136603321 | Вентилятор охлаждение | 1 |
| 013 | 0911501100 | Гайка охлаждение вентилятор | 4 |
| 013 | 0911801100 | Гайка охлаждение вентилятор | 4 |
| 021(A) | 1215514850 | Направляющая вентилятор | 1 |
| 021(B) | 1215514861 | Направляющая вентилятор | 1 |
| 024(A) | 0286810250 | Болт вентилятор | 3 |
| 024(A) | 0286510250 | Болт вентилятор | 3 |
| 036(A) | 1136714730 | Ремень охлаждение вентилятор | 1 |
| 041 | 9091805720 | Кольцо стопорный | 1 |
| 041 | 0918007720 | Кольцо стопорный | 1 |
| 066 | 0287812300 | Болт шкив | 1 |
| 066 | 0287512300 | Болт шкив | 1 |
| 069 | 9091605100 | Шайба PL, ADJ пластина, генератор | 1 |
| 080(A) | 1136742840 | Пластина ADJ | 1 |
| 081(A) | 1136741600 | Деталь слидинг | 1 |
| 082 | 0911501120 | Гайка ADJ пластина | 1 |
| 082 | 0911801120 | Гайка ADJ пластина | 1 |
| 083(A) | 8942173630 | Шайба PL | 1 |
| 084 | 1136660290 | Проставка | 1 |
| 086 | 1090091141 | Болт ADJ | 1 |
| 088(A) | 9091647120 | Шайба PL, ADJ пластина | 1 |
| 111 | 9044110250 | Шпилька вентилятор привод | 4 |
| 112(A) | 1136411951 | Шкив вентилятор центральный | 1 |
| 112(A) | 1136412060 | Шкив вентилятор центральный | 1 |
| 121 | 0911501100 | Гайка вентилятор центральный | 4 |
| 121 | 0911801100 | Гайка вентилятор центральный | 4 |
| 131(A) | 1098002640 | Подшипник шарик, вентилятор шкив | 2 |
| 131(B) | 1098002650 | Подшипник шарик, вентилятор шкив | 1 |
| 132(A) | 1136640120 | Крышка пыль | 1 |
| 132(B) | 1136640110 | Крышка пыль | 1 |
| 340(B) | 1136603600 | Центральный в сборе вентилятор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX480MTH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
