Электрооборудование (7)<450, H, MT, MTH>[экспортный] — HITACHI ZX480MTH
Заводская схема «Электрооборудование (7)<450, H, MT, MTH>[экспортный]» для HITACHI ZX480MTH. Каталожные номера деталей, позиции, применяемость и запрос цены.

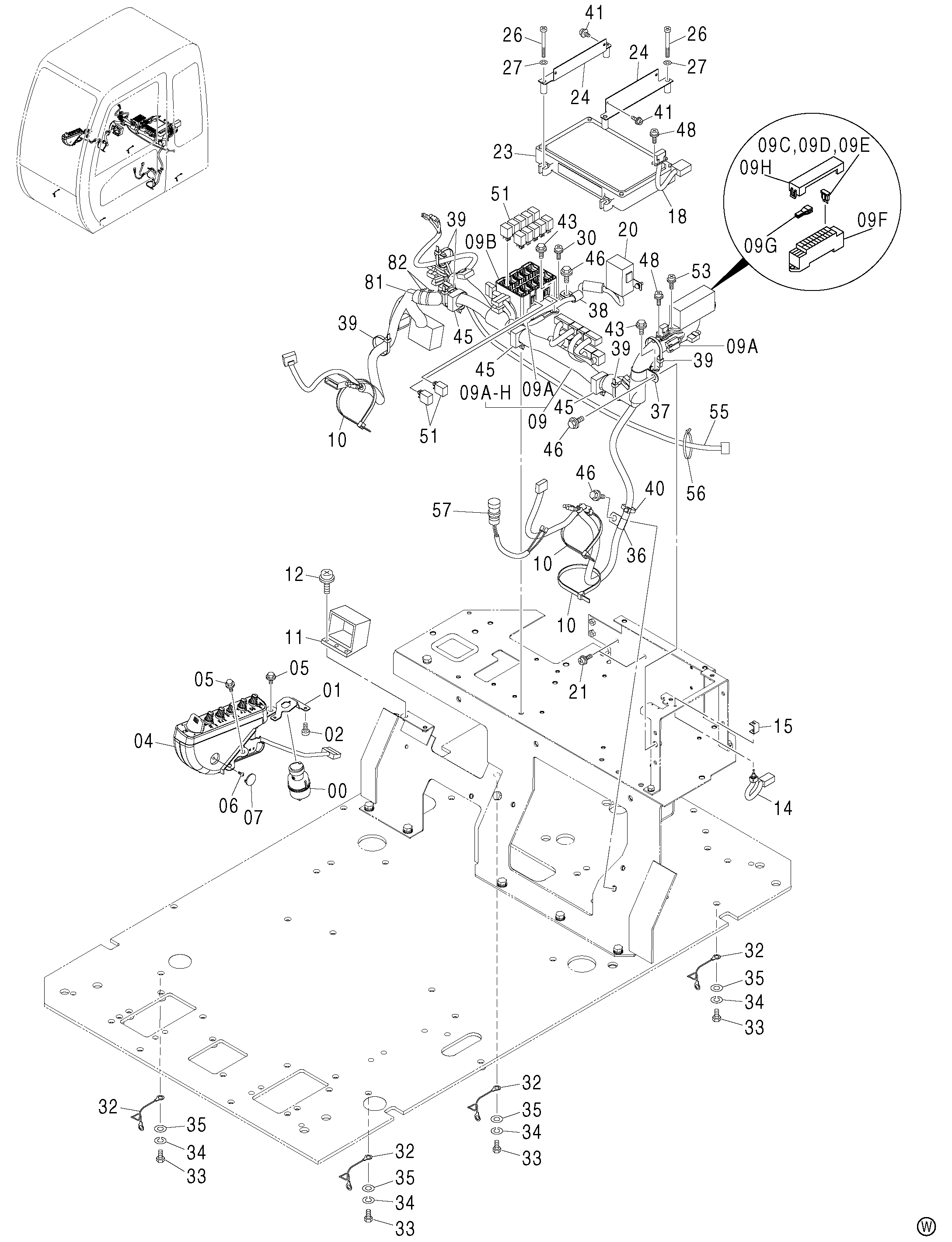

![Схема Электрооборудование (7)<450, H, MT, MTH>[экспортный] HITACHI ZX480MTH](/catalog-drawings/0c/0cf037e0-8150-4575-ae80-988e3cbc92da.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3087882 | Кронштейн | 1 |
| 02 | 4361800 | Самонарезающий винт | 3 |
| 04 | 4454518 | Короб выключатель | 1 |
| 05 | J010814 | Болт с шайбой | 3 |
| 05 | J260814 замена: J900816 | Болт с шайбой | 3 |
| 06 | 4381572 | Винт | 1 |
| 07 | 4426354 | Колпачок | 1 |
| 09 | 0003800 | Жгут проводов | 1 |
| 09A | 4456778 | Диод | 5 |
| 09B | 4427429 | Короб реле | 1 |
| 09C | 4428910 | Предохранитель (5A) | 10 |
| 09D | 4428911 | Предохранитель (10A) | 7 |
| 09E | 4436736 | Предохранитель (20A) | 2 |
| 09F | 4456735 | Короб предохранитель | 1 |
| 09G | 4436737 | Пуллер | 1 |
| 09H | 4443490 | Крышка | 1 |
| 10 | 4121859 | Ленточный зажим | 3 |
| 11 | 4431090 | Разъём | 1 |
| 12 | J460620 | Винт с шайбой | 2 |
| 14 | 4359384 | Выключатель | 1 |
| 15 | 4367375 | Кронштейн | 1 |
| 18 | 4439897 | Жгут проводов | 1 |
| 20 | 4452160 | Контроллер | 1 |
| 21 | J460616 | Винт с шайбой | 2 |
| 23 | 4448779 замена: 9227386 | Контроллер | 1 |
| 23 | 9227386 | Контроллер | 1 |
| 24 | 8082329 | Кронштейн | 2 |
| 26 | M430660 | Винт | 4 |
| 27 | A590106 | Плоская шайба | 4 |
| 30 | J460620 | Винт с шайбой | 4 |
| 32 | 4281293 | Жгут проводов | 4 |
| 33 | J901016 | Болт | 4 |
| 34 | A590910 | Пружинная шайба | 4 |
| 35 | A590110 | Плоская шайба | 4 |
| 36 | 4190275 | Зажим | 1 |
| 37 | 4190264 | Зажим | 1 |
| 38 | 4190253 | Зажим | 1 |
| 39 | 4055312 | Ленточный зажим | 5 |
| 40 | 4055311 | Ленточный зажим | 1 |
| 41 | J460510 | Винт с шайбой | 4 |
| 43 | J020816 | Болт с шайбой | 2 |
| 43 | J260816 замена: J900816 | Болт с шайбой | 2 |
| 45 | 4449019 | Зажим | 3 |
| 46 | J011020 | Болт с шайбой | 3 |
| 46 | J271020 замена: J901020 | Болт с шайбой | 3 |
| 48 | J460310 | Винт с шайбой | 4 |
| 51 | 4436534 | Реле | 12 |
| 53 | J460620 | Винт с шайбой | 2 |
| 55 | 4468981 | Жгут проводов | 1 |
| 56 | 4055312 | Ленточный зажим | 3 |
| 57 | 4384758 | Выключатель M/A | 1 |
| 81 | 4654897 | Резиновая прокладка | 1 |
| 82 | 4055312 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX480MTH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
