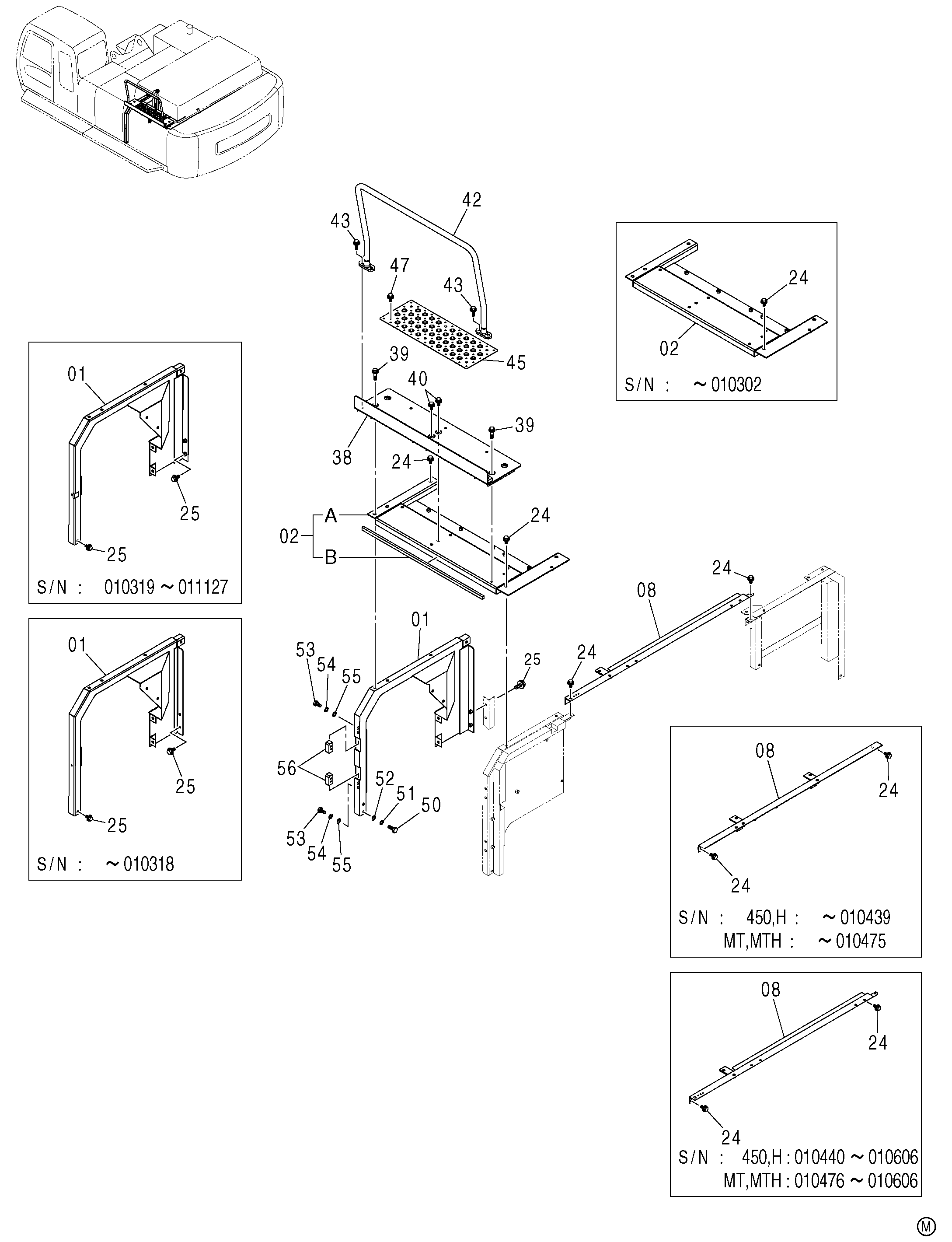

Крышка (2-1)<450, H, MT, MTH> — HITACHI ZX480MTH
Заводская схема «Крышка (2-1)<450, H, MT, MTH>» для HITACHI ZX480MTH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7039527 | Опора | 1 |
| 01 | 7040487 | Опора | 1 |
| 01 | 7044063 | Опора | 1 |
| 01 | 7048381 | Опора | 1 |
| 02 | 7038170 | Крышка | 1 |
| 02 | 8090527 | Крышка в сборе | 1 |
| 02 | 8092143 | Крышка в сборе | 1 |
| 02A | 7038170 | Крышка | 1 |
| 02A | 7044340 | Крышка | 1 |
| 02B | 4485884 | Резиновая прокладка | 1 |
| 08 | 8082172 | Опора | 1 |
| 08 | 8089648 | Опора | 1 |
| 08 | 7045639 | Опора | 1 |
| 08 | 7048380 | Опора | 1 |
| 24 | J031230 | Болт с шайбой | 5 |
| 24 | J281230 замена: J901230 | Болт с шайбой | 5 |
| 25 | J021230 | Болт с шайбой | 3 |
| 25 | J271230 замена: J901230 | Болт с шайбой | 3 |
| 25 | J271230 замена: J901230 | Болт с шайбой | 2 |
| 38 | 7041260 | Ступень | 1 |
| 39 | J031255 | Болт с шайбой | 4 |
| 39 | J281255 замена: J901255 | Болт с шайбой | 4 |
| 40 | J031230 | Болт с шайбой | 2 |
| 40 | J281230 замена: J901230 | Болт с шайбой | 2 |
| 42 | 8085306 замена: 8088168 | Поручень | 1 |
| 42 | 8088168 | Поручень | 1 |
| 43 | J021230 замена: J021235 | Болт с шайбой | 4 |
| 43 | J021235 | Болт с шайбой | 4 |
| 43 | J271235 замена: J901235 | Болт с шайбой | 4 |
| 45 | 3091338 | Крышка | 1 |
| 47 | J021030 | Болт с шайбой | 6 |
| 47 | J271030 замена: J901030 | Болт с шайбой | 6 |
| 50 | J901240 | Болт | 2 |
| 51 | A590912 | Пружинная шайба | 2 |
| 52 | J222012 | Шайба | 2 |
| 53 | J901035 | Болт | 4 |
| 54 | A590910 | Пружинная шайба | 4 |
| 55 | J222010 | Шайба | 4 |
| 56 | 4626231 | Ограничитель | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX480MTH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
