Поддерживающий каток (MT гусеница) — HITACHI ZX480MTH

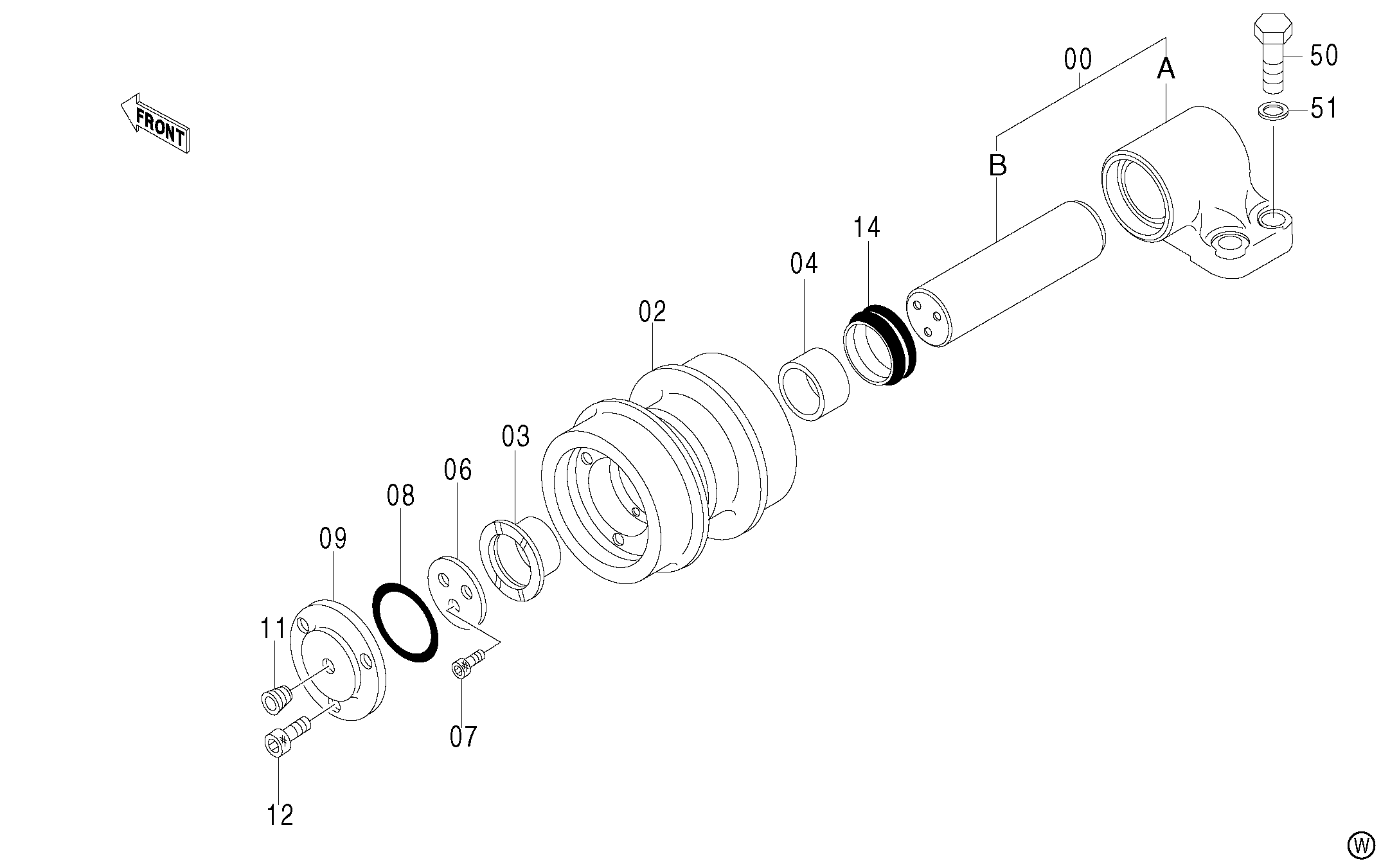

Заводская схема «Поддерживающий каток (MT гусеница)» для HITACHI ZX480MTH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00-14 | 9109492 | Поддерживающий каток в сборе | 6 |
| 00A | 2033232 | Кронштейн | 1 |
| 00B | 3059758 | Мост | 1 |
| 02 | 7025472 | Ролик | 1 |
| 03 | 3059748 | Втулка | 1 |
| 04 | 3059749 | Втулка | 1 |
| 06 | 4291847 | Упорная пластина | 1 |
| 07 | M341018 | Болт с внутренним шестигранником | 3 |
| 08 | 4071223 | Уплотнительное кольцо | 1 |
| 09 | 3059750 | Крышка | 1 |
| 11 | 94-2011 | Пробка | 1 |
| 12 | M341025 | Болт с внутренним шестигранником | 3 |
| 14 | 4259493 | Комплект уплотнений | 1 |
| 50 | J932075 | Болт | 24 |
| 51 | 4018545 | Шайба | 24 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX480MTH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
