Скальный ковш 1.9m3 (JIS 94) — HITACHI ZX480MTH

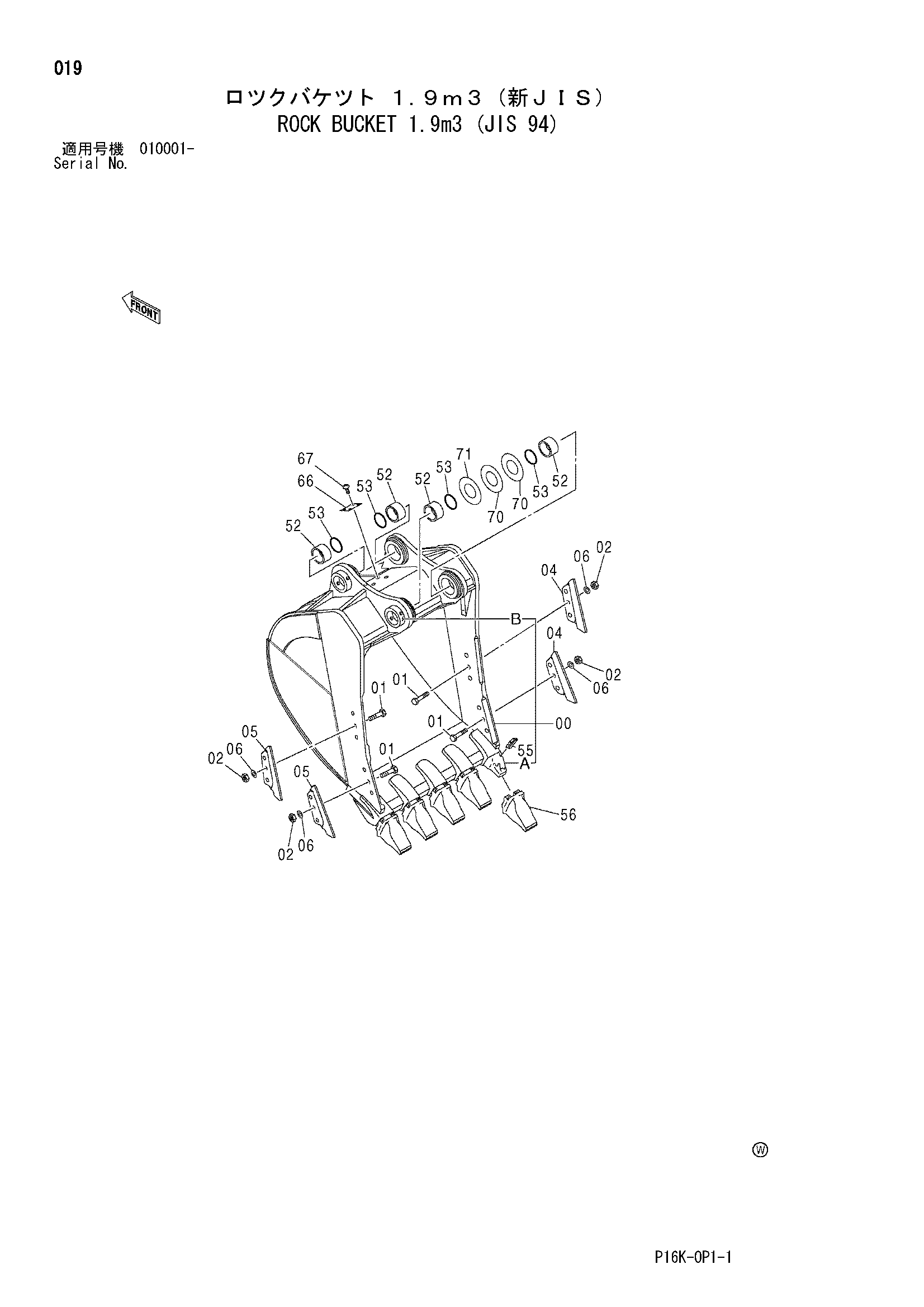

Заводская схема «Скальный ковш 1.9m3 (JIS 94)» для HITACHI ZX480MTH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9231717 | Ковш в сборе | 1 | |
| 00 | 4610635 | Ковш | 1 |
| 00A | 4350767 | Адаптер зуба | 5 |
| 00B | 4271095 | Ограничитель | 2 |
| 01 | 4218740 | Болт башмак | 12 |
| 02 | J953027 | Гайка | 12 |
| 04 | 4435856 | Кожух | 2 |
| 05 | 4435857 | Кожух | 2 |
| 06 | 4085857 | Шайба | 12 |
| 52 | 4325095 | Втулка | 4 |
| 53 | 4325096 | Пылезащитное уплотнение | 4 |
| 55 | 4350782 | Стопорный палец | 5 |
| 56 | 4350781 | Коронка зуба | 5 |
| 66 | 4463144 | Информационная табличка | 1 |
| 67 | M492564 | Приводной винт | 4 |
| 70 | 4264609 | Регулировочная шайба 1.0mm | 2 |
| 71 | 4264610 | Регулировочная шайба 1.6mm | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX480MTH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
