Рукоять трубопроводы (STD. рукоять, H рукоять)(гидромолот и гидроножницы) — HITACHI ZX480MTH

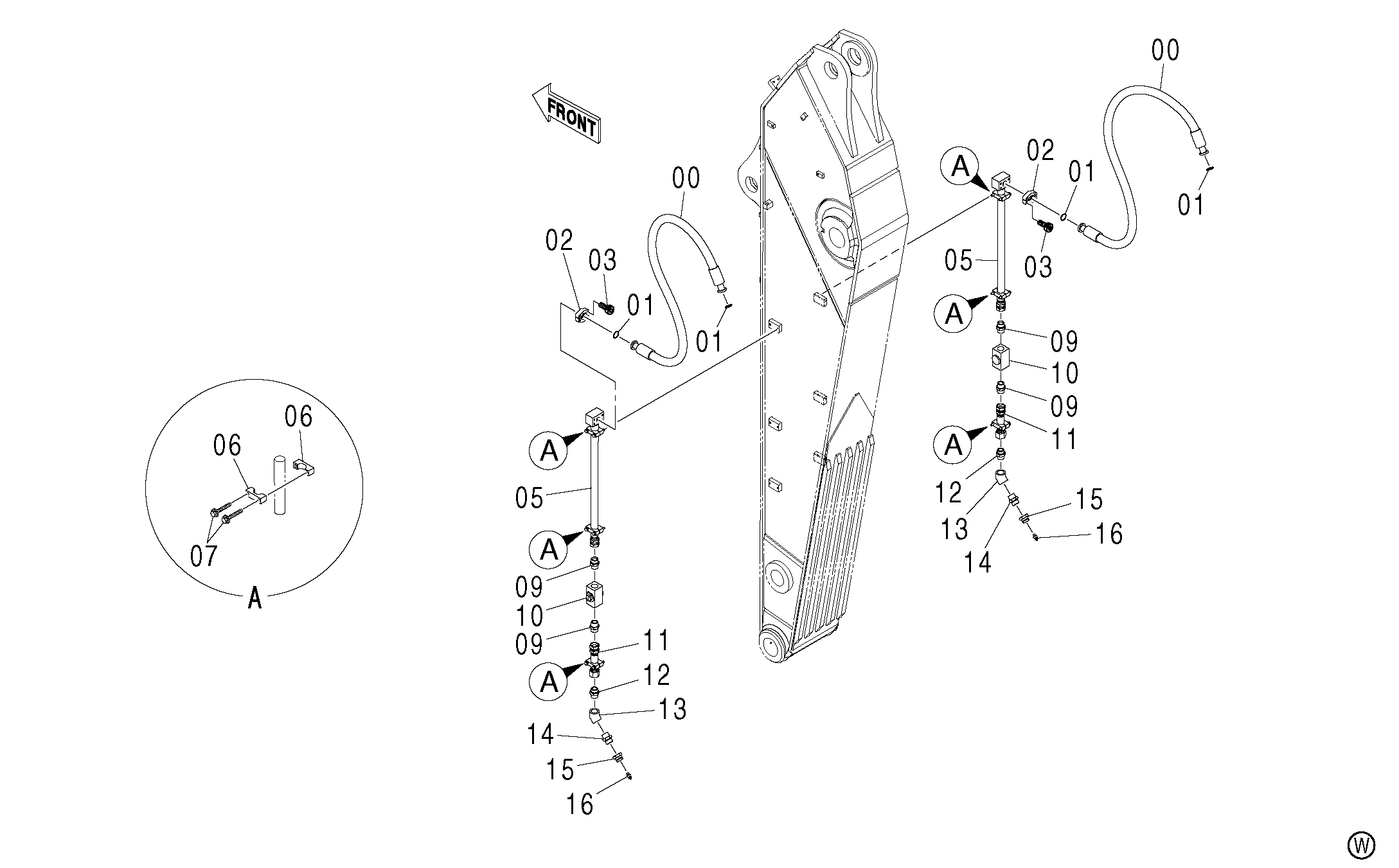

Заводская схема «Рукоять трубопроводы (STD. рукоять, H рукоять)(гидромолот и гидроножницы)» для HITACHI ZX480MTH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4405944 | Шланг | 2 |
| 01 | 4508805 | Уплотнительное кольцо | 4 |
| 02 | 4089703 | Разъёмный фланец | 4 |
| 03 | M341445 | Болт с внутренним шестигранником | 8 |
| 05 | 9743719 | Трубка | 2 |
| 06 | 4334364 | Хомут трубки | 12 |
| 07 | J271285 | Болт с шайбой | 12 |
| 07A | J901285 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 09 | 94-1306 | Адаптер | 4 |
| 10 | 4447914 | Запорный клапан | 2 |
| 11 | 9754840 | Трубка | 2 |
| 12 | 4447524 | Адаптер | 2 |
| 12A | 970860 | Уплотнительное кольцо | 1 |
| 13 | 94-0605 | Угловой штуцер | 2 |
| 14 | 94-1306 | Адаптер | 2 |
| 15 | 4437280 | Колпачок | 2 |
| 16 | 4381187 | Воздушный клапан | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX480MTH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
