Лубрикатор короб <450, H, MT, MTH> — HITACHI ZX480MTH

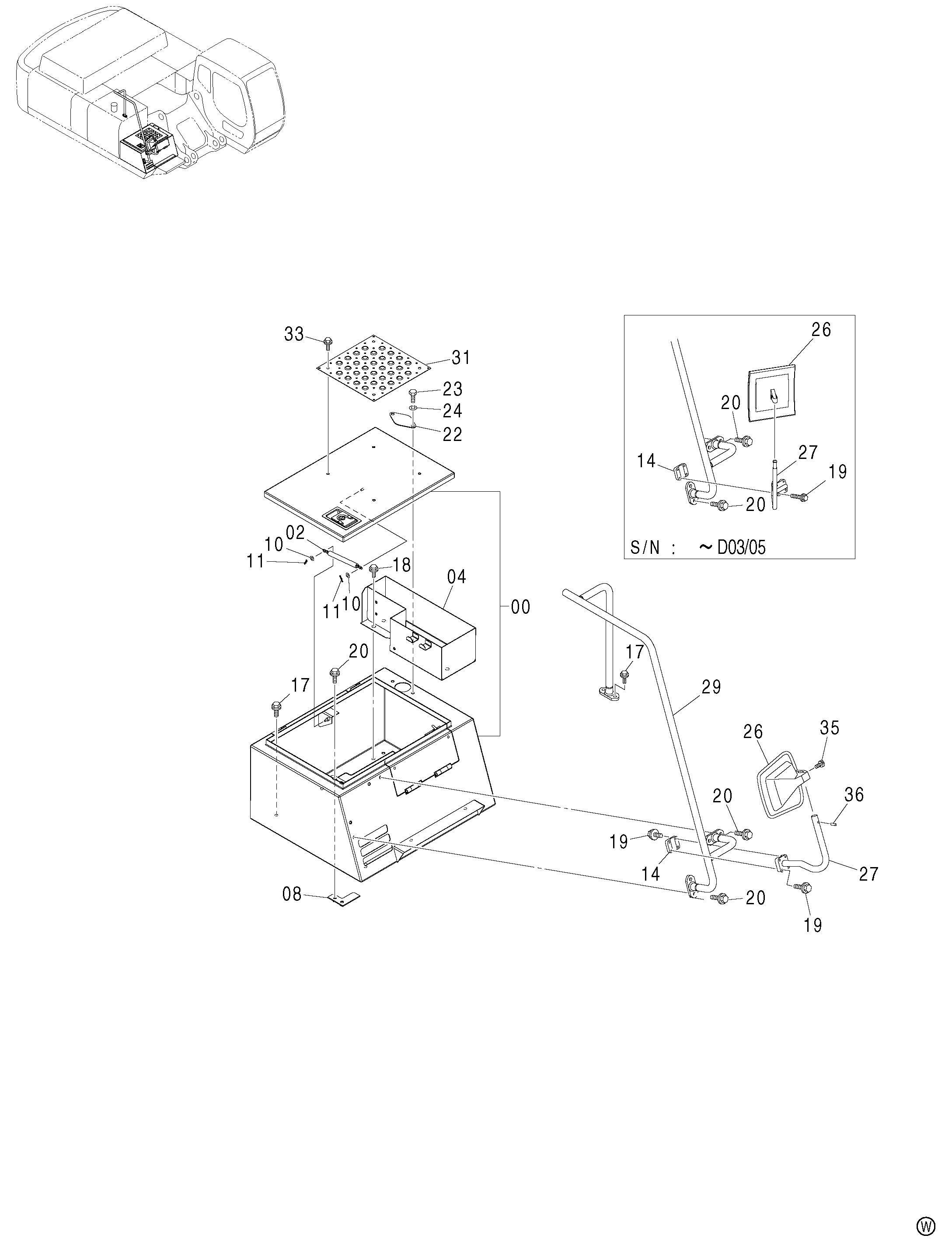

Заводская схема «Лубрикатор короб <450, H, MT, MTH>» для HITACHI ZX480MTH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5007365 | Крышка | 1 |
| 02 | 4335067 | Гидроцилиндр | 1 |
| 04 | 7039510 | Крышка | 1 |
| 08 | 9741353 | Кронштейн | 1 |
| 10 | A590108 | Плоская шайба | 2 |
| 11 | 4022697 | Стопорный палец | 2 |
| 14 | 4376895 | Хомут | 1 |
| 17 | J021230 | Болт с шайбой | 7 |
| 17 | J271230 замена: J901230 | Болт с шайбой | 7 |
| 18 | J031235 | Болт с шайбой | 3 |
| 18 | J281235 замена: J901235 | Болт с шайбой | 3 |
| 19 | J010850 | Болт с шайбой | 4 |
| 19 | J260850 замена: J900850 | Болт с шайбой | 4 |
| 20 | J021235 | Болт с шайбой | 6 |
| 20 | J271235 замена: J901235 | Болт с шайбой | 6 |
| 22 | 4378363 | Крышка | 1 |
| 23 | J901220 | Болт | 2 |
| 24 | A590912 | Пружинная шайба | 2 |
| 26 | 4426821 замена: 4418912 | Зеркало | 1 |
| 26 | 4418912 | Зеркало | 1 |
| 26A | 4653315 | Втулка (1=2 детали) | 1 |
| 27 | 8067349 | Стойка | 1 |
| 27 | 8093819 | Стойка | 1 |
| 29 | 7040951 | Поручень | 1 |
| 31 | 3091337 | Крышка | 1 |
| 33 | J021030 | Болт с шайбой | 4 |
| 33 | J271030 замена: J901030 | Болт с шайбой | 4 |
| 35 | J780545 | Болт с внутренним шестигранником | 4 |
| 36 | 4144018 | Пружинный штифт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX480MTH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
