Стрела трубопроводы (HD стрела)(гидромолот) — HITACHI ZX480MTH

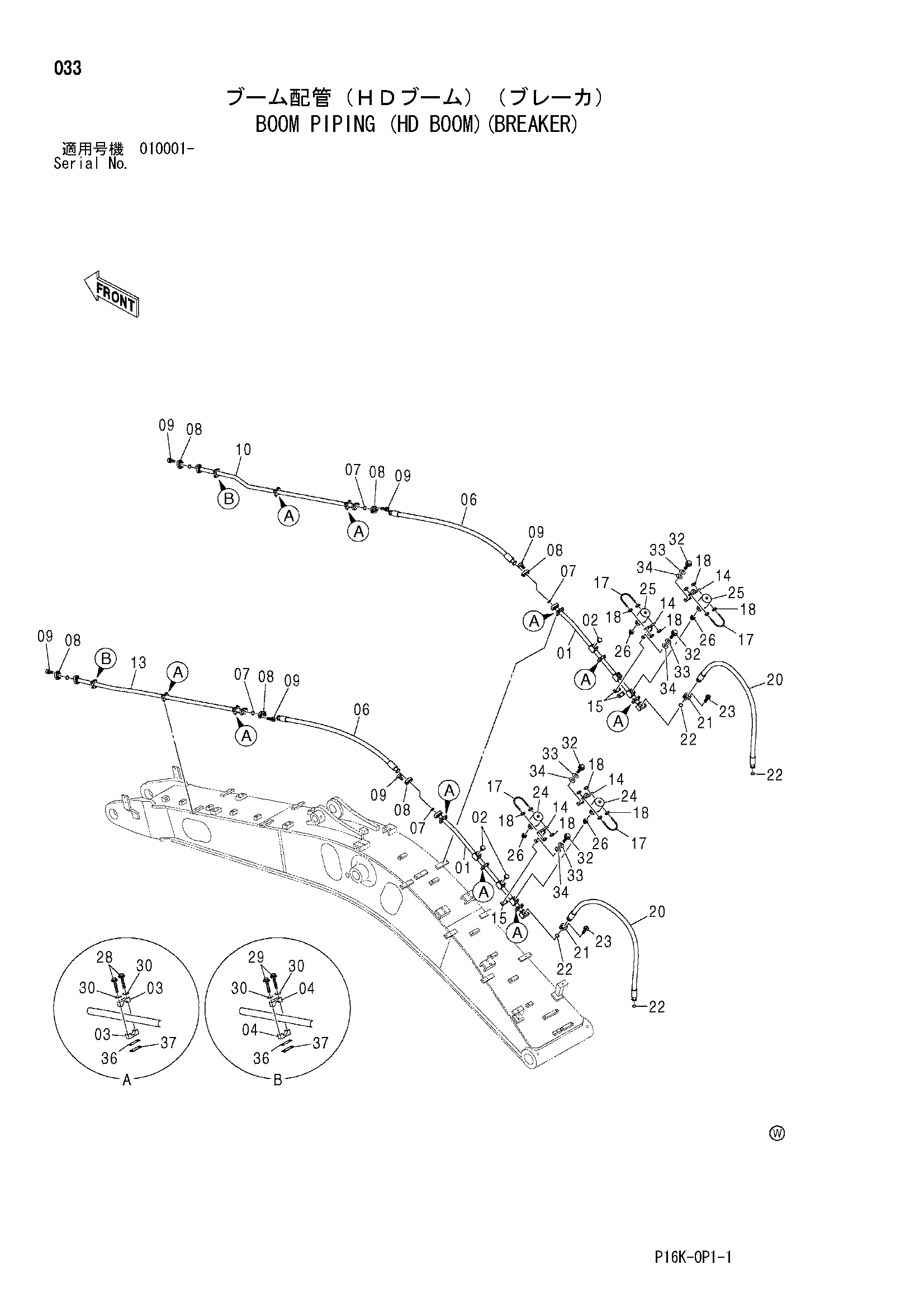

Заводская схема «Стрела трубопроводы (HD стрела)(гидромолот)» для HITACHI ZX480MTH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8075907 | Трубка | 2 |
| 02 | A885000 | Пробка | 2 |
| 02A | 970860 | Уплотнительное кольцо | 1 |
| 03 | 4610222 | Хомут трубки | 20 |
| 04 | 4620318 | Хомут трубки | 4 |
| 06 | 4343208 | Шланг | 2 |
| 07 | 4508805 | Уплотнительное кольцо | 4 |
| 08 | 4089703 | Разъёмный фланец | 12 |
| 09 | M341445 | Болт с внутренним шестигранником | 24 |
| 10 | 8099594 | Трубка | 1 |
| 13 | 8099595 | Трубка | 1 |
| 14 | 8095446 | Кронштейн | 4 |
| 15 | 4617451 | Хомут трубки | 4 |
| 17 | 4289010 | U-образный болт | 8 |
| 18 | J950012 | Гайка | 32 |
| 20 | 4344300 | Шланг | 2 |
| 21 | 4089703 | Разъёмный фланец | 4 |
| 22 | 4508805 | Уплотнительное кольцо | 4 |
| 23 | M341445 | Болт с внутренним шестигранником | 8 |
| 24 | 4461979 | Гидроаккумулятор | 2 |
| 25 | 4461977 | Гидроаккумулятор | 2 |
| 26 | 4464962 | Адаптер | 4 |
| 26A | 4506424 | Уплотнительное кольцо | 1 |
| 26B | 970860 | Уплотнительное кольцо | 1 |
| 28 | J901685 | Болт | 20 |
| 29 | J901695 | Болт | 4 |
| 30 | A590916 | Пружинная шайба | 24 |
| 32 | J901465 | Болт | 8 |
| 33 | A590914 | Пружинная шайба | 8 |
| 34 | A590114 | Плоская шайба | 8 |
| 36 | 4617276 | Регулировочная шайба 1.0mm | 4 |
| 37 | 4617277 | Регулировочная шайба 2.3mm | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX480MTH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
