Задний окно <H, MTH> — HITACHI ZX480MTH

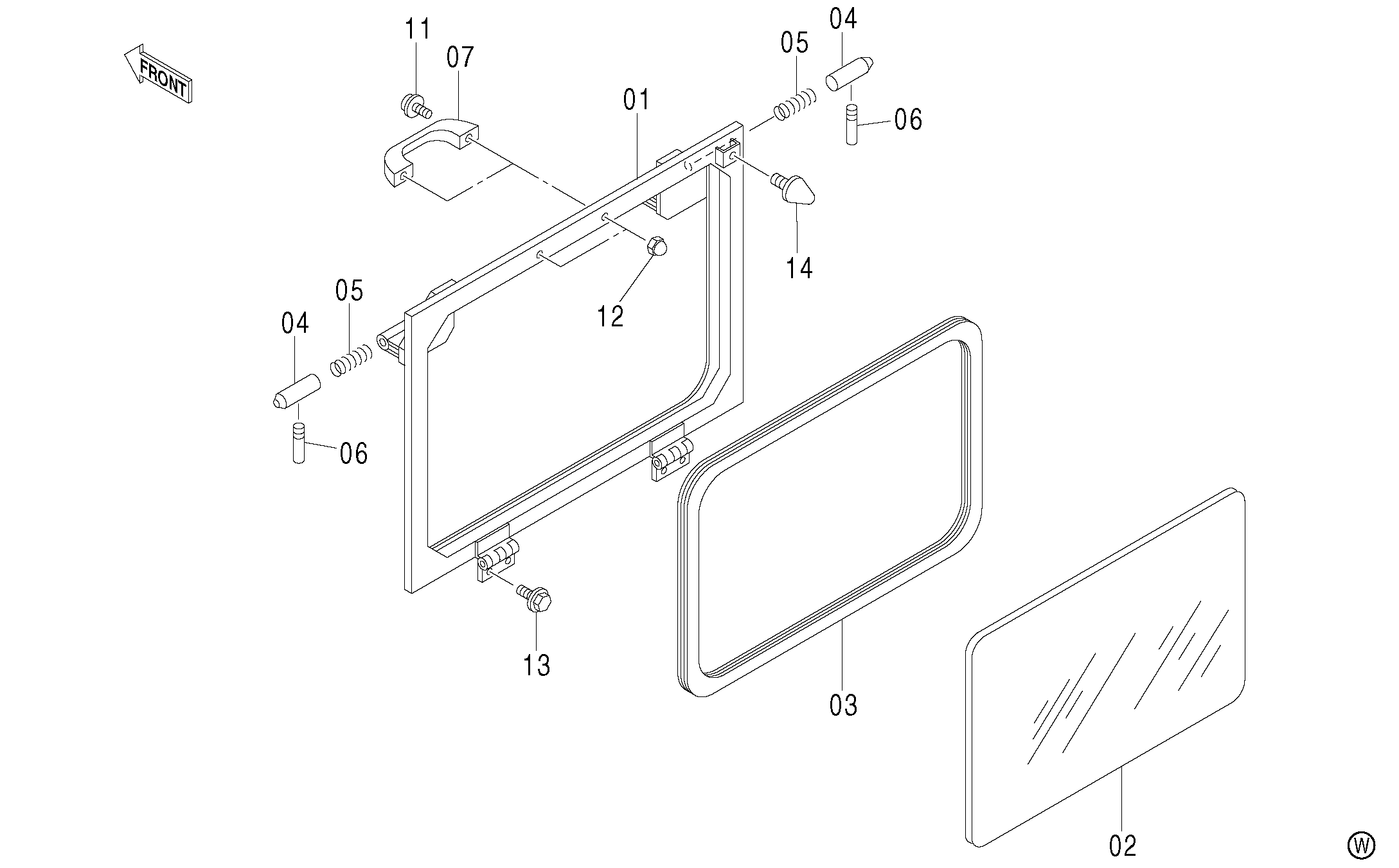

Заводская схема «Задний окно <H, MTH>» для HITACHI ZX480MTH. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4610287 | Задний окно в сборе | 1 | |
| 01 | 4614028 | Рама | 1 |
| 02 | 4614029 | Стекло | 1 |
| 03 | 4614031 | Резиновый H | 1 |
| 04 | 4614035 | Вал | 2 |
| 05 | 4614299 | Пружина | 2 |
| 06 | 4386449 | Рукоятка | 2 |
| 07 | 4204579 | Рукоятка | 1 |
| 11 | J460615 | Винт с шайбой | 2 |
| 12 | 4386454 | Гайка колпачок | 2 |
| 13 | J020820 | Болт с шайбой | 4 |
| 13 | J260820 замена: J900820 | Болт с шайбой | 4 |
| 14 | 4614304 | Ограничитель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX480MTH и серийный номер машины. Это снижает риск заказа детали другого исполнения.
